销件性能检测与管控专用设备结构

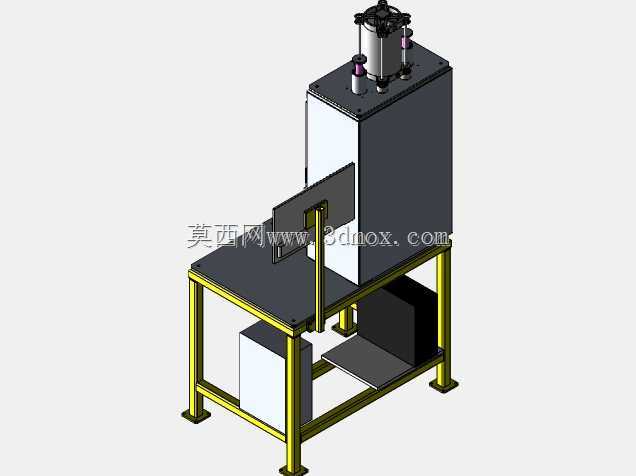

　　在精密销类零件的批量生产环节，成品的尺寸一致性、装配适配性、力学性能达标率直接决定下游装配环节的良率，这类零件广泛应用于汽车传动组件、工业机器人关节连接、精密机床导轨定位等场景，传统人工抽检的方式不仅效率低下，还容易因为人员操作疲劳出现漏检、错判，无法匹配高精度批量生产的质控要求，这台设备正是针对这类销件的全项检测与合格性管控需求开发的专用工装结构。从整体布局来看，设备采用方管焊接机架作为承载主体，底部设置可调式脚杯，可适配车间不同平整度的安装地面，安装时仅需预留800mm×600mm的地面占位空间，机架总高度控制在1400mm以内，操作人员站立作业时，操作台面高度恰好匹配人体工学的肘部操作高度，

　　无需过度抬臂或弯腰即可完成待检工件的上下料操作。机架上层为核心执行单元安装区，顶部布置的气动执行组件可根据检测需求更换压头，既可以完成销件的压入力测试，也能模拟实际装配工况完成销件与配套基座的试装验证，压头的下行行程通过线性导轨做导向约束，避免压合过程中出现偏载导致的检测数据失真，导轨侧方预留的传感器安装位可直接适配接触式位移传感器、压力传感器，实时采集压合过程中的位移-压力曲线，自动判定销件的尺寸公差、压装力是否符合设计阈值。操作台面的侧方设置了可翻转的显示屏安装支架，支架角度可根据操作人员的站立位置自由调整，检测过程中的实时数据、判定结果可直接在屏幕上显示，无需额外外接独立的显示终端，减少设备周边的布线复杂度。

　　台面下方的机架分层设计，左侧封闭腔体用于放置工控单元、气动控制元件，避免车间粉尘、切削液飞溅进入电气元件造成故障，右侧开放层可放置待检工件料盒与合格件收纳盒，操作人员取放工件的动作半径控制在300mm以内，大幅降低重复作业的动作损耗。设备的检测工位设置了快换式定位夹具，针对不同直径、不同长度的销类零件，仅需更换对应的定位套即可完成工装切换，切换过程无需拆卸核心执行组件，单款工件的工装切换时间可控制在5分钟以内，适配多品种小批量的柔性生产检测需求。从设计逻辑上看，这台设备没有采用复杂的多轴联动结构，所有执行动作均以直线运动为主，一方面降低了设备的加工装配难度，常规的机加工车间即可完成全部零件的加工与组装，

　　另一方面直线运动的结构稳定性更高，日常维护仅需定期给导轨加注润滑脂、检查气动管路的密封性即可，无需复杂的参数调试。在安全防护设计上，设备的压合区域外侧预留了安全光栅的安装槽位，实际投入使用时可加装安全光栅，当操作人员的肢体误入压合区域时，设备会立即中断执行动作并触发气压释放，避免机械伤害。机架的焊接位置全部做了去应力处理，焊接完成后经过平面磨床加工保证安装面的平面度公差控制在0.05mm/m以内，避免因为机架变形导致执行单元的垂直度偏差，影响检测结果的准确性。顶部气动元件的安装板采用可调节式腰型孔设计，装配时可微调执行组件的中心位置，保证压头与下方定位夹具的同轴度误差不超过0.02mm，满足高精度销件的检测精度要求。不同于通用型检测设备，这台结构完全围绕销件测试与管控的实际工况做针对性设计，没有冗余的功能模块，整体结构紧凑，既可以单独布置在生产线的末端作为成品终检工位使用，也可以通过侧方的安装孔位对接自动上下料机构，升级为全自动检测单元，适配不同自动化程度的生产线需求。设备的气路走线全部隐藏在机架方管的内部，仅在接口位置预留快插接头，外部没有裸露的管线，既避免车间作业过程中管线被工件剐蹭造成损坏，也让设备整体外观更整洁，减少清洁维护的死角。电气控制单元的接线端子全部采用快插式设计，后期维护更换元件时无需重新做线，大幅缩短故障停机时间。
