层叠式多孔定位铺模工装结构设计

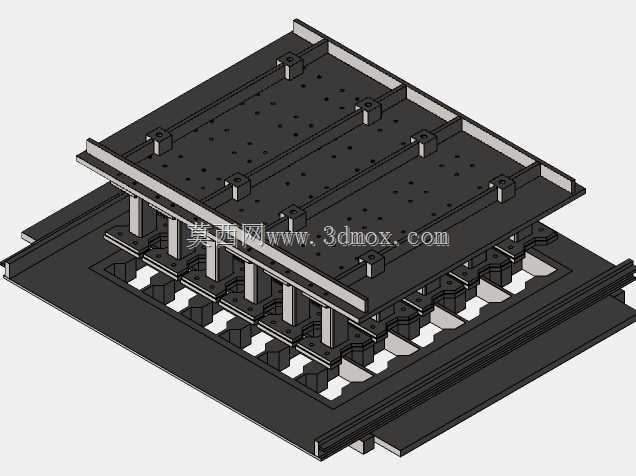

　　这套层叠式多孔定位铺模结构，主要面向多工位同步加工、多工件定位排布的生产场景，在电子元器件阵列检测、小型零件组焊、精密零部件排布装配这类需要统一基准、批量定位的工序中应用较多，区别于常规单平面定位工装，它采用双层板加阵列支撑柱的结构形式，能够在保证整体平面度的前提下，给下方排布的多个功能单元预留足够的安装与操作空间，避免工装本体和加工、检测执行机构产生运动干涉。从结构设计逻辑来看，上层带密集阵列孔的平板是核心定位工作面，孔位按照标准孔距排布，可根据待加工工件的定位需求灵活安装定位销、夹紧块或者辅助支撑件，不需要针对单一产品重新加工整板，适配多品种小批量的柔性生产需求；上层板边缘设置的凸起挡边，

　　一方面可以限制工件在铺放过程中的滑移范围，另一方面也能增强平板自身的结构刚度，减少大尺寸薄板在长期受力下产生的翘曲变形。上下层板之间的支撑柱采用等距阵列排布，每根支撑柱的安装位置都对应下层板上的功能单元安装位，保证上层板承受的工件压力、夹紧力能够垂直传导到下层基座，不会出现局部应力集中导致的板面变形；支撑柱的长度经过精确核算，既给下方的传感单元、顶升机构或者定位块预留了足够的运动行程，也不会因为支撑跨距过大导致上层板在受压时产生挠度，影响定位精度。下层基座板采用带侧边安装槽的结构设计，安装槽沿板体长边方向通长设置，能够快速将整套铺模固定在生产线的机架或者工作平台上，不需要在基座板上额外加工大量安装孔，适配不同宽度的机架安装尺寸；

　　基座板上预留的多个异形安装位，是对应下方功能组件的安装接口，每个安装位都设置了定位止口，功能组件装入后不需要反复调整位置就能保证和上层板孔位的同轴度，减少现场安装调试的时间。在安装边界方面，整套结构采用矩形对称布局，所有突出结构都不超出基座板的外轮廓范围，安装时不需要额外预留周边避让空间，可直接嵌入生产线的工位缺口内；上层工作面的高度按照人体工程学操作高度结合生产线输送面高度匹配设计，操作人员在铺放工件时不需要过度抬臂或者俯身，长时间操作也不易产生疲劳。结构细节上，上层板的所有孔口都做了微小倒角处理，避免工件铺放时孔口毛刺刮伤工件表面，也方便定位销快速插入孔位；所有支撑柱和上下板的连接都采用沉头螺钉固定，螺钉头部完全沉入板面以下，

　　不会突出工作面影响工件铺放的平面度；下层基座的底部设置了多个减重槽，在保证整体结构刚度的前提下降低了工装自身重量，方便吊装和转线搬运。在实际使用过程中，这套铺模可以配合下方的顶升机构，完成工件的整体抬升转序，也可以配合下方的传感阵列，实现铺放工件的到位检测、厚度检测等功能，相比传统的单块定位板工装，它的空间利用率更高，能够在同一工位上集成定位、检测、顶升、夹紧等多种功能，减少工件在不同工位之间流转带来的定位误差，也能压缩生产线的工位排布长度，提升车间的空间利用率。针对不同的生产场景，上层板的孔距、孔径可以根据待加工工件的定位需求做参数化调整，支撑柱的数量和排布位置也可以根据下方功能组件的布局灵活调整，不需要改动整体的结构框架，设计复用性较强，能够缩短同类工装的设计开发周期。
