机加工定位支撑传感工装组件结构

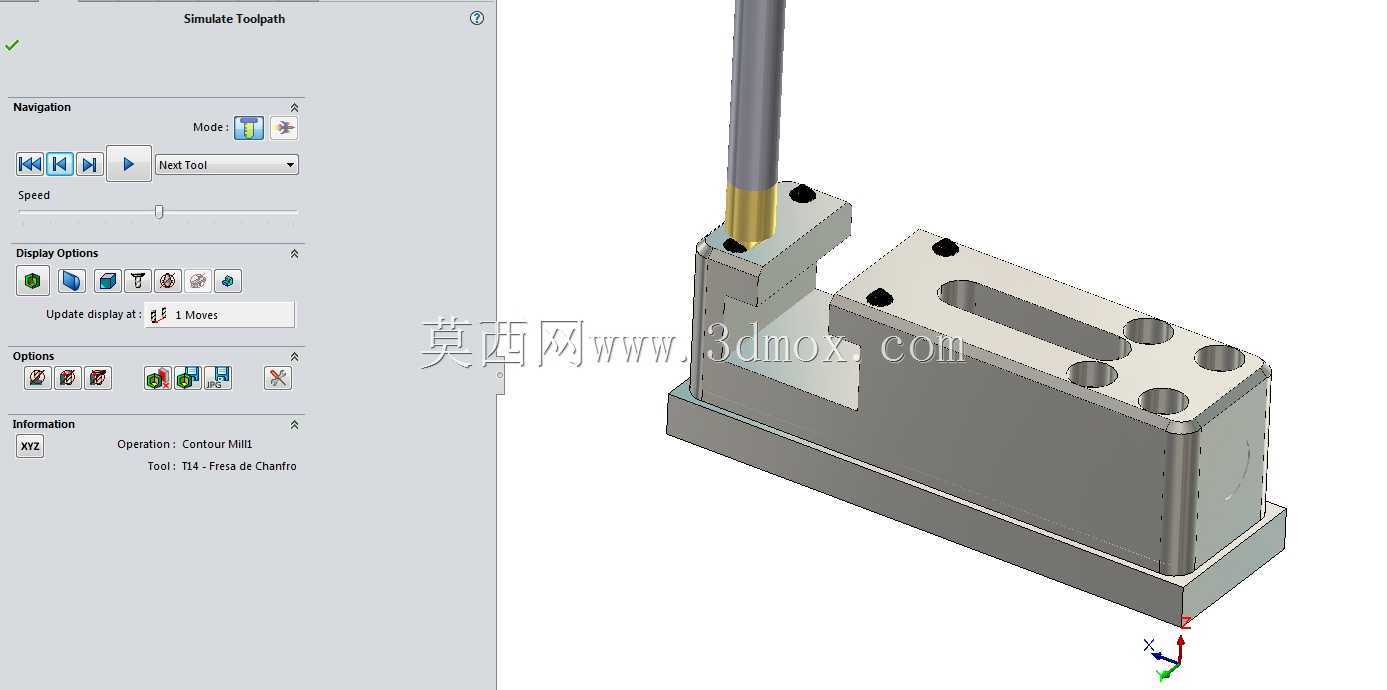

　　这套结构件的设计初衷，是解决精密铣削加工过程中，细长杆类工件装夹刚性不足、加工震颤超差的痛点，在小型精密零部件的批量加工场景中，这类带支撑功能的装夹组件应用频次极高，尤其在通讯腔体、小型液压阀块、精密传感器外壳的轮廓铣、槽铣工序里，能有效抵消刀具切削时传递到工件悬臂端的径向力，避免让刀导致的尺寸公差超差、表面粗糙度不达标的问题。从结构布局来看，整套组件分为固定基座、可调支撑座、压合定位块三个核心部分，基座采用台阶式一体化设计，底部的安装平面做了0.02mm平面度要求的精加工处理，基座上预留的三个沉头安装孔，可直接通过内六角螺栓固定在机床工作台上，或者搭配组合压板实现快速换装，安装孔的孔距公差控制在±0.01mm，

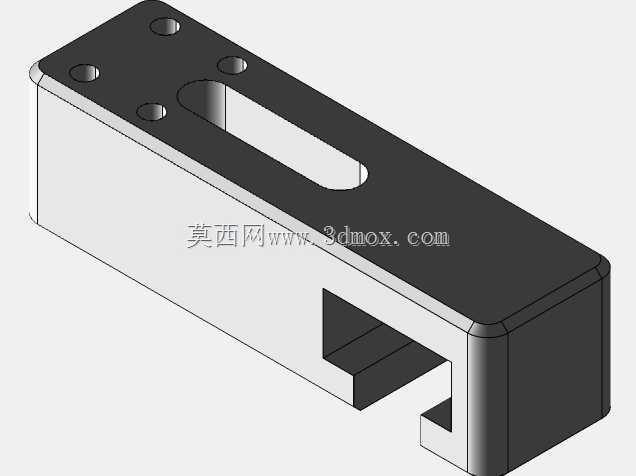

　　保证重复装夹时的定位精度不会出现偏移。可调支撑座部分采用了燕尾槽导向结构，支撑高度可根据工件的实际装夹高度做无级调整，调整到位后通过侧面的紧定螺钉实现锁止，支撑顶端与工件接触的位置镶嵌了硬质合金垫片，既可以避免长期支撑磨损导致的精度流失，也能防止硬质工件表面被压出印痕，影响最终的外观质量。压合定位块上设计的长圆形调节槽，是为了适配不同直径的杆类工件装夹需求，槽的两侧预留了四个螺纹孔，可根据工件直径更换对应的压块或者V型定位块，实现圆杆、方杆、异形截面杆类工件的通用装夹，不需要针对单一工件重新制作整套夹具，能大幅降低小批量多品种加工的工装制作成本。在实际加工场景中，这类支撑组件往往会和机床的对刀仪、工件测头配合使用，

　　支撑座内部可集成接触式位移传感元件，当支撑顶杆接触到工件表面时，传感元件会输出到位信号给机床控制系统，自动确认支撑高度是否到位，避免人工调整支撑时出现的顶紧力过大导致工件变形、或者顶紧力不足导致支撑失效的问题。设计时特意将支撑的受力方向与刀具切削的主切削力方向做了对正，让切削力直接通过支撑块传递到厚重的基座上，再传递到机床工作台，整个传力路径没有薄弱环节，不会出现力的偏移导致的工装移位。从安装边界来看，整套组件的总长度控制在160mm以内，宽度在80mm左右，最大支撑高度可调整到120mm，不会占用过多的机床工作台空间，即使在小型立式加工中心的工作台上，也可以同时布置4-6套同类型组件，实现多工件同时装夹加工，提升单批次的加工效率。

　　组件的所有棱角位置都做了C2的倒角处理，一方面是避免操作人员装夹工件时被锋利的边角划伤，另一方面也可以减少加工过程中切屑堆积在棱角位置，方便加工完成后的切屑清理。支撑座与基座的连接位置设计了防尘密封胶条，能够阻挡加工时产生的金属切屑、切削液进入导向槽内部，避免长期使用后导向槽被切屑卡滞，导致调整顺畅度下降，日常维护只需要定期在导向面涂抹少量锂基润滑脂，就能保证长期的调整精度。在做三维结构设计时，所有配合面的公差都经过了反复校核，导向面采用H7/g6的间隙配合，既保证调整时的顺畅度，又不会出现过大的配合间隙导致支撑刚性不足，安装孔的沉头深度做了统一设计，保证螺栓锁紧后沉头不会高出基座平面，避免安装时出现平面贴合不实的问题。这类结构除了应用在CNC铣削加工场景外，在小型工件的钻孔、攻丝、去毛刺工序中也能使用，只需要更换对应的定位块，就能适配不同外形的工件装夹，通用性极强，是精密加工车间里不可或缺的通用工装组件。
