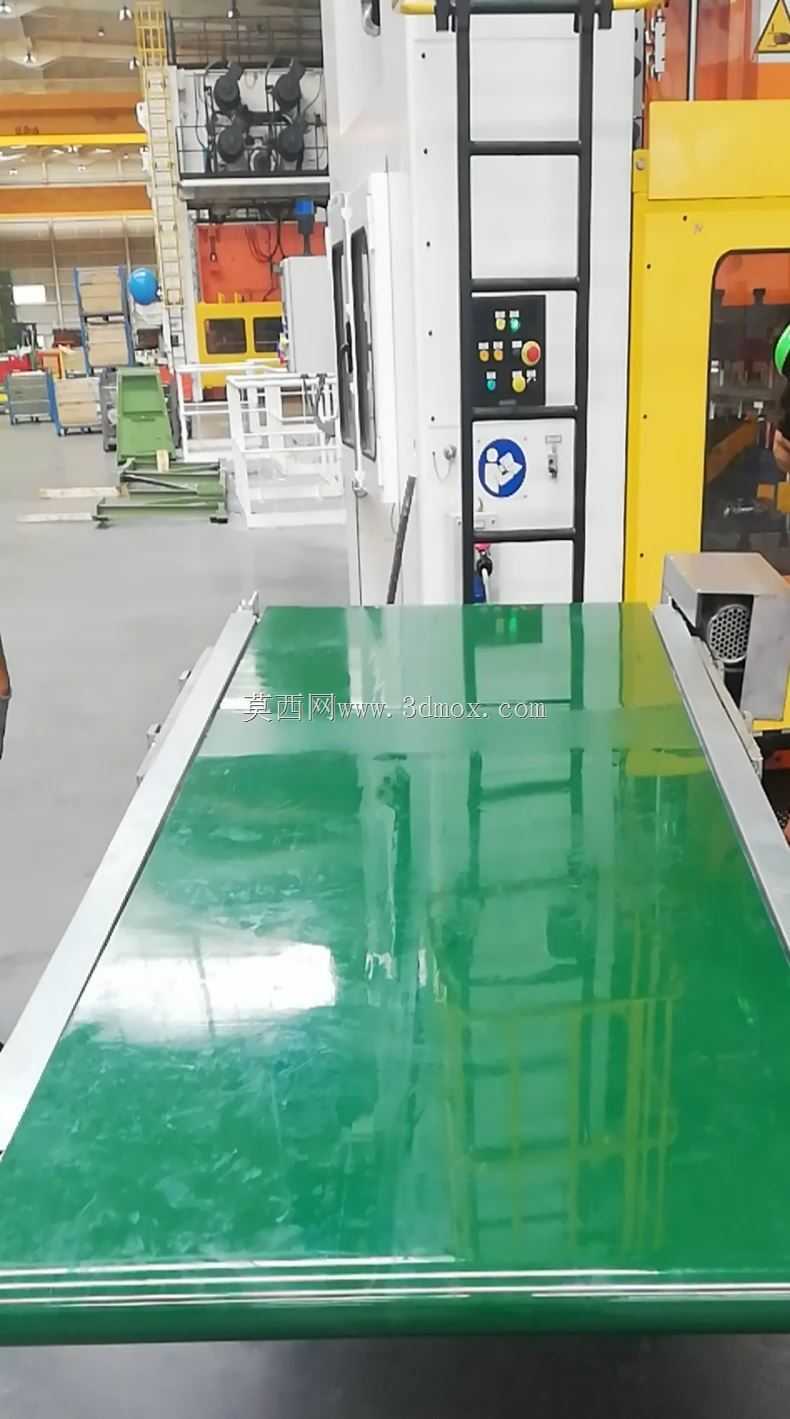

车间2x1m绿色皮带输送接驳设备结构

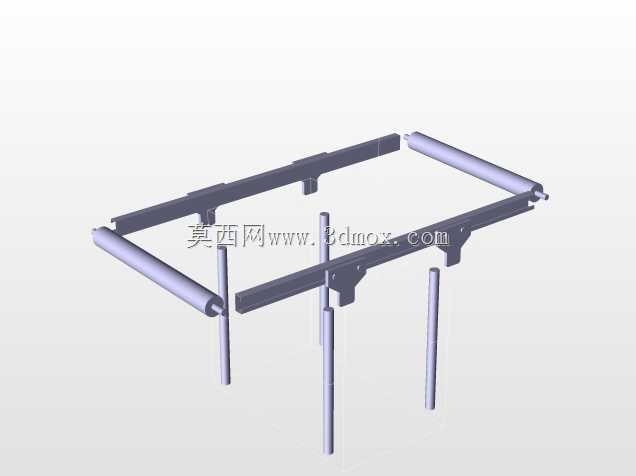

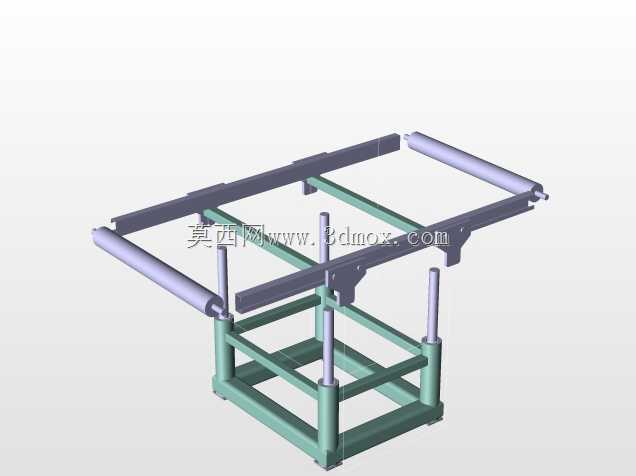

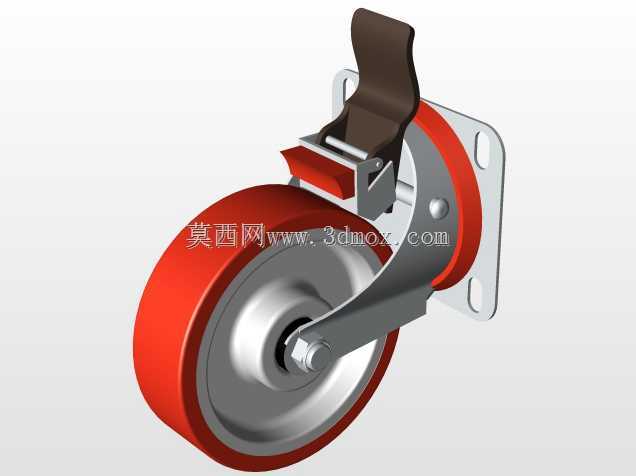

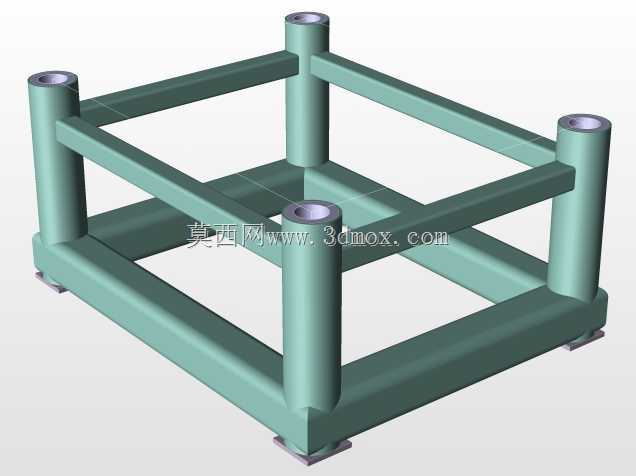

　　这套输送结构的设计初衷，是解决车间内不同工位间短距离物料平稳转运的衔接痛点，在离散制造车间的机加工序间流转、装配线旁物料补给、成品下线暂存转运场景中都能适配，尤其适合重量不超过50kg每平米的规整箱体、工装托盘、袋装工件的水平输送，避免人工搬运带来的效率损耗与磕碰风险。从实际落地的安装边界来看，设备主体有效输送面宽度为1m，输送段总长度为2m，整体机架采用工业铝型材搭配碳钢喷塑支腿搭建，支腿底部配置可调脚杯，可根据现场地面平整度调整整体水平度，调整行程范围在±30mm，能适配多数车间现有地坪的安装条件，不需要额外做预埋基础，直接摆放在工位衔接处即可完成部署，对接相邻设备时，可通过调整两端支腿高度实现±15mm的高度差适配，

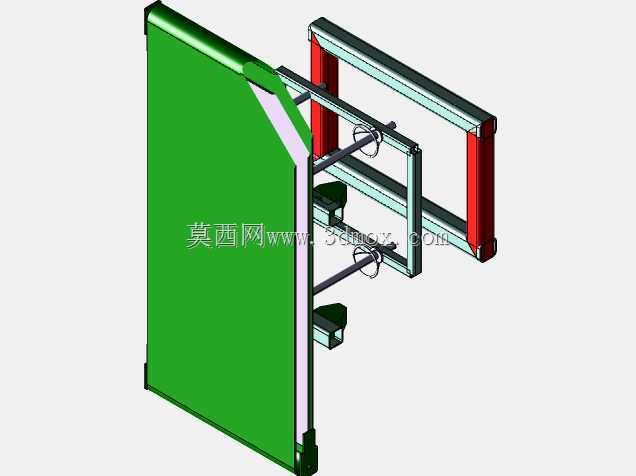

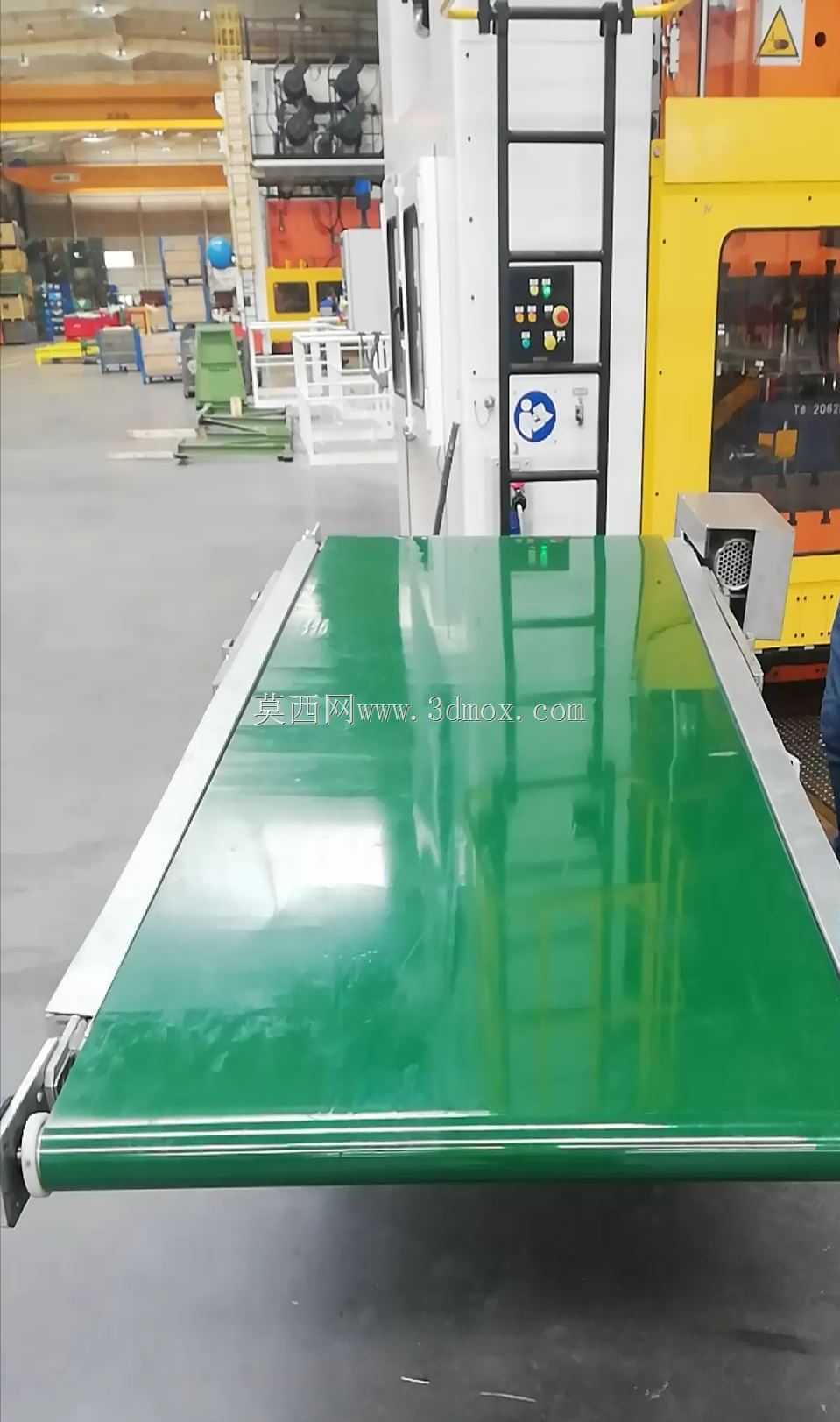

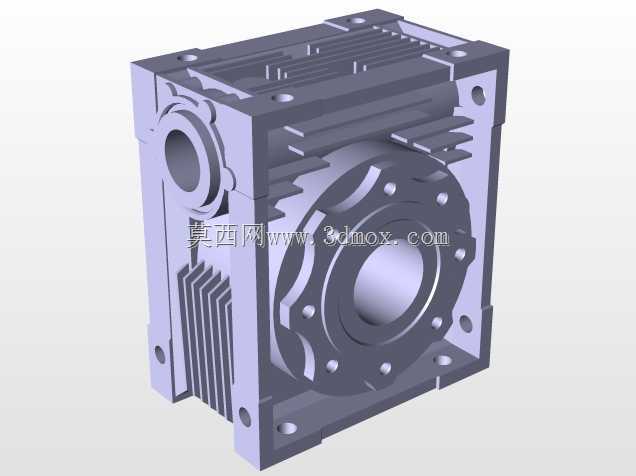

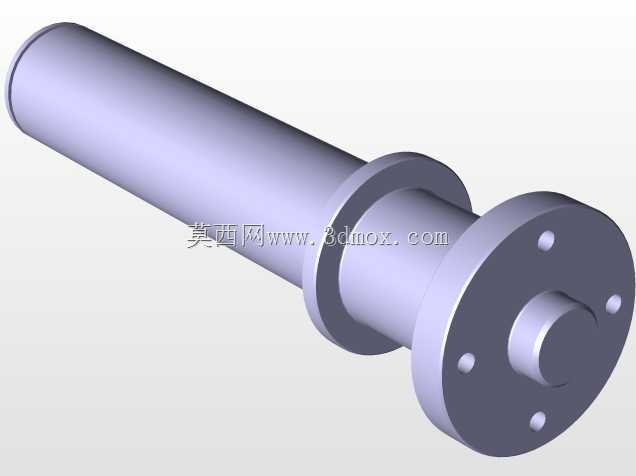

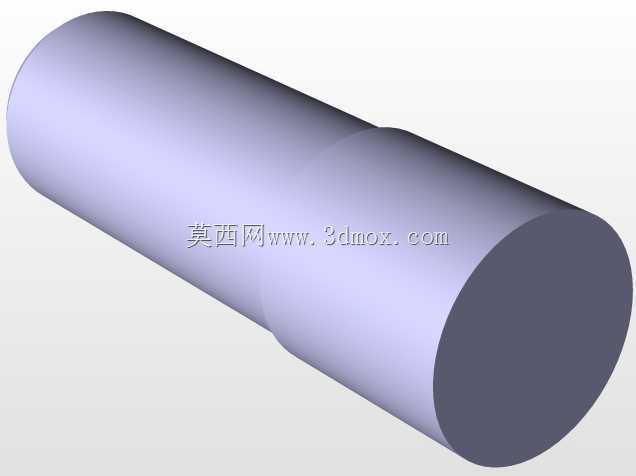

　　满足不同进出料口的高度匹配需求。功能设计上，采用绿色PVC防静电皮带作为承载面，皮带表面做哑光防滑处理，输送过程中工件不会出现打滑偏移，皮带下方每隔200mm设置一根镀锌钢托辊，托辊两端采用深沟球轴承支撑，运转阻力小，长时间运行不会出现皮带下塌变形的问题，两侧设置高度30mm的铝合金挡边，防止输送过程中工件从侧面滑落，挡边与皮带表面预留2mm间隙，不会出现刮蹭皮带的异常磨损情况。驱动端采用端部滚筒内置电机的结构设计，省去了外置电机的安装空间，整体结构更紧凑，驱动滚筒表面做菱形滚花包胶处理，增大与皮带的摩擦力，避免重载启动时出现皮带打滑丢转的问题，张紧结构设置在驱动端两侧的轴承座位置，通过调节螺栓调整轴承座的前后位置，

　　实现皮带张紧度的调整，张紧行程为50mm，日常维护时不需要拆解机架即可完成皮带张紧作业，降低运维难度。设计过程中优先考虑了现场使用的通用性，输送面高度默认设置为750mm，符合多数人工操作工位的作业高度，操作人员站在设备旁取放工件时不需要过度弯腰或抬臂，降低长时间作业的疲劳感，设备两端的进出料位置做了倒角过渡处理，不会出现尖锐棱角刮蹭工件或操作人员衣物的安全隐患。电气控制部分预留了启停、急停接口，可直接对接车间现有生产线的PLC控制系统，实现与上下游设备的联动运转，也可单独配置脚踩开关或手动按钮控制，适配独立工位的单机使用需求。从结构建模的细节来看，所有铝型材的连接位置均采用标准欧标4040型材配套的角码、T型螺栓连接，

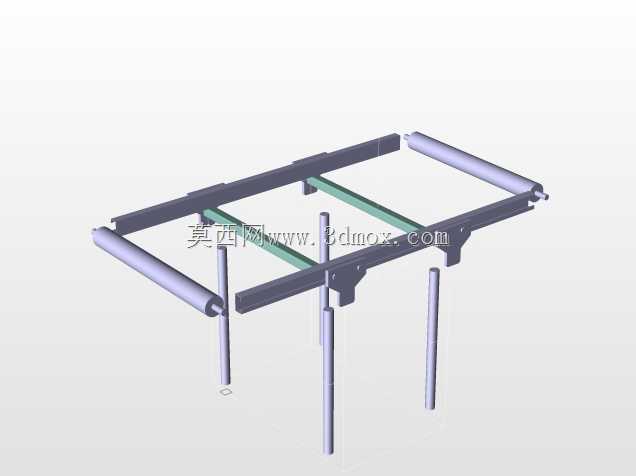

　　建模时完全还原了实际装配的连接逻辑，每个紧固件的安装位置、避让空间都做了准确还原，不存在干涉问题，托辊的安装孔位、轴承座的固定位置都按照实际加工公差做了预留，直接导出工程图即可用于生产加工。皮带的建模采用实体曲面贴合的方式，还原了皮带张紧后的平直状态，没有出现建模时常见的皮带扭曲、与托辊干涉的问题，机架支腿的横撑设置在距离地面300mm的位置，既保证了机架整体的结构刚性，又不会遮挡地面清洁的空间，方便车间日常清扫作业。在实际选型适配时，这套结构可根据输送物料的重量调整托辊的排布密度，如果输送较重的工件，可将托辊间距缩小到150mm，同时更换厚度更大的PVC皮带，不需要改动整体机架结构，具备较强的改造拓展性，设备整体宽度控制在1.1m以内，长度2m，不会占用过多车间通道空间，适合在狭窄的工位间隙中布置使用。
