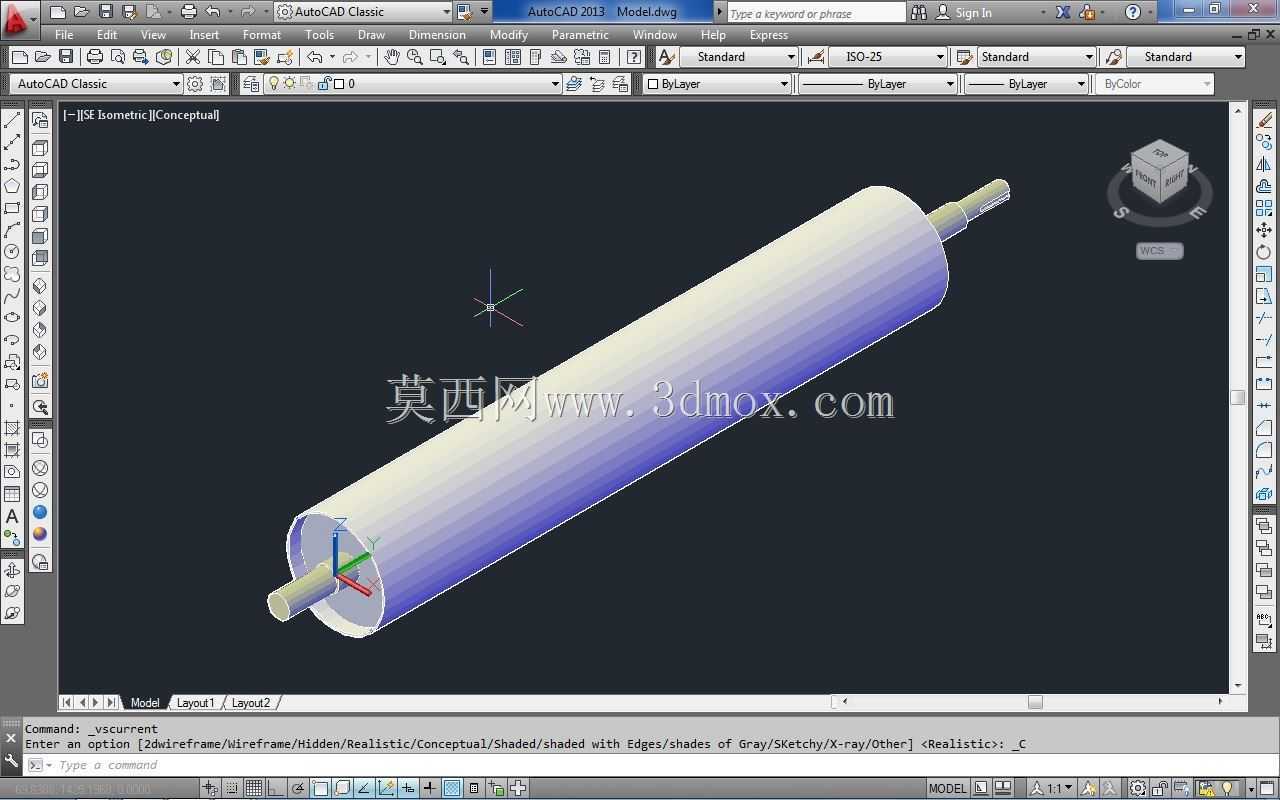

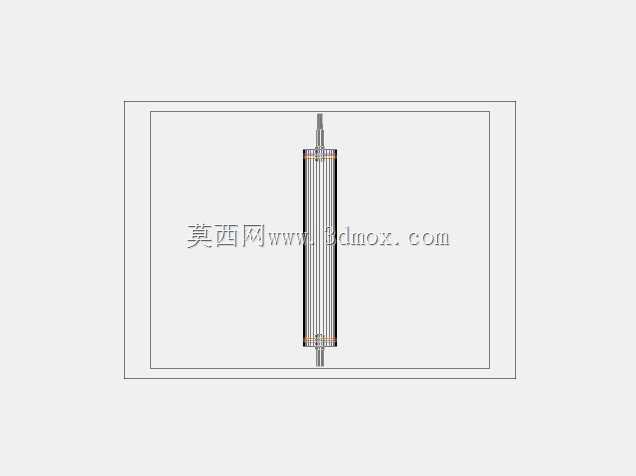

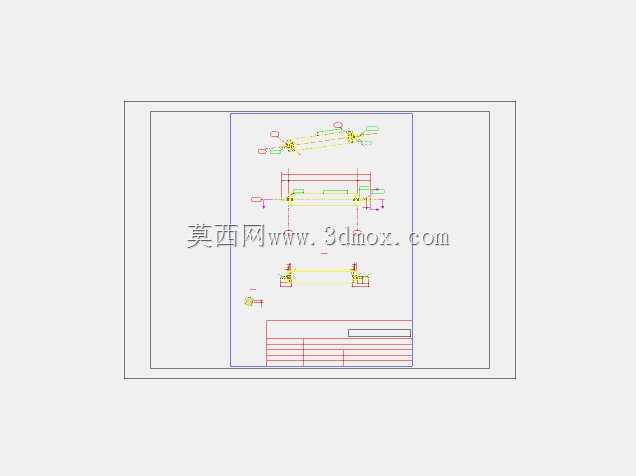

1200毫米长辊轴类组合构件三维结构

　　该组构件为长度1200毫米的长辊轴组合件，共包含3个可独立拆分又可装配组合的零件，核心应用场景覆盖带状物料输送、薄膜展平、轻载传动托举等工业环节，常见于印刷生产线的导料工位、包装设备的输料辊组、纺织机械的张力支撑段，也可作为小型传送带的主从动托辊使用，适配对辊面直线度、轴端同轴度有中等精度要求的连续作业工位。从实际使用需求出发，设计时优先考虑了辊体的抗弯刚度，主体辊筒采用等直径薄壁圆筒结构，两端同轴伸出阶梯轴头，轴头直径根据常用轴承内孔标准系列取值，无需额外定制非标轴承即可完成安装，降低现场维护的配件采购成本。辊筒外表面做了无棱角过渡处理，两端与轴头衔接位置设置圆弧卸荷槽，避免长期受交变载荷时出现应力集中断裂的问题，

　　轴头末端预留有键槽与卡簧槽安装位，可适配联轴器直连、链轮传动、带轮传动等多种动力输入形式，也可作为无动力托辊直接穿装在支撑座上使用。设计过程中先确定了整体安装边界：总长度方向上，两端轴头伸出辊筒端面的长度一致，保证安装时两侧支撑座的安装孔位可对称布置，降低机架加工时的定位难度；辊筒外径取值兼顾了物料接触面积与转动惯量控制，既不会因直径过小导致带状物料运行时出现压痕，也不会因直径过大增加不必要的转动负载，减少驱动端的动力损耗。三个组合零件分别为辊筒主体、两端的阶梯轴芯，轴芯与辊筒内壁采用过盈配合加周向定位销的连接方式，相比整体式长轴加工，这种组合结构可降低长轴类零件的加工难度，无需大直径棒料整体车削即可获得大直径辊面，

　　同时轴芯部分可采用更高强度的钢材加工，辊筒部分可根据使用场景选用普通碳钢、铝合金甚至非金属材质，兼顾强度与成本控制。装配完成后整体做动平衡校验预留量，建模时已将辊筒壁厚设置为均匀值，轴芯与辊筒的同轴度公差按IT7级预留，高速转动场景下只需在两端轴头位置做少量去重处理即可达到动平衡要求，无需额外加装平衡块。安装边界方面，两端轴头的支撑跨距可根据实际机架宽度调整，轴头的配合直径公差按基孔制设置，可直接适配市面上常见的立式带座外球面轴承，安装时只需将轴头穿入轴承内孔，锁紧顶丝即可完成固定，无需设计定制化的轴承座结构。针对不同的使用场景，该结构还预留了改造空间：若用于需要防滑的物料输送场景，可在辊筒外表面包覆橡胶层，

　　建模时已预留包覆层的厚度余量，不会因包覆层导致整体外径超出安装空间；若用于腐蚀性环境，可将辊筒材质更换为不锈钢或工程塑料，轴芯部分仍采用常规钢材，仅更换辊筒零件即可适配工况，无需重新设计整套轴系结构。从建模逻辑来看，三个零件采用自顶向下的装配设计思路，先在装配环境中绘制整体的轴线与各段尺寸基准，再分别拆分生成单个零件，保证各零件的装配基准完全统一，不会出现装配时轴芯与辊筒不同轴的问题，所有倒角、退刀槽、卸荷槽的尺寸均按机械加工工艺要求设置，不存在无法加工的死角结构，辊筒内壁与轴芯的配合面长度经过计算，可传递额定扭矩下的剪切力，不会出现配合面打滑的情况。
