餐饮场所真空吸尘排气配套结构设计

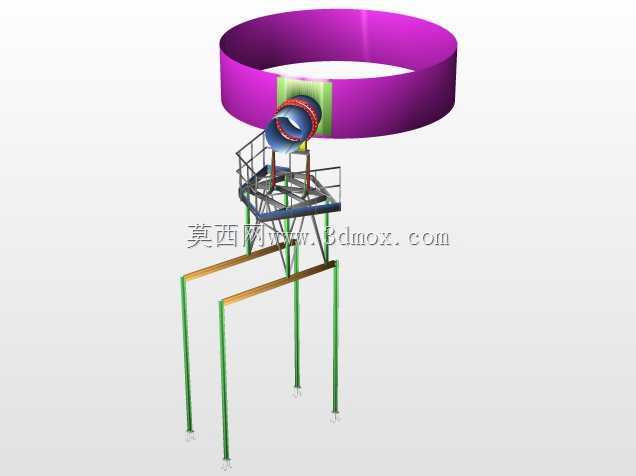

　　这套结构针对餐厅后厨及用餐区域的粉尘、食物碎屑、油烟残留颗粒物的抽吸排气需求设计，核心解决商用餐饮场所日常清洁作业中，固定点位吸尘与废气排出的一体化布局问题，区别于普通家用吸尘设备，其结构适配商用场景长时间连续作业的负载要求，支撑框架采用方管焊接式结构，底部支脚预留膨胀螺栓安装孔位，可直接固定在餐厅后厨的硬质水泥地面或防滑地砖基层上，安装时需保证支脚水平度误差不超过2mm/m，避免设备运行时因重心偏移产生振动异响。上部的环形排气通道采用薄壁圆弧结构设计，通道截面宽度根据抽吸风量匹配计算，环形结构可覆盖周边3米半径范围内的排气抽吸范围，无需额外增设多组吸风口即可实现区域内无死角的气流组织，气流沿环形通道切线方向进入汇流管路，

　　可有效降低风阻，减少颗粒物在管路内壁的沉积，降低日常维护的清理频次。下部的吸尘执行端通过可调节角度的连接支架与主框架相连，支架上预留多组调节孔位，可根据现场地面铺装的厚度、清洁作业的操作高度调整吸口的离地间隙，常规作业状态下吸口离地间隙控制在8-12mm区间，既可以保证足够的抽吸负压，又能避免吸口剐蹭地面造成地砖或地坪漆面的磨损。设计过程中优先考虑了管路的气密性要求，所有管路衔接处均采用阶梯式止口结构，配合密封垫安装后可保证负压状态下的漏气率低于3%，避免因漏气导致的抽吸效率下降。设备的整体安装边界控制在长1200mm、宽800mm、高1850mm范围内，不会占用餐厅后厨过多的通行空间，

　　框架侧边预留的管路接口可直接对接建筑内部的排气竖井，无需额外架设长距离的外排管路，减少现场施工的改造成本。在实际应用场景中，这套结构可配合餐厅的日常清洁流程，在非用餐时段开启设备，对地面散落的食物碎屑、桌面清扫的粉尘、空气中悬浮的油烟颗粒物进行统一抽吸处理，相较于传统的移动式吸尘器，固定安装的结构无需人工反复拖拽设备，也避免了电源线、吸尘软管在通行区域缠绕绊倒作业人员的安全隐患。结构设计时对受力节点做了针对性加强，主框架的方管连接处采用三角加强筋焊接，可承受设备运行时的风机振动载荷，长期使用不会出现焊缝开裂、框架变形的问题。环形排气通道的薄壁结构在保证结构强度的前提下尽可能降低自重，减少上部载荷对主框架的压力，

　　通道内壁做光滑圆弧过渡处理，不存在直角死角，避免纤维类杂物在拐角处缠绕堵塞。吸尘端的连接支架采用铰接式结构，当吸口受到意外碰撞时可产生小角度的偏转缓冲，不会因刚性撞击导致支架变形或吸口破损。整套结构的零部件拆分逻辑清晰，所有连接螺栓均采用标准件，后期维护更换部件时无需定制非标零件，可直接采购通用标准件完成替换，降低运维成本。气流组织设计阶段经过多次流场仿真验证，环形通道的风速控制在12-15m/s区间，既可以保证颗粒物能够随气流顺利进入汇流管路，又不会因风速过高产生额外的气流噪音，避免设备运行时对餐厅用餐区域的声环境造成干扰。
