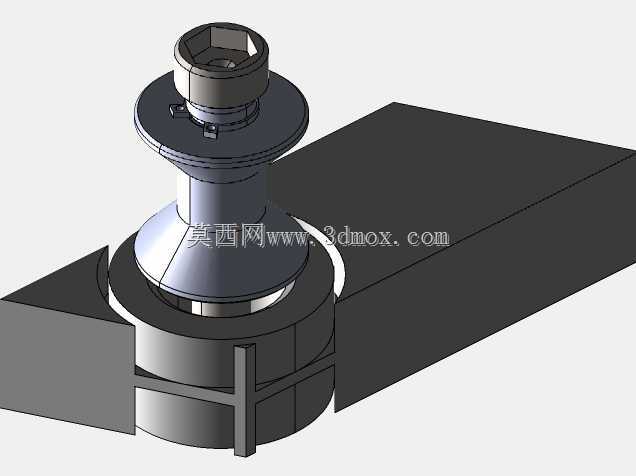

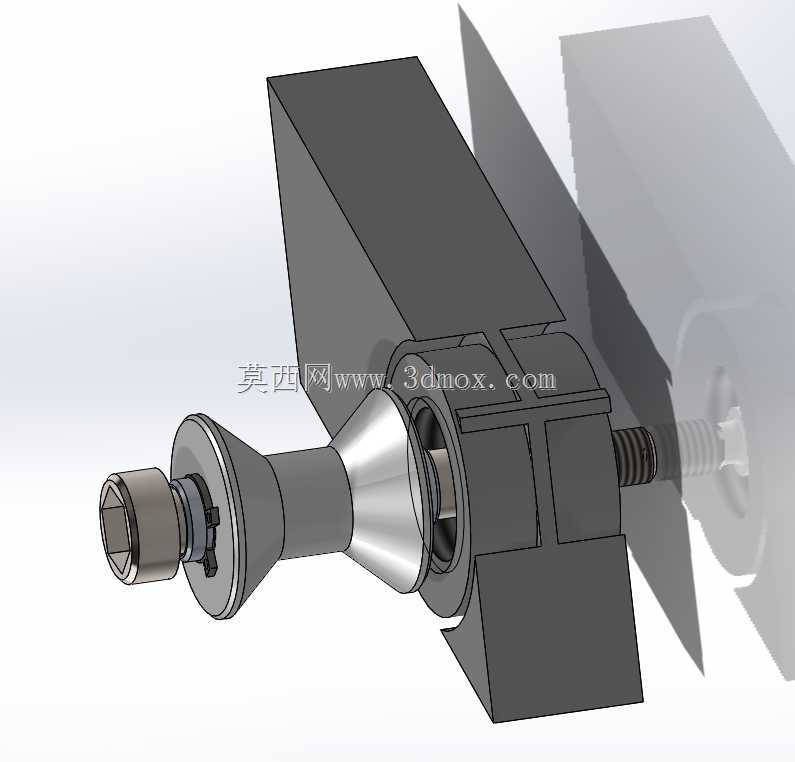

锥面锁紧式栏杆夹持定位组件结构

　　该结构属于栏杆系统的核心连接锁紧部件，主要应用于工业设备防护栏、自动化生产线安全围栏、设备检修平台临边护栏的快速装夹场景，替代传统焊接、螺栓穿孔的固定方式，可实现栏杆型材的无钻孔快速装配，后期调整、拆卸维护时无需破坏型材本体，适配多规格矩形、方形空心护栏型材的安装需求。从实际使用场景来看，这类锁紧组件常被用在设备安全防护改造项目中，当现场需要根据设备布局临时调整护栏走向、更换防护段时，无需重新对型材打孔攻丝，仅通过端部的内六角螺栓施加预紧力即可完成固定，大幅缩短现场施工周期，同时避免型材钻孔位置出现应力集中、长期受振动后开裂的问题。

　　功能层面，该组件依靠锥面胀紧原理实现锁紧：当拧紧端部的内六角螺栓时，带锥面的芯轴会沿轴向拉动，迫使开口式的夹持胀套向外扩张，胀套外表面与空心栏杆型材的内壁紧密贴合，产生足够的静摩擦力抵抗横向推力、纵向拉拔力，满足护栏防护的抗冲击要求；芯轴另一端的限位法兰与安装基座配合，可将栏杆组件牢牢固定在设备框架、地面支座或者相邻的护栏立柱上，整套结构无外露突出的尖锐部件，符合工业安全防护的外观要求。

　　设计思路上，该结构充分考虑了现场装配的公差适配性：开口胀套采用了多瓣式开槽设计，胀紧过程中瓣片可产生均匀的弹性变形，既能适配型材内壁的尺寸公差，也能保证胀紧力沿型材周向均匀分布，避免局部应力过大压溃薄壁型材；锥面的锥角选择经过力学验证，角度控制在自锁范围内，长期受设备振动、人员倚靠冲击时不会出现松动退锁的问题；端部的内六角螺栓选用标准件，现场装配仅需普通内六角扳手即可操作，无需专用工装，降低了施工的工具要求。

　　尺寸与安装边界方面，该组件适配的空心栏杆型材内壁尺寸与胀套的自由状态外径匹配，安装时仅需将胀套端插入型材内腔，插入深度需覆盖整个胀套的轴向长度，保证胀紧时的接触面积足够；芯轴穿出安装基座的长度需预留足够的螺栓拧紧行程，避免螺栓拧到底时仍未达到额定胀紧力；安装基座的开孔直径与芯轴的光杆段采用间隙配合，装配时可微调栏杆的轴向角度，适配现场安装面的角度偏差，调整到位后再拧紧螺栓完成锁死。整套结构的外露金属表面可根据使用环境做镀锌、发黑或者喷塑处理，适配车间、户外、洁净车间等不同场景的防腐、外观要求，连接后的栏杆整体刚性满足防护栏的抗侧向力要求，不会出现正常倚靠下的晃动变形问题。
