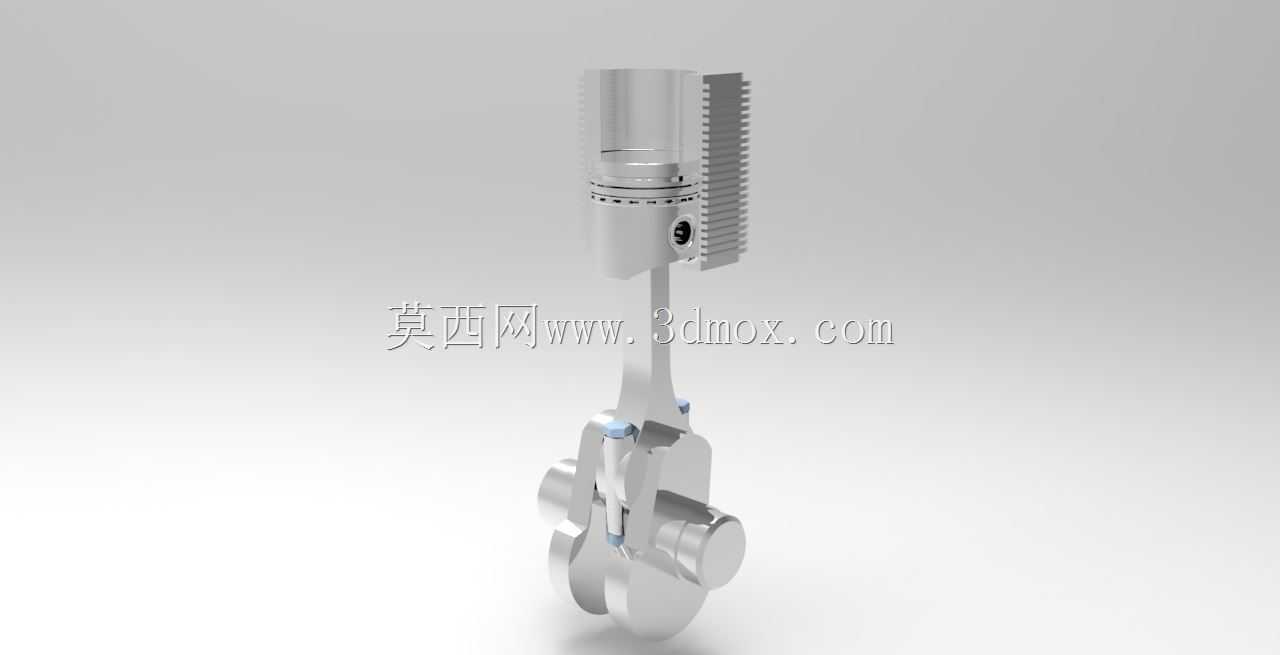

活塞连杆组件高精度三维结构设计

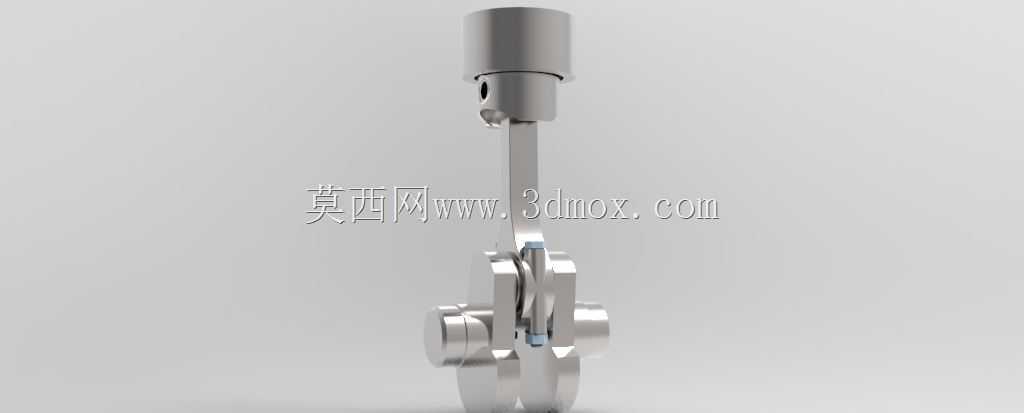

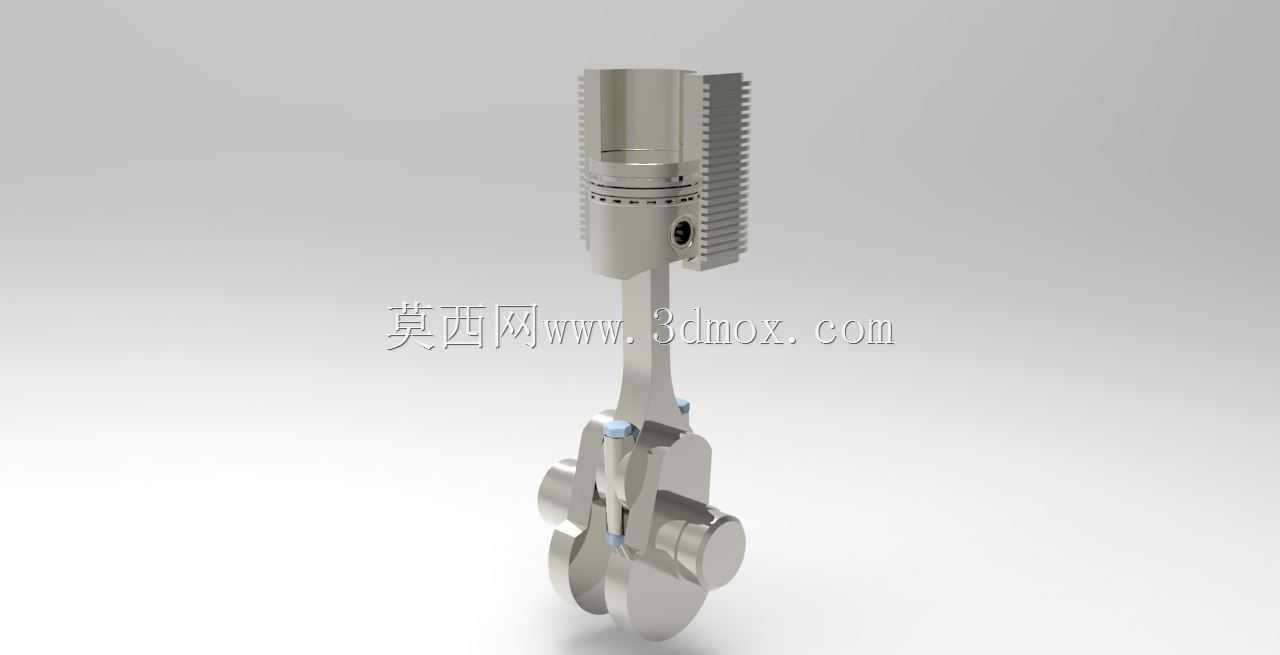

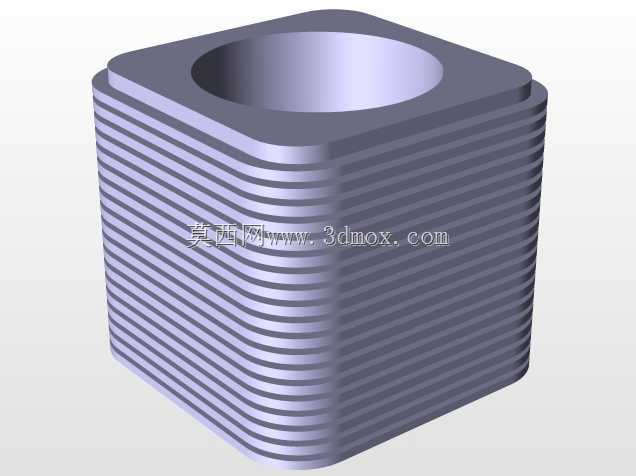

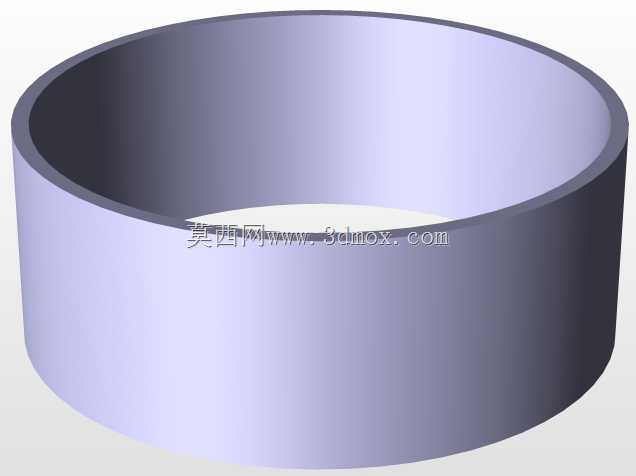

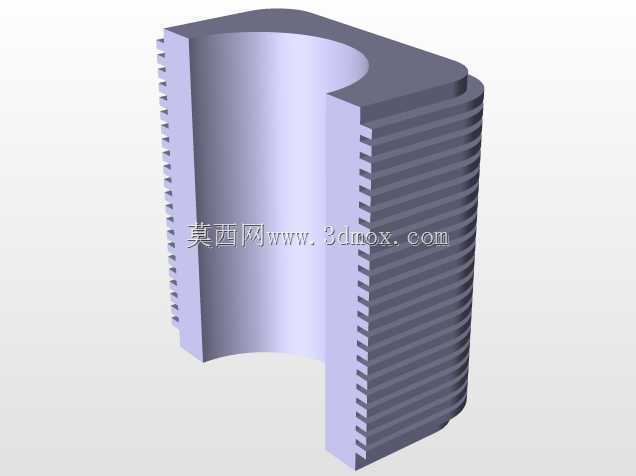

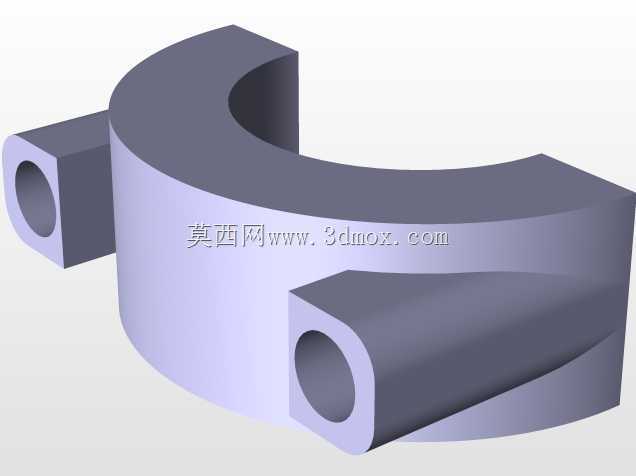

　　这套活塞连杆组件的三维结构，核心服务于往复式动力机械的动力转换环节，在车用内燃机、往复式压缩机、小型柱塞泵等设备中承担着将直线往复运动与旋转运动相互转换的核心作用，是动力输出路径上无法绕开的核心传动部件。从实际工况出发，设计时首先要匹配的是安装边界的约束：活塞头部的圆柱直径需要与对应缸体内壁保持精准的间隙配合，既要保证往复运动时不会出现卡滞，也要预留出热胀冷缩的余量，同时配合活塞环的安装槽位，实现缸内工作腔的密封，避免工质泄漏影响做功效率。连杆部分采用了变截面的杆身设计，并非等直径的直杆结构，这种设计是为了在往复运动的惯性力与燃气爆发压力的交变载荷下，平衡结构强度与自身重量的矛盾——杆身两端分别连接活塞销与曲柄销，两个连接端都设计了带衬套的铰接孔位，活塞销端的铰接结构需要保证活塞在往复运动中可以随缸壁配合状态做微小的角度摆动，避免侧压力直接作用在活塞销孔上造成偏磨；曲柄销端的铰接则需要匹配曲轴的曲柄销直径，保证连杆可以随曲轴转动完成整周的摆动动作，两个铰接位的同轴度公差在建模时做了严格的约束，一旦同轴度超差，实际装配后会出现运动卡滞、异常磨损甚至部件断裂的问题。

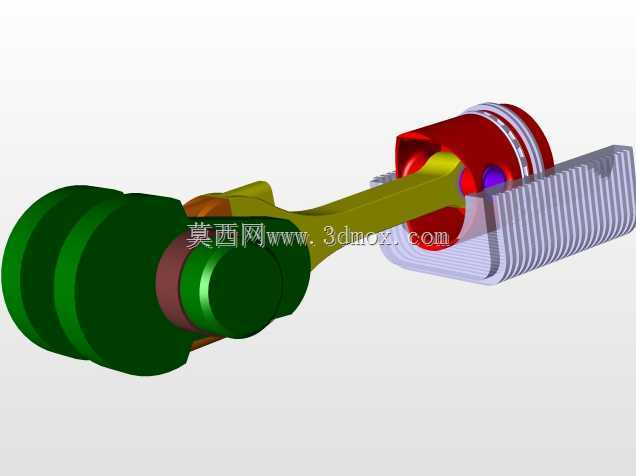

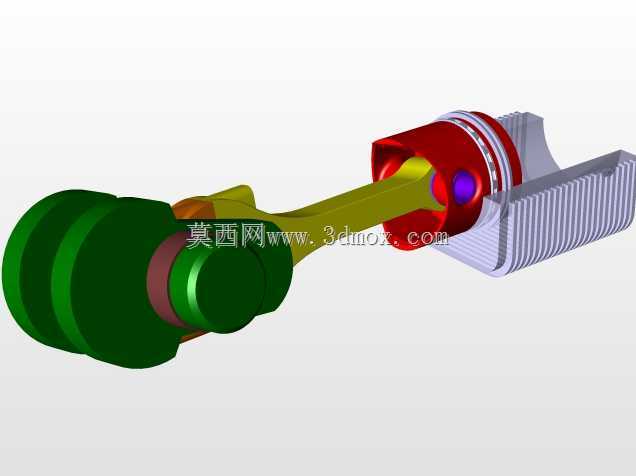

　　在功能特性的考量上，这套组件的运动轨迹完全遵循曲柄滑块机构的运动学规律，建模时已经将运动副的约束关系做了完整的还原，活塞的行程长度由曲柄的回转半径直接决定，连杆长度与曲柄半径的比值经过了合理选取，这个比值会直接影响活塞运动的加速度曲线，比值过小会导致活塞侧压力增大，加剧缸壁磨损，比值过大则会增加整机的整体高度，因此在设计时结合常见小排量动力设备的参数范围，选取了工程中常用的比值区间，保证运动过程中活塞对缸壁的侧压力处于合理范围，降低运行时的敲击噪声与磨损速率。活塞顶部的结构没有做复杂的燃烧室凹坑设计，属于通用型的平顶活塞结构，适配多数对燃烧室形状没有特殊要求的通用动力设备，活塞销孔的位置做了微小的偏心设计，这个偏心量是为了让活塞在经过上下止点切换侧压力方向时，能够平稳过渡，减少活塞换向时对缸壁的敲击，提升运行的平顺性。

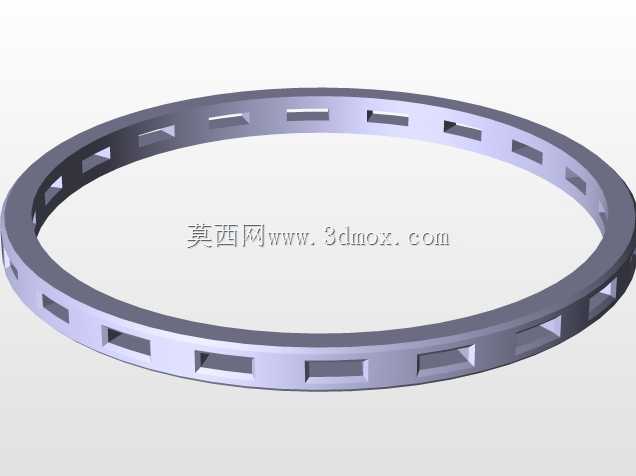

　　从安装适配的角度看，这套模型的所有配合面都预留了标准的公差带参考，活塞头部的环槽尺寸匹配常用的气环与油环规格，连杆两端的铰接孔内径符合通用的销轴尺寸系列，不需要做额外的改型就可以直接适配多数同缸径规格的通用动力设备。在建模过程中，所有的圆角过渡都没有省略，尤其是连杆杆身与两端连接头的过渡位置，这些位置是应力集中的高发区域，合理的圆角半径可以大幅降低交变载荷下的应力集中系数，提升部件的疲劳寿命，避免在长期往复运动的交变载荷下出现断裂失效。另外，组件的整体重量分布做了优化，活塞部分的重量集中在头部环带区域，连杆的重量尽可能向两端铰接位分配，降低杆身中部的重量，以此减小往复运动时产生的惯性力，降低曲轴端的平衡配重需求，提升整机运行的平稳性。

　　实际应用中，这类活塞连杆组件除了在内燃机中使用，经过密封结构的改型后也可以用在往复式计量泵、隔膜泵的动力端，作为驱动柱塞做往复运动的传动部件，此时活塞部分会替换为柱塞结构，但连杆与曲柄的连接结构、运动逻辑完全一致，这套模型的参数化结构可以快速调整尺寸，适配不同行程、不同缸径的使用需求，不需要重新搭建整体结构，只需要修改对应位置的尺寸参数就可以完成改型设计，大幅提升设计迭代的效率。建模时对所有运动部件的干涉情况做了全行程的校验，在整个运动周期内，连杆与活塞裙部、连杆与曲轴平衡块之间都预留了足够的安全间隙，不会出现运动干涉的问题，保证实际装配后可以顺畅完成全行程的往复动作。
