双法兰式带菱形安装座管路连接构件

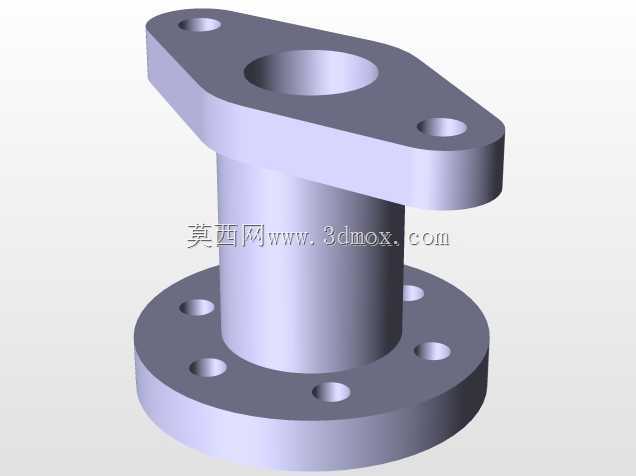

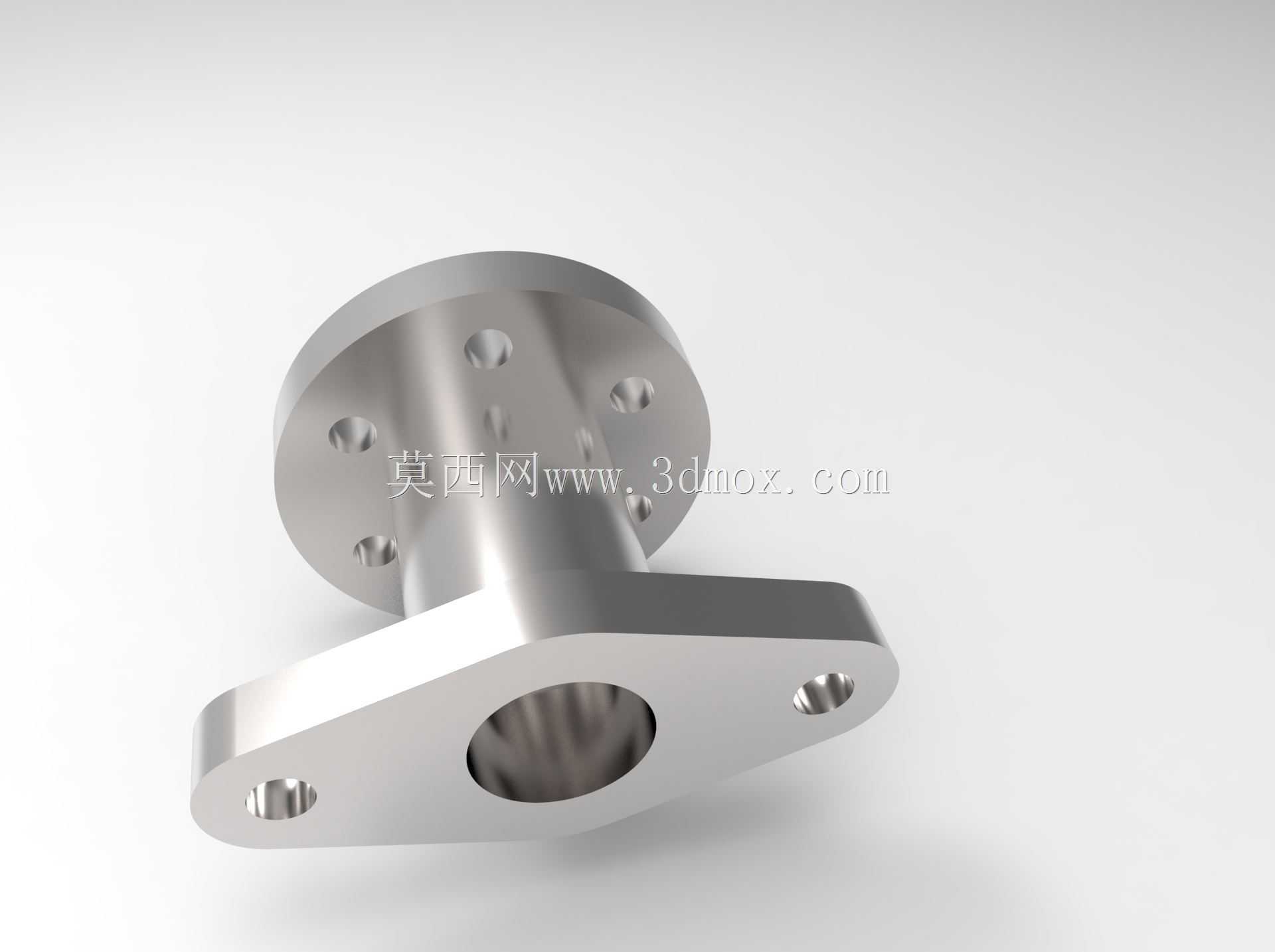

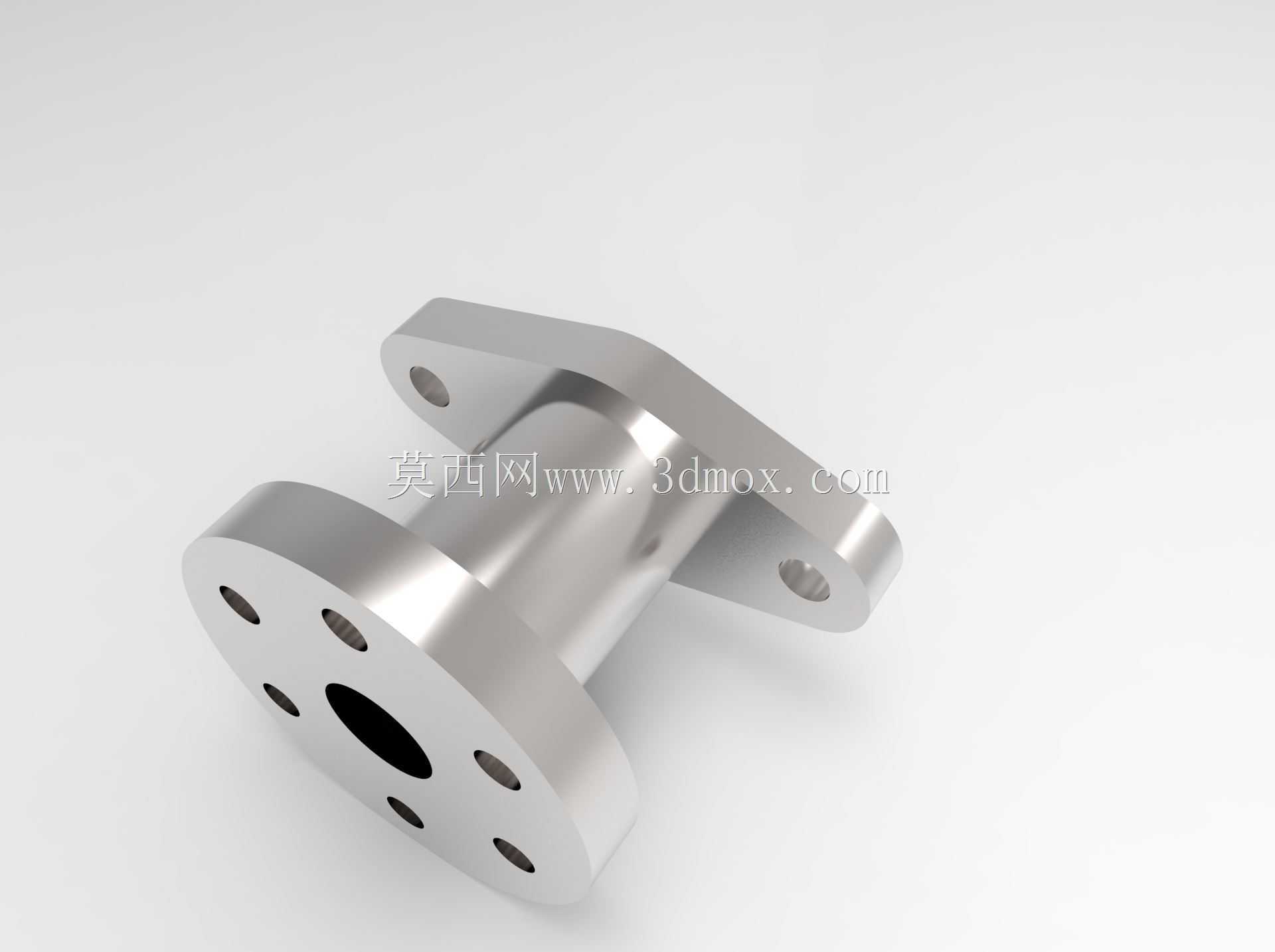

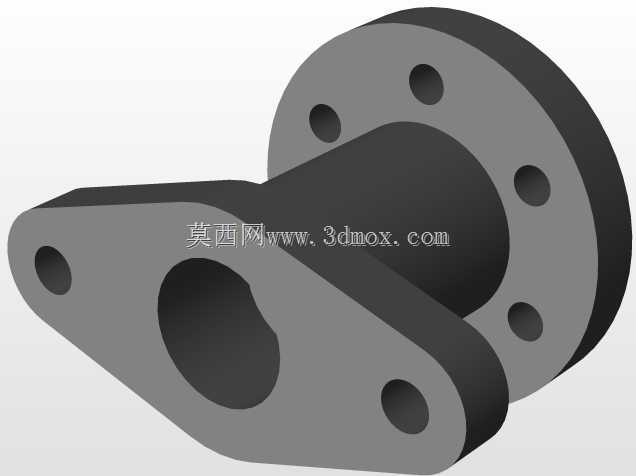

　　在流体管路布设、传感检测单元配套安装的现场场景里，这类带菱形安装座的双法兰结构件，往往承担着管路对接、检测元件承载固定的双重作用。不同于常规圆形法兰的全周螺栓固定逻辑，上部的菱形安装座只设置两个对称安装孔，适配安装空间受限、不需要大扭矩锁紧的轻载对接场景，比如小型气动管路的转角对接、压力传感探头的基座固定，这类场景里安装面往往不是完整的圆形法兰贴合面，两个孔位的菱形座可以避开周边的管线、支架凸起，降低安装时的对位难度。下部的圆形法兰盘均匀布置四个安装孔，对应常规管路法兰的孔位标准，能够和同通径的管路、阀件直接对接，不需要额外加工转接板，减少现场装配的工序。中间的圆柱筒体是介质流通或者传感元件穿装的通道，内壁做了等径设计，

　　没有台阶突变，不管是走压缩空气、低压冷却水，还是穿装传感的引线、探头，都不会出现卡滞或者流道突变引发的紊流问题。从设计逻辑上看，这个构件的上下连接面做了同轴度约束，菱形座的中心孔和下部法兰的中心孔、中间筒体的内孔保持同轴，安装后不会出现偏心导致的密封面错位，也能保证穿装在内部的传感元件和被测介质流向保持垂直或者同轴，避免检测数据出现偏差。安装边界方面，上部菱形座的两个安装孔中心距要匹配现场安装支架的孔位，下部法兰的四个孔位要对应对接管路的法兰孔距，筒体的高度决定了上下两个安装面的间距，在布设的时候要提前核算周边管线的弯折半径，避免安装后和相邻构件出现干涉。实际使用中，这类构件的密封面都做了粗糙度控制，

　　上部菱形座和对接件之间可以加装平垫片或者O型圈实现静密封，下部圆形法兰和管路对接时可以根据介质压力选择橡胶垫或者金属缠绕垫，满足不同压力等级的密封需求。和全法兰结构的连接件相比，这种上部菱形座的设计重量更轻，在移动设备、小型实验装置的管路上使用时，不会给管路支架带来额外的负重，同时两个孔位的锁紧操作更便捷，不需要在狭窄空间里拧动多颗螺栓，日常维护拆装的效率更高。建模过程中要重点关注上下法兰面的平面度要求，还有各安装孔的位置度公差，如果孔位偏差超过0.1mm，现场安装时就会出现螺栓穿不进、密封面压合不严的问题，筒体的壁厚要根据承压等级核算，低压场景下壁厚满足结构刚性即可，高压场景则需要适当增加壁厚并做圆角过渡，

　　避免应力集中在法兰和筒体的连接位置。另外，上部菱形座的边角做了倒钝处理，不会在安装时划伤操作人员的手套或者周边的管线，下部法兰的外缘也做了小倒角，去除加工后的飞边毛刺，符合机械零件的安全设计要求。这类构件除了管路对接使用，还可以作为小型传感元件的安装基座，把传感探头固定在筒体内部，下部法兰对接被测介质管路，上部菱形座固定传感的变送单元，不需要额外设计定制安装支架，大幅缩短传感检测单元的安装调试周期。在自动化生产线的气路检测工位、小型水处理设备的管路压力检测点，都能看到这类结构件的应用，它兼顾了连接固定和介质导通的作用，结构紧凑，安装适配性强，是轻载流体管路、传感配套安装里常用的结构形式。
