带安装法兰座的筒式传感固定支架结构

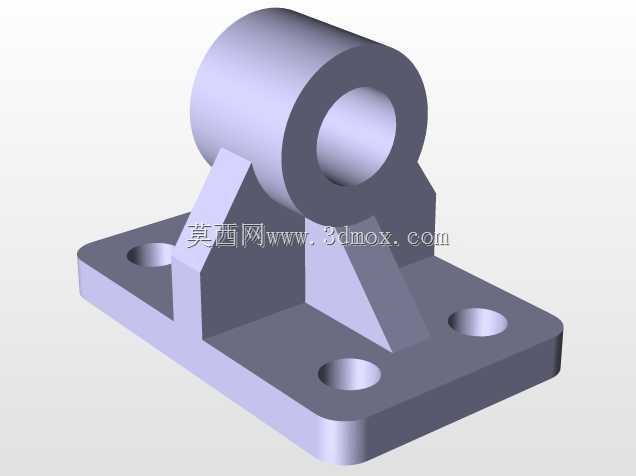

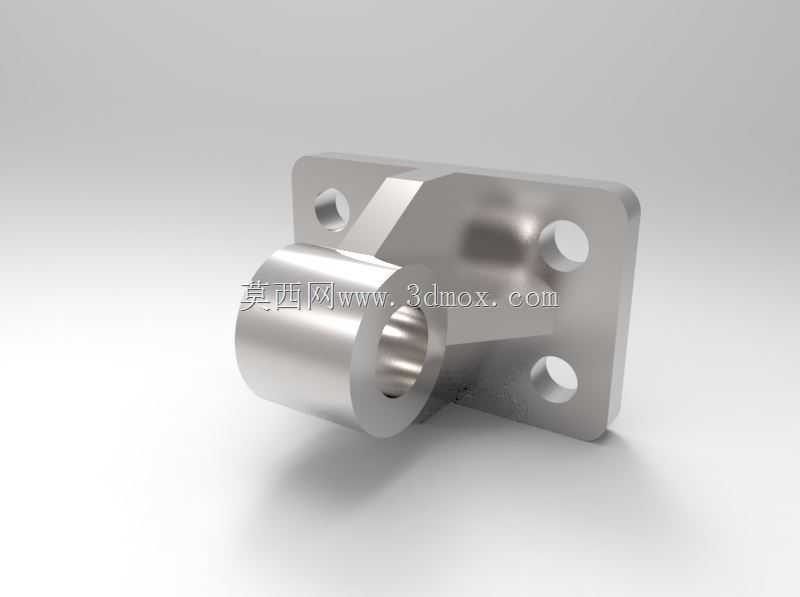

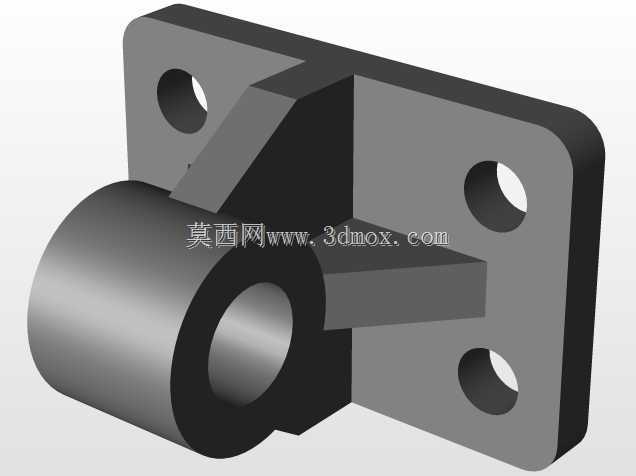

　　该结构件是工业传感检测场景中常用的安装固定载体，主要用于各类接近式、光电式圆柱外形传感元件的刚性安装定位，在自动化生产线的工位检测、设备行程限位、物料到位判断等场景中广泛适配，能够为传感元件提供稳定的安装基准，避免设备运行过程中的振动、冲击导致传感元件位置偏移，保障检测信号的稳定输出。从结构设计逻辑来看，整体采用一体化折弯加焊接加强的成型思路，底部为方形安装法兰板，板上开设四个对称分布的沉头安装孔，孔位间距按照常规工业安装的标准模数设计，能够适配多数设备机架、工装台板的预留安装孔位，安装时可通过内六角螺栓将整个支座牢牢固定在安装基面，沉孔设计能够让螺栓头完全没入板件表面，不会出现凸起干涉后续部件装配的问题。

　　法兰板上方垂直设置圆筒状夹持腔体，腔体的内孔直径按照常用圆柱型传感元件的标准外径做公差适配，能够让传感元件顺利穿入腔体内部，腔体侧壁预留的紧定螺纹孔可通过紧定螺钉锁紧穿入的传感元件，同时支持传感元件沿轴向调整伸出长度，方便现场调试时根据检测距离的需求灵活调整检测端的位置，适配不同检测距离的工况要求。在圆筒腔体与底部法兰板的连接位置，设置了两块三角形加强筋，分别布置在腔体的两侧对称位置，筋板同时与圆筒外壁、法兰板上表面完全贴合连接，能够大幅提升连接位置的结构刚性，避免悬臂式的圆筒结构在受到侧向冲击或者长期振动后出现焊缝开裂、腔体倾斜的问题，保障长期使用的结构稳定性。从安装边界尺寸来看，

　　底部法兰板的外形尺寸控制在常规小型安装支座的适配范围内，不会占用过多的安装空间，四个安装孔的中心距按照通用安装规范设定，既可以直接安装在预制的标准安装板上，也可以通过转接板适配非标准的安装位置；圆筒腔体的轴向高度经过合理设计，既能够保证传感元件穿入后有足够的夹持长度，不会因为夹持长度过短导致锁紧后传感元件晃动，也不会因为腔体过高导致整体结构冗余、增加不必要的重量。在实际设备适配场景中，这类固定支架常被用在输送线的物料到位检测工位，安装在输送线侧方的机架上，固定光电传感器检测输送线上的工件是否到达指定工位，为后续的分拣、加工、装配动作提供触发信号；也可用于设备运动机构的行程限位场景，安装在运动机构的行程端点位置，

　　固定接近开关检测运动部件的位置，避免机构超程运行造成设备碰撞损坏。设计过程中充分考虑了现场安装的调试便利性，圆筒腔体的轴线与底部法兰板的安装基面保持严格的垂直公差，能够保证传感元件安装后检测方向与安装基面垂直，减少现场调试时的角度校正工作量；法兰板上的安装孔采用略大于安装螺栓直径的设计，允许安装时在小范围内调整整个支座的位置，方便对准检测点位，降低安装时的孔位对位难度。结构的边角位置均做了小半径的倒角处理，避免安装调试过程中尖锐边角划伤操作人员，也能够减少应力集中问题，提升结构的抗疲劳性能，在设备长期运行产生的持续振动工况下，不会因为边角应力集中出现板材开裂的问题。整体结构没有多余的冗余设计，在保证结构强度、安装调试便利性的前提下尽可能压缩整体体积与重量，既适合新设备设计时的选型配套，也适合老旧设备的传感检测点位改造加装，不需要对原有设备结构做大规模改动，只需要在对应位置预留四个螺栓安装孔即可完成固定，大幅降低现场改造的施工难度与工作量。
