啮合式直齿圆柱传动齿轮组结构

项目分类:齿轮 发布时间:2022-05-03 ID:616877
  • 啮合式直齿圆柱传动齿轮组结构
  • 啮合式直齿圆柱传动齿轮组结构
  • 啮合式直齿圆柱传动齿轮组结构

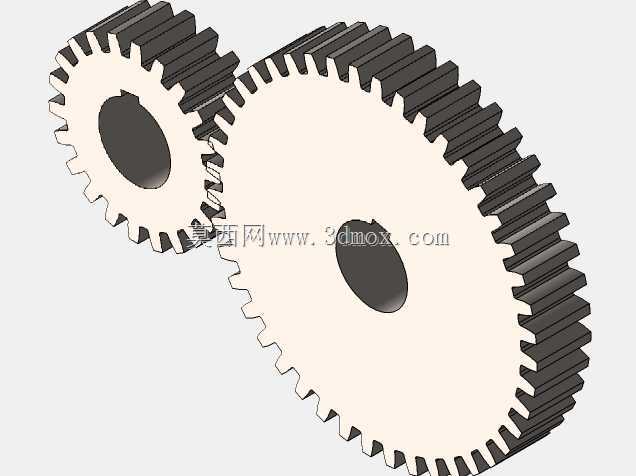

  这套啮合直齿圆柱齿轮组是机械传动系统里的核心基础构件,日常在各类需要定比转速传递、扭矩转换的设备里都能见到它的应用,从小型轻工输送设备的动力传递单元,到普通机床的进给传动链路,再到自动化生产线的工位转位驱动结构,这类齿轮组都承担着动力匹配与运动传递的关键作用。不同于斜齿齿轮的轴向分力特性,这套直齿结构在安装时不需要额外配置承受轴向载荷的推力轴承,能简化支撑端的结构设计,降低装配环节的精度调整难度,尤其适合轴向安装空间受限、传动载荷平稳无强冲击的工况场景。

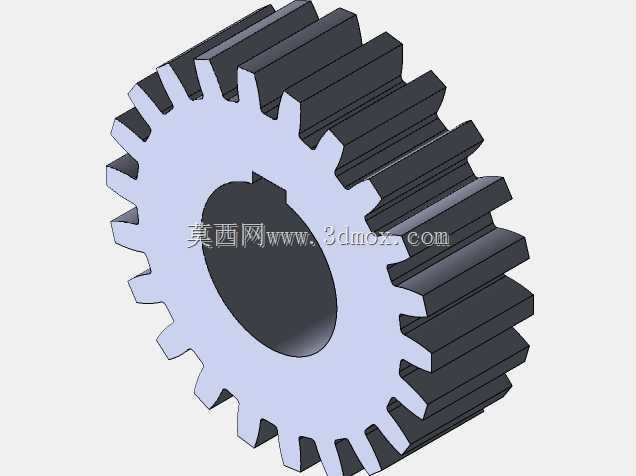

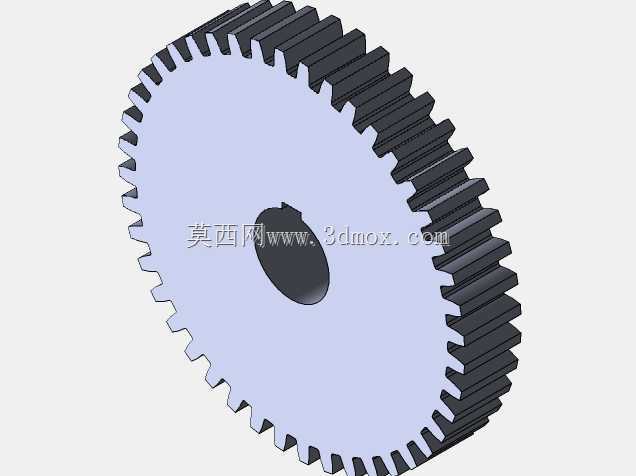

  从功能特性来看,两个齿轮采用标准渐开线齿形设计,齿廓啮合过程中能保持恒定的瞬时传动比,传动过程中不会出现速比波动带来的传动抖动,能保障从动端的运动精度。大小齿轮的齿数差经过匹配设计,既可以实现固定的减速增扭效果,也可以根据安装布局的需求反向安装实现增速传动,适配不同动力源与执行端的参数匹配需求。齿轮中心的通孔为安装轴孔,孔壁预留了键槽安装位,装配时可以通过平键实现齿轮与传动轴的周向固定,避免传动过程中齿轮与轴出现相对滑转,保障扭矩传递的可靠性。齿顶与齿根的过渡圆角经过优化,能有效降低齿根位置的应力集中系数,提升齿轮在交变载荷下的疲劳寿命,减少长期运行过程中出现断齿、齿面崩损的概率。

  设计这套齿轮结构时,首先要根据传动链路的额定传递扭矩、目标传动比确定两个齿轮的模数、齿数以及齿宽参数,模数选择需要兼顾齿根弯曲强度与中心距尺寸限制,齿宽的确定则要平衡齿轮的承载能力与轴向空间占用,齿宽过大会导致载荷沿齿向分布不均,过小则会提升单位齿面的接触应力,加剧齿面磨损。中心距的公差需要严格控制,中心距过大时会导致齿侧间隙超标,传动过程中容易出现回程误差,反向传动时还会产生明显的冲击噪音;中心距过小则会导致啮合齿面的润滑间隙不足,运行过程中齿面摩擦加剧,容易出现齿面胶合、过早磨损的问题。齿面的粗糙度也有明确要求,啮合工作面的粗糙度需要控制在合理范围内,既可以降低啮合过程中的摩擦损耗,也能保障润滑油膜的稳定形成,延长齿轮的使用寿命。

  在安装边界方面,两个齿轮的啮合侧隙需要根据运行工况的温度变化范围、润滑方式进行调整,采用油脂润滑的工况下侧隙可以适当取小值,采用油浴润滑、运行环境温度变化较大的工况则需要预留足够的侧隙,避免热胀导致齿轮卡滞。齿轮的轴向定位需要可靠,通常可以通过轴肩、套筒或者轴用挡圈实现轴向固定,避免运行过程中齿轮出现轴向窜动,导致啮合接触面积减小,加剧局部齿面的磨损。支撑齿轮的传动轴需要具备足够的刚度,避免轴受载变形后导致齿轮偏载,出现齿面一端接触、载荷集中的问题。装配时需要保证两个齿轮的轴线平行度公差在允许范围内,轴线歪斜会导致齿面接触痕迹偏斜,不仅会降低传动效率,还会产生异常的振动与噪音,严重时甚至会导致轮齿断裂。

  实际应用中,这类齿轮组通常会搭配密封的齿轮箱体使用,箱体内加注规定标号的润滑油脂或者润滑油,运行过程中润滑油会随着齿轮的转动被带到啮合齿面之间,形成持续的润滑膜,减少金属齿面的直接接触磨损,同时还能带走啮合过程中产生的摩擦热量,避免齿轮温度过高导致材料力学性能下降。日常维护时只需要定期检查润滑油的状态、齿面的磨损情况以及啮合间隙的变化,就可以保障齿轮组长期稳定运行,不需要频繁更换易损件,是机械传动结构中可靠性极高、应用范围极广的基础传动构件。
