双孔铰接式连接支座结构设计

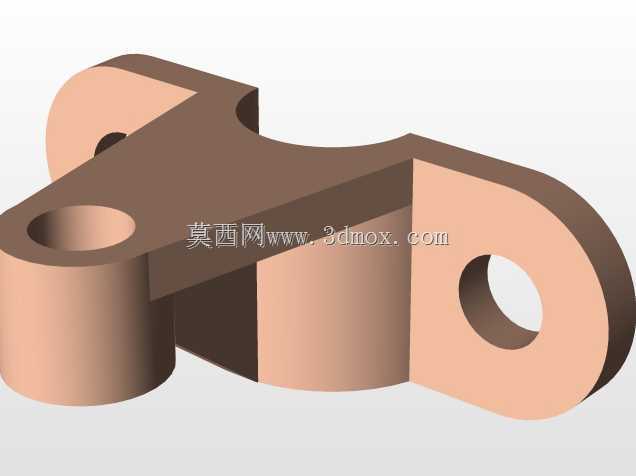

　　该零件属于典型的铰接式连接支撑构件，在各类轻载传动机构、工装夹具、小型设备机架的铰接点位中应用广泛，核心作用是实现两个相邻构件之间的可转动连接，同时传递对应方向的拉压载荷，避免构件连接位置出现应力集中导致的结构失效。从结构设计逻辑来看，零件采用一体化铸造成型后机加工的工艺路线，主体为变截面的连接臂结构，两端分别设置带同轴通孔的圆柱铰接端，两个铰接端的轴线保持平行，能够适配销轴类紧固件完成装配，通孔的内径公差按照H7级精度设计，既可以保证销轴装配后的转动灵活性，也能控制铰接间隙在合理范围内，避免传动过程中出现过大的回程误差。连接臂的截面采用渐变式设计，从两端铰接位置向中间过渡区域逐步收窄厚度，

　　同时在臂身与圆柱铰接端的衔接位置做了大圆角过渡处理，能够有效分散载荷传递过程中的应力集中，在满足结构强度要求的前提下尽可能减少零件的整体重量，降低材料消耗。从安装边界来看，两个铰接端的外圆柱面作为装配时的定位基准面，安装时需要保证两个铰接端的端面与对应配合构件的安装面保留0.5-1mm的轴向间隙，避免转动过程中出现端面摩擦卡滞；铰接通孔的同轴度公差控制在0.02mm以内，装配时销轴穿过两个铰接孔后，两端采用开口销或者轴用挡圈完成轴向限位，防止销轴在设备运行过程中出现轴向窜动脱出。在实际应用场景中，这类铰接支座常被用在小型自动化设备的连杆传动机构、检测设备的可调支撑臂、工装夹具的压紧臂连接位置，相比一体式焊接的固定连接结构，

　　这种铰接结构能够实现固定角度范围内的相对转动，补偿安装过程中产生的位置误差，降低构件装配时的精度要求，同时在设备运行过程中可以缓冲一定的振动冲击，提升整体机构的运行稳定性。设计过程中需要重点校核连接臂中部的抗弯强度，以及铰接孔位置的接触挤压强度，根据实际承载的载荷大小调整铰接端的外径尺寸和连接臂的厚度，当应用在有腐蚀环境的场景时，可以在零件表面做氧化或者喷塑处理，提升零件的耐腐蚀性能，延长使用寿命。零件的外形没有复杂的曲面特征，所有棱边都做了倒钝处理，避免装配过程中划伤操作人员，同时也能减少应力集中的点位，整体结构简单可靠，加工难度低，适合批量生产，在各类中小型机械设备的铰接点位中具备很高的通用性，替换维护也十分便捷，只需要抽出销轴即可完成零件的更换，不需要对周边构件进行大规模拆卸。
