在轻工输送、小型自动化生产线、食品包装设备、仪表调节机构这类对输入输出轴空间垂直布置有要求的传动场景里,蜗轮蜗杆结构的减速装置一直是选型时绕不开的选项。这套蜗轮蜗杆减速结构的设计,首先围绕传动平稳性做了核心考量,蜗杆与蜗轮的啮合属于线接触形式,相比交错轴斜齿轮的点接触,承载能力有明显提升,同时啮合过程中齿面间的滑动是连续渐进的,运行时的冲击、振动、噪声都能控制在较低水平,很适合对传动平稳性有要求的中低转速工况。

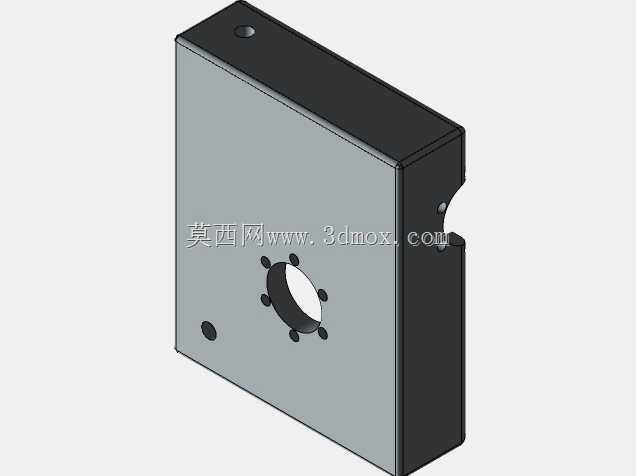

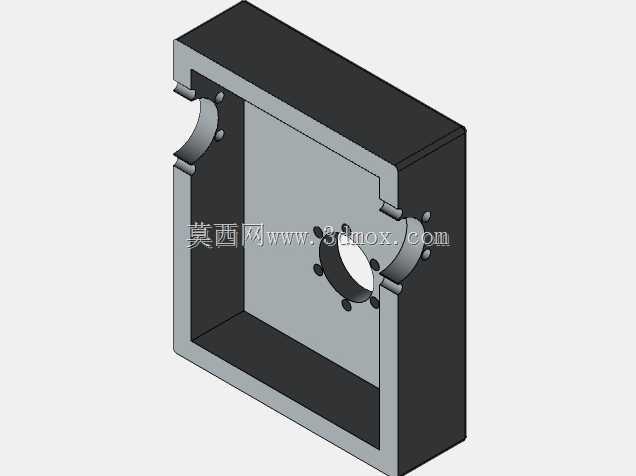

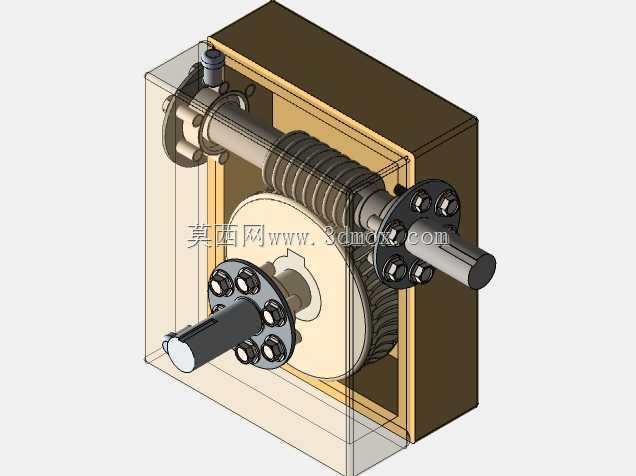

从结构布局来看,这套设计采用了蜗杆下置的布置形式,蜗杆轴位于蜗轮下方,这种布局的优势在于啮合位置的润滑条件更好,蜗杆转动时可以将箱体内的润滑油带至啮合区域,同时对两端的轴承也能实现充分润滑,适合蜗杆圆周速度不超过10m/s的常规工况,避免了上置蜗杆容易出现的润滑不足、高速搅油损耗过大的问题。箱体采用剖分式结构吗?不,这套模型的箱体是整体式方形箱壳搭配侧端盖的结构,整体式箱体的加工工艺性更好,镗孔时可以一次装夹完成两侧轴承孔的加工,能更好保证轴系的同轴度,减少装配时的调整工作量,同时整体式箱体的刚度更高,在承受传动带来的径向与轴向载荷时,箱壁的形变更小,能保证齿轮啮合的中心距不发生偏移,延长齿面的使用寿命。

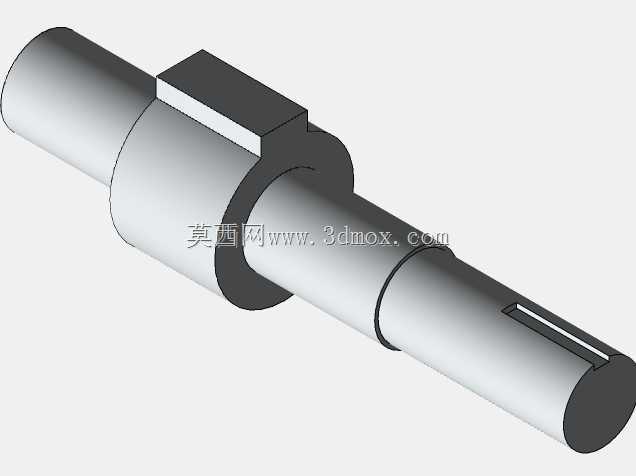

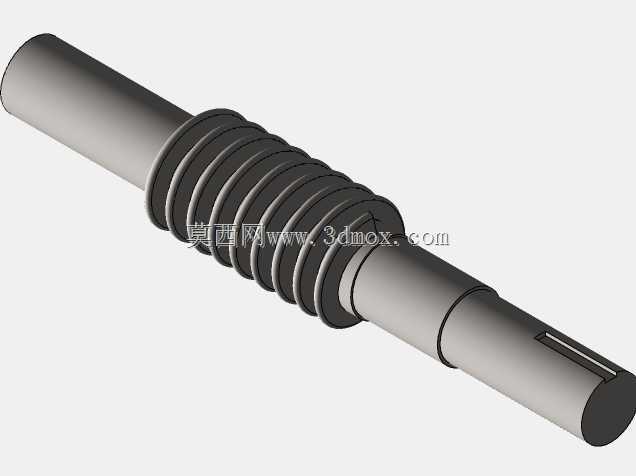

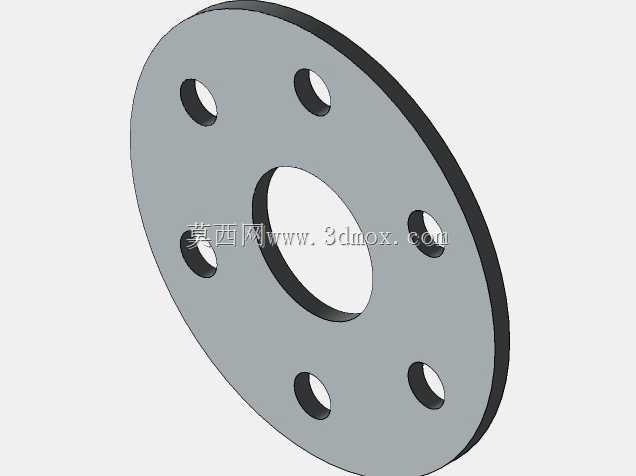

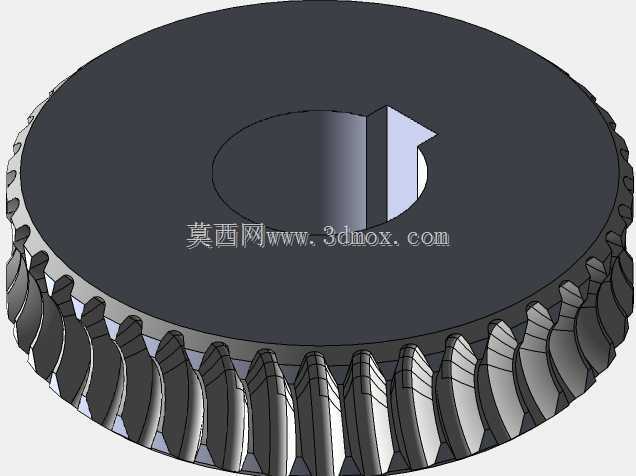

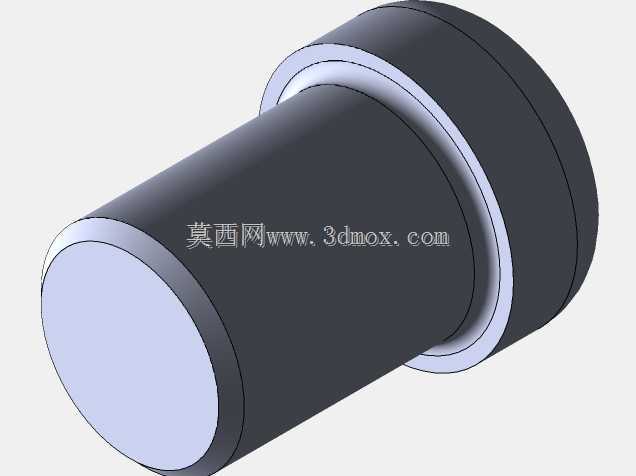

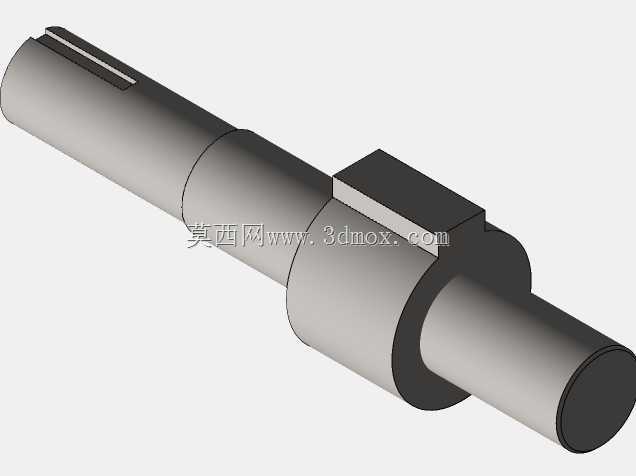

轴系设计上,蜗杆轴采用两端支撑的简支梁结构,两端分别配置了能承受径向与轴向复合载荷的轴承,因为蜗杆传动时会产生较大的轴向力,尤其是在正反转切换的工况下,轴向载荷的方向会发生变化,所以轴承的选型与端盖的压紧结构都做了对应设计,端盖通过螺栓固定在箱体侧壁,通过调整垫片的厚度可以控制轴承的游隙,避免轴系出现窜动,保证啮合间隙处于合理范围。蜗轮轴同样采用两端支撑结构,蜗轮与轴之间通过键连接实现扭矩传递,轴伸端设计了法兰连接结构,方便与被驱动的负载部件直接对接,不需要额外加装联轴器,能缩小整个传动单元的安装空间。
安装边界方面,这套减速结构的外形为规整的长方体,箱体底部预留了安装固定的平面与螺栓孔位,输入轴与输出轴呈90度垂直交错布置,输入轴的轴伸长度、直径,输出轴的法兰安装尺寸、轴伸长度都做了标准化的适配设计,能直接对接常规的Y系列小型电机与常见的负载接口。设计时也充分考虑了维护的便利性,箱体顶部预留了注油孔的安装位置,底部设置了放油螺塞的安装位,侧端盖拆卸后就可以直接检查蜗轮蜗杆的啮合磨损情况,不需要完全拆解整个箱体,日常维护的工作量很小。
从功能特性来说,这套蜗轮蜗杆减速结构具备反向自锁的特性,也就是只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这个特性在很多提升、俯仰调节类的工况里非常实用,比如小型输送线的升降机构、仪表的角度调节机构,不需要额外加装制动装置,就能避免负载出现反向滑落的问题,提升设备运行的安全性。同时单级蜗轮蜗杆传动就能实现比较大的传动比,相比齿轮减速结构,在相同传动比的情况下,整体体积更小,结构更紧凑,很适合安装空间受限的设备场景。
设计过程中,对齿面的接触强度、轴的扭转刚度、轴承的额定寿命都做了对应校核,箱体的壁厚、加强筋的位置都经过了受力优化,既不会因为壁厚过大造成材料浪费,也不会因为刚度不足导致运行时出现共振或者齿面偏载的问题。啮合侧隙的设计也考虑了不同工况下的热膨胀量,避免设备长时间运行后,因为温度升高导致齿面卡滞,同时合理的侧隙也能在齿面形成稳定的润滑油膜,降低齿面的磨损速度。
