搭载语音交互模块的智能电梯轿厢结构

　　这套带语音命令的电梯结构，核心是针对公共场景下电梯接触式操作存在的交叉感染风险、特殊人群操作不便等痛点做的功能拓展设计，在常规曳引式电梯的轿厢原有控制逻辑基础上，叠加了非接触式语音交互链路，不需要改动电梯原有核心安全控制回路，属于加装式的功能升级结构。从实际应用场景来看，这套结构可适配医院、养老机构、写字楼、公共交通站点等人流密集的垂直运输场景，尤其是在卫生防控要求较高的场景下，用户不需要抬手触碰轿厢内的楼层选层按钮、开门关门按键，只需要在轿厢内说出目标楼层、开关门等指令，就能完成呼梯操作，同时对于手部有残疾、怀抱物品无法腾出手操作按键的用户，也能大幅降低操作门槛。

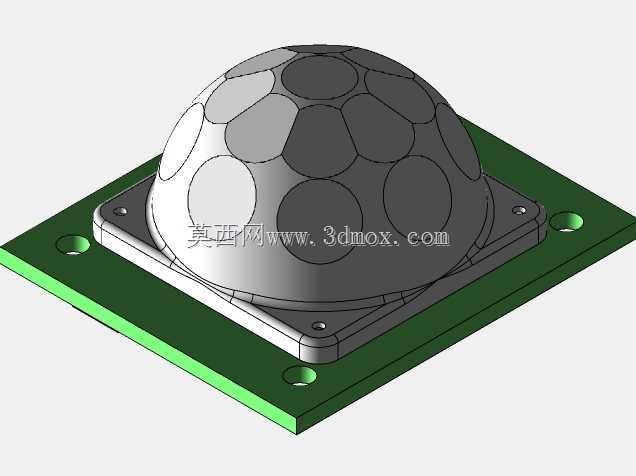

　　从功能特性来看，整套结构分为三个核心单元：首先是靠近检测传感单元，布置在轿厢内操控面板旁的拾音模块周边，采用人体存在传感方案，不是传统的红外对射或者声控触发，只有当用户进入拾音模块的有效检测范围，也就是距离面板0.3-0.8米的区间内，语音识别单元才会被唤醒，避免轿厢内日常交谈的声音被误识别，大幅降低误触发概率；其次是语音识别处理单元，内置降噪算法，能够过滤电梯运行过程中的导轨摩擦声、风机通风声、轿厢内背景杂音，精准识别用户的清晰指令，识别到有效指令后会做指令校验，比如识别到的楼层数是否在当前电梯服务的楼层区间内，避免无效指令传入控制系统；最后是信号转接单元，这个单元和电梯原有控制系统的按键回路做并联接线，不会切断原有按键的控制通路，也就是说语音控制和传统按键控制可以同时使用，不会因为语音模块故障导致电梯无法正常选层，符合电梯安全设计的冗余要求。

　　设计思路上，整套结构做了最小化改动的适配设计，拾音模块和传感模块的安装位置直接利用原有轿厢操纵盘的预留检修空位，不需要在轿厢壁上额外开孔打洞，安装时只需要拆开操纵盘的前面板，将模块固定在空位处，接好信号转接排线就能完成加装，不需要改动轿厢的承重结构，也不会影响操纵盘上原有按键、显示屏、紧急呼叫按钮的布局。外形尺寸上，整套语音模块的集成控制板尺寸控制在120mm80mm25mm以内，拾音咪头外凸尺寸不超过5mm，安装完成后不会突出操纵盘表面，避免过往乘客磕碰，也不会破坏轿厢内部的整体装修风格；安装边界方面，模块的供电直接取自操纵盘内现有按键回路的24V直流供电，不需要额外布置供电线路，信号输出端采用干接点信号和电梯控制系统对接，适配绝大多数品牌的电梯控制协议，不需要额外做协议开发，加装的施工周期可以控制在2小时以内，不会长时间影响电梯的正常使用。

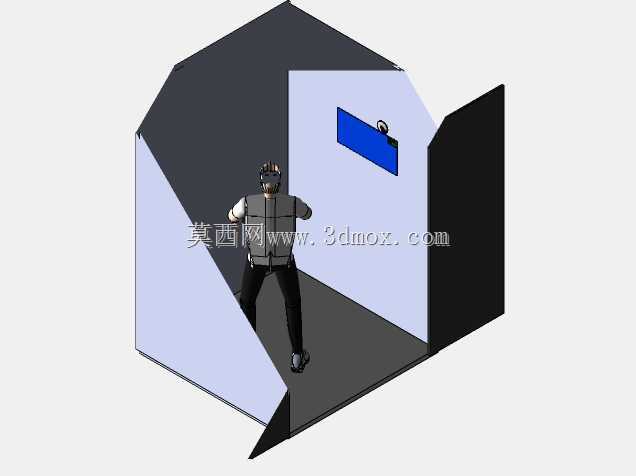

　　在结构细节上，拾音模块的拾音面做了斜向下15度的倾角设计，刚好对准站立在操纵盘前的用户嘴部高度，适配大多数成年人1.5米到1.9米的站立身高区间，不需要用户刻意低头或者凑近咪头说话，正常站立状态下说出指令就能被准确拾取；传感模块的检测角度做了60度的锥形范围限定，检测范围只覆盖操纵盘正前方的站立区域，不会检测到轿厢深处站立的其他乘客，避免其他乘客的交谈被误识别为操作指令。另外整套模块的外壳采用阻燃ABS材质，符合电梯内零部件的阻燃等级要求，所有接线端子都采用带锁扣的接插件，避免电梯运行过程中的振动导致接线松脱，引发接触不良的问题。从实际使用逻辑来看，当用户走到操纵盘前，传感单元检测到人体存在后，会给语音识别单元发送唤醒信号，此时模块上的提示灯从常亮红色变为闪烁蓝色，提示用户可以说出指令，用户说出比如“到5楼”“开门”“关门”这类指令后，识别单元完成指令解析，通过转接单元给电梯控制系统发送对应的按键触发信号，和手动按下按键的触发逻辑完全一致，电梯控制系统接收到信号后执行对应的动作，同时提示灯变回常亮红色，等待下一次唤醒，整个交互过程不需要用户触碰任何部件，响应延迟控制在0.5秒以内，和手动按键的响应速度基本一致，不会让用户产生明显的等待感。
