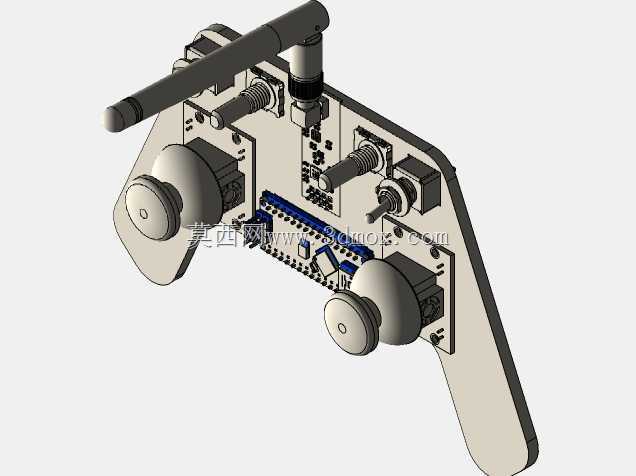

基于nrf24l01的手持简易遥控装置结构

　　这款手持遥控装置以nrf24l01无线通讯模块为核心搭建，主要面向小型智能设备、教学实验装置、小型移动机器人的近距离无线操控场景，在高校电子创新实训、小型创客项目、简易工业点位遥控作业场景中都能适配使用，可替代有线操控方案，解决短距离作业中线缆拖拽带来的操作限制问题。从实际操控逻辑来看，装置采用双摇杆电位器作为核心输入部件，两个摇杆分别对应被控设备的双轴运动控制，可实现前后、左右、转向等多维度动作指令输入，板载预留的多组按键接口可扩展功能通道，支持自定义模式切换、点位触发等附加指令，配合nrf24l01模块的2.4G通讯频段，可在开阔无遮挡环境下实现稳定的指令传输，满足常规小范围作业的操控距离需求。结构设计上采用一体化手持握柄造型，

　　整体轮廓贴合人手握持的自然弧度，握柄部分做了斜切收边处理，避免长时间握持产生的硌手感，主板安装位与操控元件布局完全匹配人手自然放置时的手指活动范围，双摇杆位置对应双手拇指的自然落点，侧边的调节旋钮、拨杆元件对应食指的操作范围，无需刻意调整手姿即可完成所有操控动作，降低长时间操作的疲劳感。元件布局层面，无线通讯模块的天线采用外置立式安装结构，布置在装置上端远离主板高频电路的位置，减少板载电路对无线信号的屏蔽干扰，天线安装座做了螺纹加固结构，可避免日常使用中磕碰导致的天线歪斜、焊点脱落问题；摇杆元件采用法兰式安装结构，通过四颗固定螺丝锁紧在面板上，安装面与面板之间预留0.2mm的间隙加装缓冲垫片，可抵消频繁扳动摇杆产生的结构应力，

　　避免长期使用后面板变形导致的摇杆卡滞问题。安装边界方面，装置整体外轮廓控制在成年人单手握持可覆盖的尺寸范围内，主板采用沉槽式安装结构，所有电子元件均布置在面板与后盖形成的封闭腔体内，面板与后盖通过侧边卡扣加底部螺丝的方式固定，接缝处做了止口结构设计，可阻挡日常使用中的灰尘、飞溅液体侵入腔体内部，适配车间、户外实训等多尘环境的使用需求；电池仓预留了常规锂电池的安装空间，供电接口布置在腔体内部，避免外接供电线影响手持操作的灵活性，后盖对应电池位置做了可拆式盖板设计，无需拆解整个壳体即可完成电池更换。设计过程中优先考虑了元件的通用性，所有操控元件、固定螺丝均采用行业通用标准件，后期维护更换时无需定制特殊配件，

　　主板固定柱与壳体采用一体化注塑成型结构，省去额外的铜柱安装工序，装配时只需将主板对准固定柱压入，锁紧固定螺丝即可完成主板装配，整体装配流程简单，适合小批量试制与教学场景下的组装调试。结构细节上，所有元件的开孔位置均做了公差补偿设计，摇杆、旋钮、天线的安装孔比元件外径大0.15mm，可抵消3D打印或者注塑生产时的成型收缩误差，避免出现元件装不进去或者装配后间隙过大的问题；壳体边缘做了R3圆角过渡处理，没有尖锐棱角，日常手持操作时不会划伤手部，面板表面做了细微的磨砂纹理处理，增加手部与壳体之间的摩擦力，出汗状态下也能稳定握持，不会出现打滑脱手的情况。
