四旋翼航拍作业飞行器结构设计方案

　　这套四旋翼飞行器的结构建模，完全围绕低空作业场景的实际使用需求搭建，没有做多余的装饰性结构，所有构件的尺寸边界都适配常规消费级作业无人机的载荷与运输要求。日常作业中，这类四旋翼结构可覆盖低空航拍测绘、农林小范围巡查、轻量载荷抛投等场景，相比固定翼飞行器，它不需要专用起降场地，在楼顶、林间空地等狭小空间就能完成垂直起降，悬停状态下的姿态稳定性更适合定点拍摄、定点数据采集类作业。

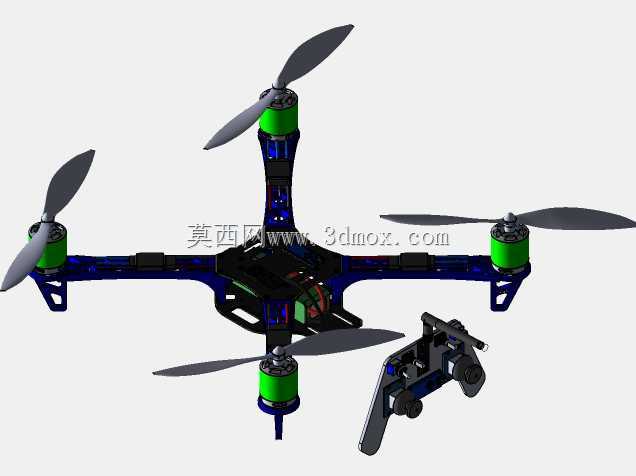

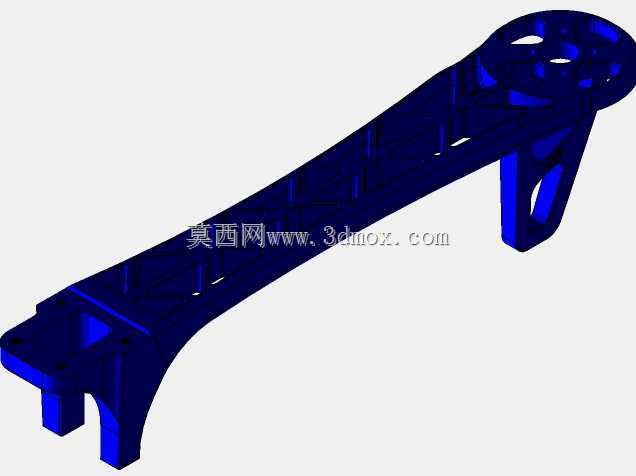

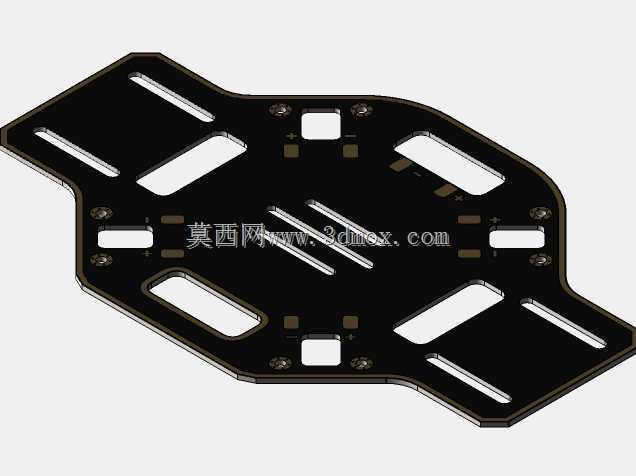

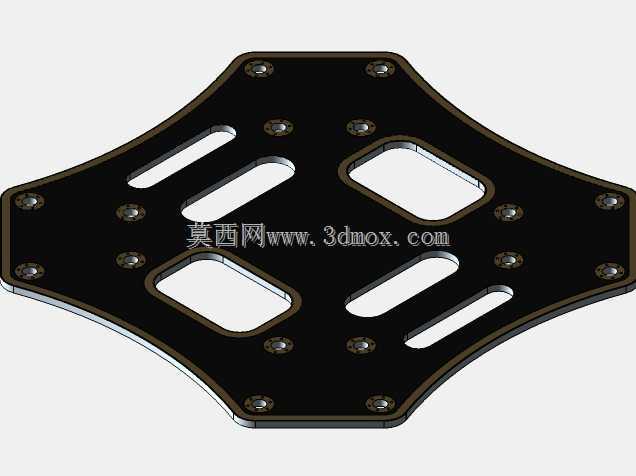

　　从结构设计逻辑来看，整个机架采用X型中心对称布局，四个机臂从中心飞控舱向外等角度延伸，每个机臂末端的动力安装座同轴度公差控制在0.1mm以内，避免电机运转时产生偏心振动影响飞控传感器的采样精度。机臂主体采用镂空加筋的结构形式，在保证1.2kg整机载荷下结构刚度的前提下，尽可能削减非受力区域的材料厚度，降低整机自重对续航时长的消耗。中心舱体的分层设计很明确，最上层预留GPS模块与磁罗盘的安装位，远离底部电调与电源线的电磁干扰区域，中间层为飞控主板的减震安装位，预留了3mm厚度的减震球安装间隙，下层为电池仓，电池仓的卡扣位置做了导向斜角设计，更换电池时不需要精准对位就能快速卡紧，适配外场作业快速换电的需求。

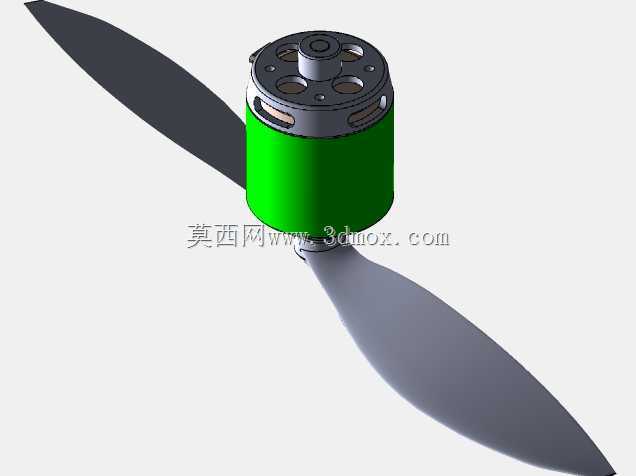

　　动力端的安装座设计考虑了不同规格电机的适配性，安装孔位兼容22系列、23系列外转子无刷电机的孔距，电机座下方预留了电调的走线槽，所有动力线都可以埋入机臂内部的走线腔，避免飞行中桨叶打到外露线材引发炸机。配套的遥控器模型也还原了实际作业用遥控器的结构布局，摇杆的电位器安装位、拨杆的行程空间、手机夹持架的铰接结构都做了1:1还原，遥控器背部的电池仓与手型贴合的曲面弧度，都按照手持操作的人机工程尺寸设定，长时间握持作业不会产生明显的硌手感。

　　安装边界方面，整机展开后对角电机轴的中心距为350mm，属于便携类四旋翼的常规尺寸，机臂与中心舱的连接采用快拆卡扣结构，拆卸后机臂可以贴合中心舱侧壁收纳，收纳后的整体尺寸不超过180mm180mm80mm，可以放入常规的双肩包隔层携带。桨叶采用10寸正反桨配对设计，每个桨叶的根部做了加强筋结构，避免大油门起飞时桨根应力集中断裂，桨叶与电机轴的配合采用快拆桨座设计，不需要工具就能完成桨叶的更换，外场作业时如果出现桨叶磕碰损坏，可以在1分钟内完成备件更换。起落架的高度设定为35mm，保证底部搭载的运动相机或者小型测绘传感器不会在起降时接触地面，起落架的支脚采用弧形缓冲结构，硬着陆时可以通过微小形变吸收冲击能量，避免冲击力直接传递到中心舱的飞控部件。

　　从实际使用的工况适配来看，整个机架的受力仿真按照5g的过载系数做校核，对应急减速、突风冲击等极端工况下的结构强度，机臂与中心舱的连接卡扣做了防脱锁止结构，不会因为飞行中的振动出现松脱。中心舱的侧壁预留了数传天线、图传天线的安装孔位，孔位位置避开了桨叶的旋转平面，避免金属天线对桨叶气流产生干扰，同时也减少桨叶旋转时对信号传输的遮挡。电池仓的尺寸兼容3S、4S规格的锂聚合物电池，仓内预留了泡棉填充空间，可以根据搭载的电池厚度调整泡棉厚度，保证电池在飞行过程中不会出现窜动影响整机重心。整套结构没有设计多余的异形曲面，所有结构件都可以通过注塑或者碳纤维板材切割加工实现，不需要复杂的五轴加工工序，加工成本控制在消费级无人机的可接受范围内，适合小批量试制或者个人DIY组装使用。
