亮面执手式室内门锁结构设计

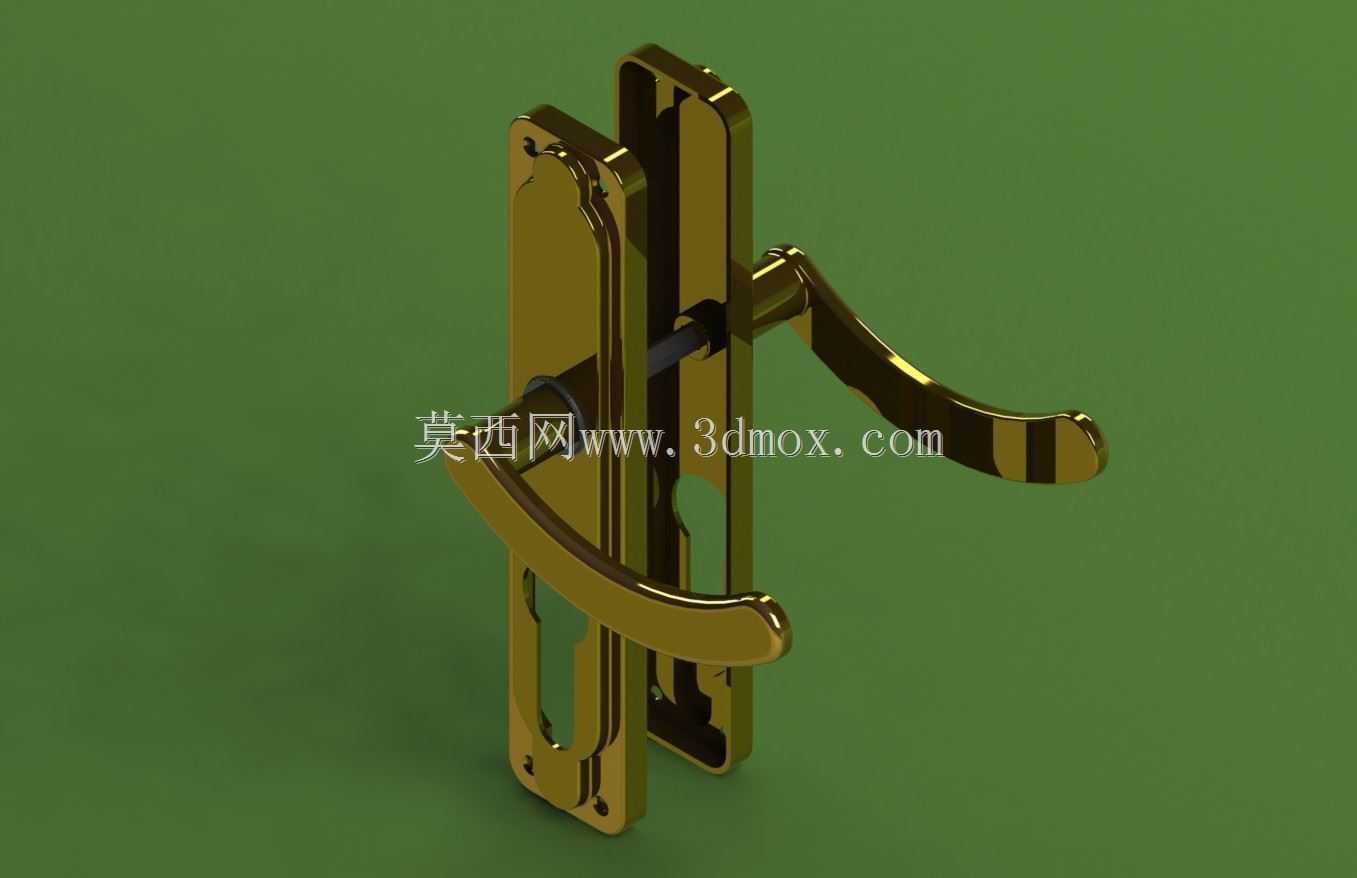

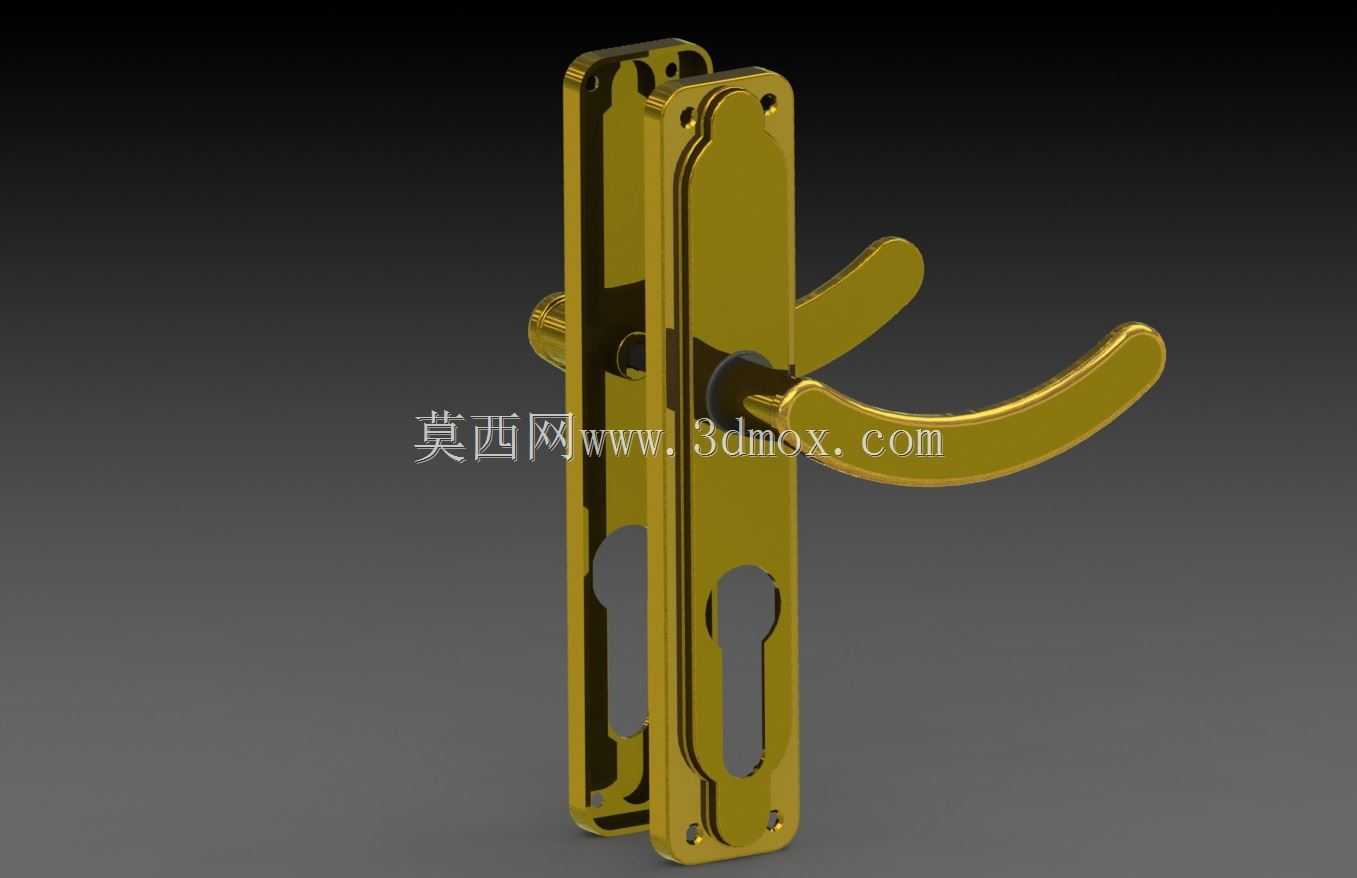

　　这款执手式门锁的三维结构，完全围绕民用室内门的日常使用场景做适配，日常家装里卧室、书房、办公室隔断门的启闭需求都能覆盖，区别于入户防盗锁的厚重结构，它的整体设计更偏向轻量化操作，不需要额外施加过大的握力就能完成锁舌的伸缩动作，老人小孩操作都没有门槛。从结构拆分来看，整套锁分为内外两个装饰面板、联动执手、方钢传动杆、锁体连接位几个核心部分，面板做了一体化的冲压成型轮廓，边缘做了R3的圆角过渡，既避免安装后锐边刮蹭衣物或者划伤使用者，也能让面板和门面贴合时不会出现突兀的棱角，适配市面上绝大多数厚度在38mm到45mm之间的室内平板门、实木门、复合免漆门，不需要对门体做额外的大规模裁切，只需要按照标准的50mm锁体孔位开孔就能完成安装。

　　执手的造型做了贴合人手握持弧度的曲线设计，握持段的截面做了微弧收窄，刚好贴合指关节的自然弯曲角度，转动执手时力臂长度经过测算，从转轴中心到执手末端的距离是120mm，按照普通人手部的握持力度，只需要施加不到15N的力就能带动方杆转动，完成锁舌的收回动作，长期使用也不会出现手腕发力疲劳的问题。面板背面做了定位凸台，安装时凸台可以直接卡入门体预先开好的安装孔里，不需要额外调整对位精度，两个面板通过对穿螺丝固定后，不会出现使用过程中面板偏移、晃动的问题，执手和面板的连接位置做了耐磨衬套的预留位，实际生产时衬套采用POM材质，既能降低转动时的金属摩擦异响，也能减少长期转动带来的结构磨损，保证执手十万次启闭后依旧不会出现松垮下垂的问题。

　　设计时特意考虑了不同装修风格的适配性，外观做了亮面金属质感的表面处理，不管是现代简约风、轻奢风还是偏传统的家装风格，都不会出现视觉上的违和感，面板上预留了锁芯孔位，既可以搭配不带钥匙的卫生间隐私锁芯，也可以搭配带钥匙的卧室锁芯，根据使用场景的不同可以灵活替换配件，不需要重新开模更换整体结构。传动结构上，方钢和执手的连接位做了防呆设计，方钢截面为标准正方形，插入执手连接孔时不需要区分角度，安装时哪怕是没有经验的装修工人，也能快速完成组装，不会出现方钢装歪导致锁舌卡滞的问题。锁体连接位的尺寸完全符合民用室内锁的通用标准，可以直接适配市面上绝大多数的5040、5045规格的室内锁体，不需要单独定制配套锁体，

　　后期维护更换配件时也能轻松找到替换件，降低用户的后期使用成本。从安装边界来看，整套锁安装完成后，执手向外突出门面的距离是65mm，不会因为突出过多导致过道狭窄处磕碰过往行人或者搬运物品时刮蹭，面板的宽度是52mm，长度是220mm，覆盖在门体开孔位置时，能完全遮住开孔产生的毛边，对开孔精度的容错率更高，哪怕安装时开孔有1-2mm的偏差，也能被面板完全遮盖，不会影响外观整洁度。结构设计时还做了防下坠的结构优化，执手转轴位置做了加强筋处理，哪怕长期向下按压执手，也不会出现执手下垂、无法回位的问题，内部的回位弹簧做了双弹簧对称设计，转动执手松手后，执手能快速回到水平初始位置，不会出现回位卡顿、偏斜的情况。
