H38S400B型旋转光电编码器结构设计

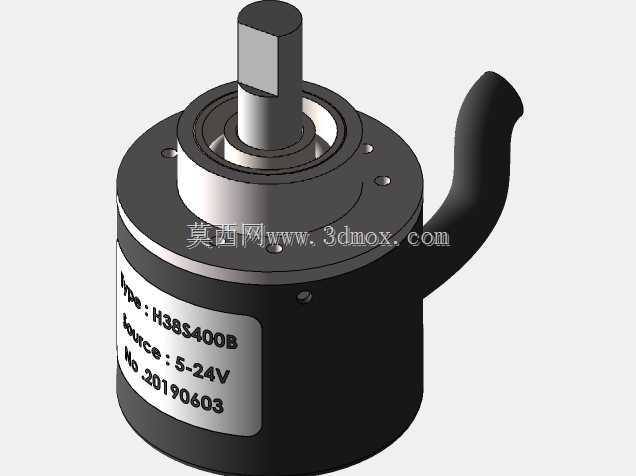

　　在工业自动化生产线的工位定位、伺服电机的闭环转速反馈、数控机床的进给轴位置校验、输送线的物料计数触发这类场景里，增量式旋转编码器是核心的传感检测部件，本次呈现的H38S400B型编码器结构，完全贴合工业现场的实际安装与使用需求做的三维还原。先从安装边界说起，这款编码器主体为圆柱形壳体，外径38mm，主体轴向长度不含出线弯管与伸出轴的部分为40mm，伸出轴为标准D型切边轴，轴径6mm，轴伸长度15mm，D型切边的设计是为了避免轴与配套联轴器转动时打滑，保证角度检测的同步精度，安装时法兰端预留了三个均布的M3螺丝孔，孔位分布圆直径30mm，适配市面上绝大多数标准编码器安装支架、电机后端盖的预留安装位，不需要额外做转接板加工，

　　能直接替换同规格的老旧编码器备件，降低现场改造的加工成本。出线部分采用侧出弯型橡胶护套线缆，出线方向垂直于编码器轴线，弯管的曲率半径做了12mm的圆角处理，避免线缆弯折角度过小导致内部线芯断裂，护套材质选用耐油丁腈橡胶，能适配车间里有切削液飞溅、润滑油滴落的工况，不会长期接触油污后出现护套开裂老化的问题。从功能特性上看，这款编码器为5-24V宽电压供电设计，能兼容市面上绝大多数PLC、运动控制器、伺服驱动器的IO口输入电压范围，不需要额外加装电压转换模块，现场接线时可以直接对接设备的控制回路，减少电气柜内的元件占用空间。内部结构的设计思路上，主体壳体采用6061铝合金车削加工后做黑色阳极氧化处理，既保证壳体的结构强度，

　　能承受安装时的锁紧力，同时阳极氧化层能起到绝缘、防锈的作用，避免车间潮湿环境下壳体生锈导致的信号干扰问题；轴系部分采用双轴承支撑结构，前后两个深沟球轴承分别布置在轴的两端，能承受一定的径向负载，比如现场安装时如果联轴器存在少量同轴度偏差，双轴承结构能避免轴承受偏载导致的早期磨损，延长编码器的使用寿命；码盘部分采用玻璃基底刻线码盘，刻线精度对应400脉冲每转，能满足绝大多数中低速工业检测场景的精度需求，码盘与轴之间采用涨紧套连接，避免长期正反转转动后码盘与轴之间出现相对滑动，导致计数偏差。实际使用中，这类编码器常被用在包装机械的送膜轴转速检测、自动化立体仓库的堆垛机行走轮位置反馈、纺织机械的罗拉转速同步控制、

　　AGV小车的驱动轮里程计数场景里，安装时需要注意伸出轴与被测轴的同轴度偏差控制在0.1mm以内，避免轴承受过大径向力导致损坏，同时线缆弯曲半径不能小于线缆外径的6倍，布线时要远离动力线缆，避免强电干扰导致的脉冲信号丢失。从三维建模的角度看，这个模型完整还原了编码器的外部装配细节，包括壳体上的标签刻印位置、法兰安装孔的倒角、D型轴的切边尺寸、出线弯管的弧度，在做设备整体装配设计时，可以直接调用这个模型做干涉检查，确认编码器安装后与周边的支架、线缆、运动部件不会出现碰撞，不需要再手动测绘编码器尺寸，能大幅缩短设备设计阶段的建模时间。另外壳体上的标签区域预留了型号、供电电压、序列号的刻印位置，和实物的标识位置完全一致，在做设备备件BOM整理时，能直接从模型上识别型号参数，避免备件采购时出现型号选错的问题。编码器的后端盖与主体壳体采用止口配合，止口配合间隙控制在0.02mm，既保证装配时的同轴度，也能起到一定的防尘作用，配合出线处的橡胶护套，整体防护等级能达到IP54，满足一般工业车间的防尘防溅水需求，不需要额外加装防护外壳。
