多接口工业传感控制终端壳体结构

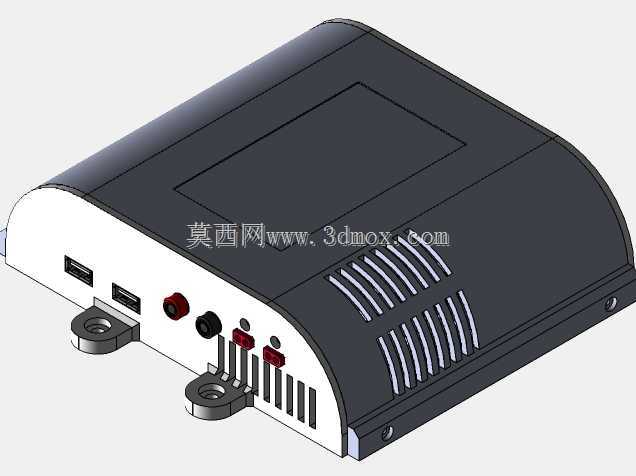

　　这款多接口工业传感控制终端壳体，主要面向工业现场多源传感数据采集、边缘端指令下发的应用场景，适配车间设备状态监测、小型产线工位信号中转、实验室测试台架信号汇总等实际工况，可作为传感信号汇聚节点的承载外壳，为内部电路板、接线端子、通讯模块提供可靠的物理防护。从实际使用需求出发，壳体前端预留了两组USB数据接口，可直接对接调试U盘、有线数据采集模块，无需额外转接；相邻位置设置了两组不同规格的圆形音频类接口，可接入模拟量传感信号输入、触发信号输出回路，接口旁的红色拨码开关可直接完成通道通断、地址码设置的现场操作，无需拆开壳体即可完成基础参数调整，适配现场快速调试的作业需求。壳体侧面设计了多组平行排布的格栅式散热槽，

　　槽体走向顺着设备安装后的空气流通方向，可在无额外风扇的被动散热条件下，将内部电路工作产生的热量及时导出，避免密闭壳体内积温过高导致元件工作漂移，散热槽的缝隙宽度控制在1.2mm，既保证通风效率，又可阻挡车间常见的大颗粒金属切屑、灰尘直接落入壳体内部。壳体底部伸出的两个带安装孔的固定耳，安装孔中心距按照工业标准导轨安装、墙面螺装的通用尺寸设计，固定耳与壳体主体采用一体化结构，避免分体式安装脚长期受振动出现松脱断裂的问题，安装孔内预留了嵌装金属衬套的位置，可防止螺丝锁紧时塑料壳体出现开裂。整体外形采用圆弧过渡的边角设计，没有尖锐的突出棱边，可避免现场安装、维护作业时人员被划伤，壳体上盖与下底座的拼合缝设置在侧面偏下位置，

　　拼合面做了阶梯式止口结构，可阻挡少量飞溅的切削液、冷凝水顺着缝隙渗入壳体内部，适配车间复杂的工况环境。设计过程中优先考虑了内部元件的排布空间，壳体内腔预留了标准PCB板安装柱的位置，安装柱高度按照常见工业控制板的元件最高高度设置，避免上盖装配时挤压板上的电容、接口元件；接口位置的开孔公差按照注塑件的通用精度要求预留，可保证外接插头插入时不会出现卡滞、对位不准的问题。壳体上表面预留了一块平整的矩形区域，可用于粘贴设备标识、通道标签，方便现场运维人员快速识别设备对应的监测点位。从安装边界来看，壳体整体厚度控制在45mm以内，可直接安装在设备电控箱的侧方、产线支架的横梁位置，不会占用过多的安装空间，接线端全部朝向正面，

　　安装后所有线缆可从正面完成插拔操作，无需在设备侧面预留额外的操作空间，适配紧凑的工位安装场景。壳体的材质选型预留了ABS阻燃塑料、铝合金压铸两种方案的适配空间，不同材质版本的安装尺寸完全一致，可根据使用场景的防护等级、抗冲击要求灵活替换，无需重新设计内部安装结构。
