车载传感器L型折弯安装固定支架结构

　　在车载传感检测单元的配套安装结构设计中，这类折弯成型的金属支架是衔接传感器本体与车体安装基面的核心承载构件，日常应用场景覆盖车载环境感知模块、舱内状态检测传感器、底盘工况采集单元的安装固定，需要同时兼顾安装定位精度、车载振动工况下的结构强度，以及狭小装配空间内的布局适配性。从实际使用需求出发，这类支架首先要解决的是传感器的安装姿态固定问题，车载场景下传感器的检测角度偏差会直接影响数据采集准确性，比如用于检测舱体位移、部件相对位置的接触式或非接触式传感器，一旦安装基面出现形变或者定位偏移，采集到的位置数据就会出现系统性误差，进而影响关联控制系统的判断逻辑，所以支架的结构刚性是设计阶段首先要考量的指标。

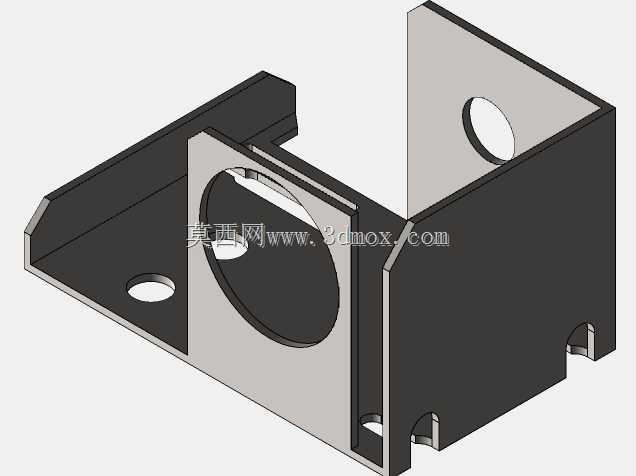

　　从结构形态来看，这款支架采用多面折弯的一体式钣金成型结构，没有额外的拼接焊缝，整体由一块金属板材经裁切、冲孔、多道折弯工序加工完成，这种设计的优势在于减少了装配环节的累计误差，同时避免了拼接位置的应力集中问题，更适配车载场景下长期受振动、交变载荷的使用环境。支架的水平基面作为与车体安装位贴合的承载面，上面预留的两个圆形安装孔用于穿设固定螺栓，孔位的间距匹配车载安装位的通用螺柱布局，安装时可以通过螺栓预紧后微调水平位置，保证传感器安装后的同轴度符合检测要求。垂直方向的两个折弯立板分别承担不同的功能，其中面积较大的带圆孔立板是传感器的主安装面，圆孔的直径匹配常用圆柱型车载传感器的外径，安装时传感器从孔位穿入后通过侧面的锁紧结构或者端面法兰固定，保证传感器的检测端朝向预设的检测方向；另一侧的窄边立板则起到结构加强的作用，通过折弯形成的直角边提升整个支架的抗扭刚性，避免车辆行驶过程中持续振动导致支架出现形变，立板边缘预留的半圆缺口是走线让位结构，传感器的连接线缆可以从缺口位置引出，避免线缆被支架边缘挤压破损，同时也能规整走线路径，减少车载复杂环境下线缆被其他运动部件剐蹭的风险。

　　设计过程中需要重点考量安装边界的适配问题，车载场景下的安装空间往往十分紧凑，尤其是内饰夹层、底盘部件间隙、舱体边角位置，留给安装支架的空间余量很小，所以这款支架的折弯高度、各边的延伸长度都经过针对性压缩，在保证足够安装接触面的前提下尽可能缩小整体体积，避免和周边的线束、管路、其他结构件产生干涉。水平安装面的宽度和长度尺寸控制在刚好覆盖两个安装孔位的范围，不会过多占用安装基面的面积，两个立板的折弯高度匹配传感器本体的安装深度，既不会因为立板过高导致支架整体重心偏移，也不会因为立板过矮无法为传感器提供足够的侧向支撑。主安装面的圆孔位置经过同轴度校核，保证传感器安装后检测端面与检测目标面的平行度符合公差要求，孔边做了去毛刺处理，避免安装时刮伤传感器的外壳涂层。

　　从实际装配的角度出发，这类一体式折弯支架的加工一致性更好，批量生产时的尺寸公差更容易控制，相比焊接拼接的支架，不需要额外做焊后打磨、应力消除工序，加工效率更高，成本也更可控。表面处理可以根据车载使用环境选择镀锌或者喷塑工艺，提升耐锈蚀能力，应对底盘位置的泥水侵蚀、舱内的温湿度变化环境。支架的各个折弯转角处都预留了微小的工艺圆角，避免应力集中导致长期受载后出现裂纹，同时也能避免安装过程中锐角划伤操作人员。在实际选型使用时，需要确认安装孔位与车载基面的螺柱位置匹配，主安装孔的直径与所用传感器的外径适配，同时要核算支架的承载能力，确保在车辆急加速、急减速、持续颠簸的工况下，支架不会出现塑性形变，保证传感器的位置精度始终处于设计允许的范围内。这类支架虽然属于小型配套结构件，但却是传感检测系统可靠运行的基础保障，结构设计上的细节处理直接影响整个检测单元的长期工作稳定性。
