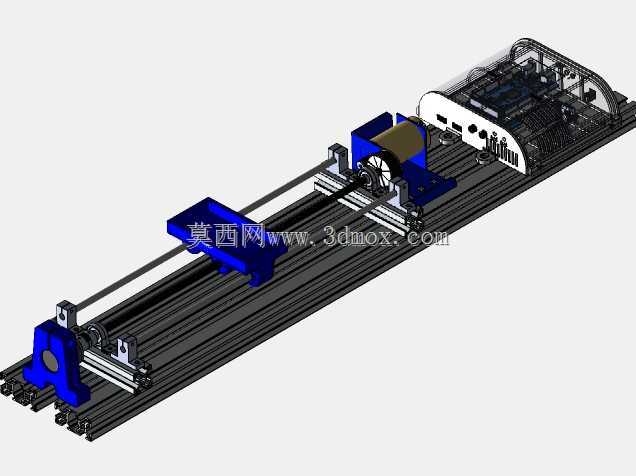

台式直线移动执行机构三维结构

　　这套台式移动执行结构，最初的设计需求来自实验室小型检测工位的物料移位场景——不少桌面级光学检测、元件分选工位，需要在有限的台面上实现工件的平稳直线往复输送，既不能占用过多垂直安装空间，又要保证移动过程的位置精度，避免工件晃动影响检测数据。从结构布局来看，整套设备以标准工业铝型材作为搭建基底，铝型材的槽道直接用来安装传动组件、限位部件以及末端的控制模块，不需要额外加工定制安装底板，既压缩了整体组装周期，也方便后期根据工位需求调整各部件的安装位置，适配不同长度的移动行程需求。

　　传动部分采用同步带搭配线性导轨的组合，这种选型思路是权衡了成本、精度与运行噪音后的结果：相比丝杠传动，同步带传动的运行阻力更小，高速往复移动时不会出现丝杠摩擦升温导致的热变形问题，适合短行程高频次的往复动作场景；而线性导轨直接承担滑台的径向与轴向负载，滑台通过滑块与导轨嵌合，移动过程中不会出现侧向偏移，滑台台面预留了标准的螺纹安装孔，可以直接固定工装夹具、检测探头或者待搬运的小型工件，不需要二次加工转接板。

　　设备末端集成了驱动控制与传感检测模块，驱动板、接线端子都集中布置在铝型材机架的一端，既缩短了电机与驱动板之间的接线长度，减少信号干扰，也让整体走线沿着铝型材槽道排布，避免线缆外露剐蹭。位置检测用的传感元件直接安装在导轨两端的极限位置以及滑台的原点位置，不需要额外设计传感安装支架，利用铝型材的槽道螺母就可以快速调整传感的触发位置，适配不同的行程限位需求。

　　从安装边界来看，整套设备的整体宽度控制在单张标准实验台的可用宽度范围内，底部的铝型材支脚预留了安装孔，可以直接通过螺栓固定在桌面或者小型设备台架上，不需要额外做地基或者大型支撑结构；垂直方向的高度控制在较低区间，不会遮挡检测工位的光路，也方便操作人员在滑台上下取放工件。滑台的移动行程可以通过更换不同长度的铝型材横梁、同步带来调整，最长可以覆盖单张桌面的纵深长度，最短可以压缩到十几厘米的微行程，适配不同的工位动作需求。

　　在结构细节设计上，两端的带轮座采用了分体式可调结构，张紧同步带的时候不需要拆解整个机架，只需要调整带轮座的固定螺栓位置就可以完成张紧度调节，后期维护更换同步带的操作难度很低。滑台部分做了轻量化镂空设计，在保证结构刚性的前提下降低了移动部分的自重，既可以减少驱动电机的负载，也能降低高速移动时的惯性冲击，让启停动作更平稳，不会因为惯性导致工件移位。所有的传动部件都没有额外加装外防护罩，一方面是桌面级设备的运行速度不高，不存在高速飞溅的风险，另一方面也方便日常观察传动部件的磨损情况，及时清理槽道内积攒的灰尘或者碎屑，避免卡滞。

　　这套结构除了用在实验室检测工位，也可以直接移植到小型3D打印设备、桌面级点胶机、小型物料分选设备上作为直线移动轴使用，所有的安装接口都采用通用标准件，不需要定制特殊的连接件，设计阶段就考虑了通用化适配的需求，不同场景下只需要更换对应长度的型材和同步带，调整驱动参数就可以直接投入使用，不需要重新做整体结构设计。建模过程中所有的配合间隙都按照实际机加工与组装公差预留，铝型材的连接角件、螺栓螺母都采用标准件库的通用模型，组装的时候不会出现干涉问题，导轨与铝型材的安装基准面做了共面约束，保证安装后导轨的直线度符合运行要求，不会出现滑台卡滞或者移动阻力过大的问题。
