车用宽压直流有刷驱动电机结构设计

　　这款车用宽压直流电机的三维结构设计，首先要考虑车载场景下的复杂工况适配——车载供电系统本身存在电压波动特性，冷启动、大负载接入时电压会出现明显跌落，发电机满负荷工作时电压又会抬升，因此5V到20V的宽压适配设计，能够覆盖乘用车、改装特种车辆、车载便携设备的多数供电场景，不需要额外增加稳压模块就能直接接入车载电路，减少外围电路的冗余设计。从实际用途来看，这类小功率直流电机主要承担车载小负载的动力输出，比如车载自动遮阳帘的驱动、车载储物盒的电动开合、改装车载小桌板的升降驱动、车载通风装置的动力源，也可用于车载旅居改装场景下的小型机构驱动，适配旅居车改装里的小功率动作部件需求。

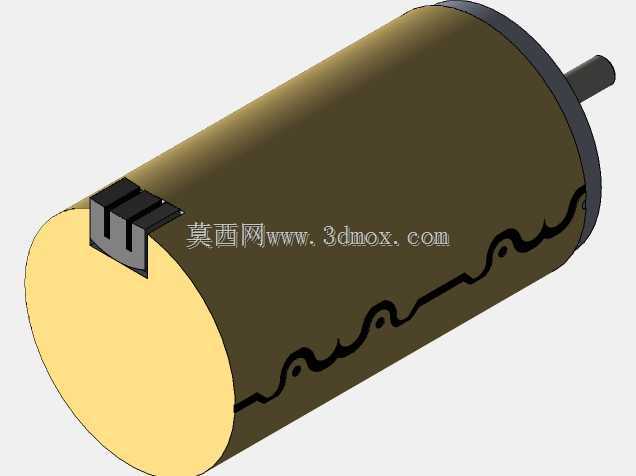

　　从功能特性上看，该结构采用圆柱式外壳设计，外壳做了哑光耐磨处理，能够耐受车载场景下的轻微摩擦、灰尘附着，端盖与壳体的配合采用止口定位，保证同轴度的同时，也能阻挡车载环境下的灰尘、少量溅水进入电机内部，适配车内非密封安装空间的使用要求。输出轴采用单出轴设计，轴端做了扁位结构，方便与传动齿轮、同步带轮做周向固定，避免传动过程中出现打滑，接线端采用侧置插片式结构，插片做了防呆设计，正负极插片尺寸存在差异，装配时不会出现接反的问题，插片外部预留了接线护罩的安装位，能够避免车载震动环境下接线脱落、短路的风险。

　　设计思路上，首先优先保证安装的通用性，圆柱壳体的外径采用行业通用的安装尺寸，能够直接适配市面上多数标准电机固定支架，不需要单独定制安装座，降低改装和替换的成本。内部定子与转子的间隙做了均匀化设计，建模时严格控制气隙的均匀度，保证电机运转时的震动控制在较低水平，适配车载场景下对噪音、震动的要求，避免电机运转产生的异响影响驾乘体验。壳体表面的波浪形加强筋设计，并不是单纯的装饰结构，一方面能够增加壳体的结构强度，在受到轻微挤压时不会出现壳体变形蹭到转子的问题，另一方面能够增加壳体的散热面积，电机长时间运转时产生的热量能够通过加强筋更快散发到空气中，避免车载密闭安装空间下电机过热烧毁。

　　从外形尺寸与安装边界来看，建模时严格控制了电机的总长度，包括输出轴、尾部端盖的总长度控制在常规小功率车用电机的尺寸范围内，安装固定位的孔位间距符合通用支架的安装标准，输出轴的伸出长度做了限位设计，装配时不会因为轴伸过长导致与周边部件发生干涉。侧置的接线端高度也做了控制，接线完成后整体的径向尺寸不会超出壳体外径过多，在狭小的安装空间内也能顺利布置，不需要额外预留过大的接线空间。建模过程中对所有配合面都做了公差预留，止口配合的公差采用过渡配合，既保证装配时的同轴度，又不会出现装配过紧导致端盖压装时壳体变形的问题，输出轴与轴承的配合采用基孔制公差，保证轴承内圈与轴的紧密配合，避免高速运转时出现跑圈的问题。另外在电机尾部的端盖上预留了碳刷维护的窗口位置，长时间使用碳刷磨损后，可以直接打开维护窗口更换碳刷，不需要将整个电机从设备上拆解下来，降低后期维护的难度，这一点对于车载改装场景来说非常实用，毕竟车载安装位置往往比较紧凑，整体拆解的工作量较大。
