插销式门闩锁闭执行结构三维数模

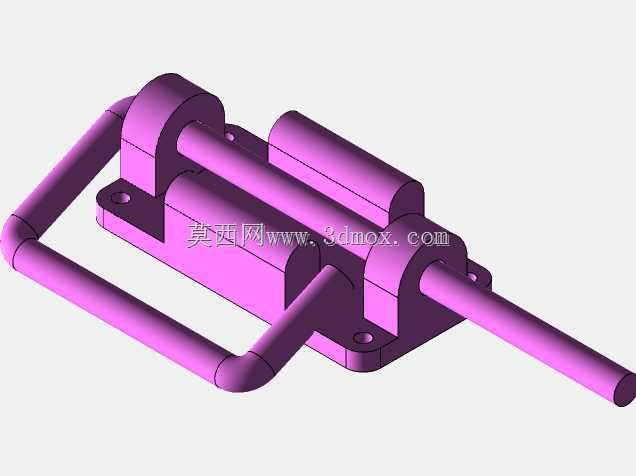

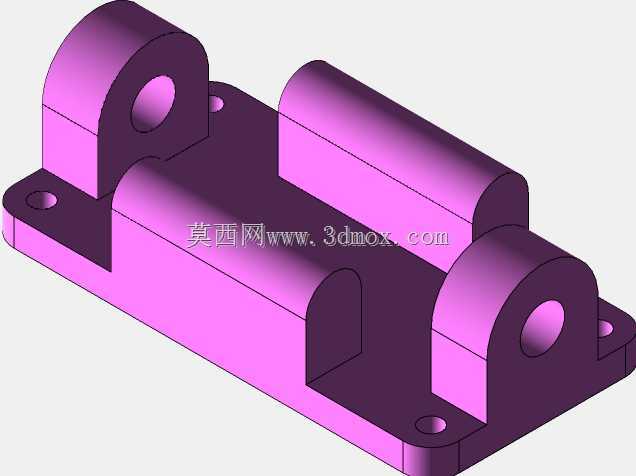

　　日常接触的各类柜体、舱门、小型设备检修门的锁闭需求里，插销式门闩是应用频次极高的纯机械锁闭结构，不需要复杂的电子控制逻辑，依靠刚性构件的位移实现锁止与解锁，可靠性远高于多数卡扣式快锁结构，在存在一定振动的工业设备舱、户外机柜、仓储柜门场景下，这类结构的失效概率极低。这套结构的核心动作逻辑是通过轴向滑动的插销杆，插入门框对应位置的锁孔内，实现门体与固定框架的刚性连接，限制门体绕铰接轴的转动自由度，相比旋转式锁舌，插销式结构的锁止接触面积更大，抗侧向冲击的能力更强，遇到外力冲撞时不容易出现锁舌变形滑脱的问题。从结构布局来看，整个构件采用双安装座的支撑形式，两个带安装孔的基座分别布置在插销杆的两个受力段，

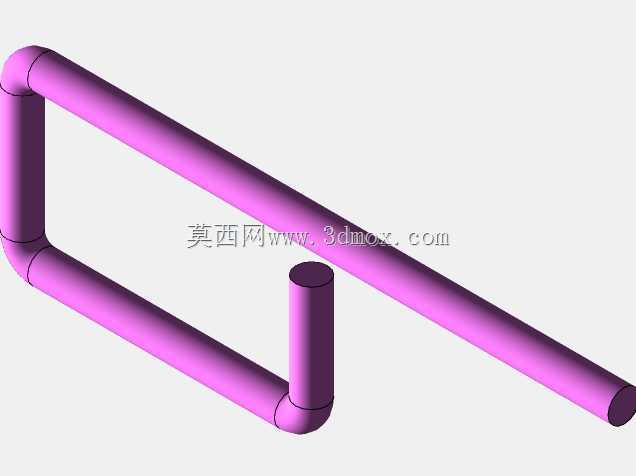

　　基座上的沉头安装孔可以适配M4或者M5规格的内六角螺钉，安装时直接将基座固定在门体内侧的预设安装平面上，不需要在门体上加工复杂的沉台或者异形槽，只需要保证两个基座的同轴度在0.1mm以内，就能保证插销杆滑动顺畅，不会出现卡滞。考虑到手动操作的便利性，结构上集成了U型弯折的操作手柄，手柄和插销杆采用刚性连接，操作人员只需要扳动手柄就能带动插销杆完成轴向移动，手柄的弯折角度经过适配，操作时的施力方向和人手自然握持的角度匹配，不需要刻意调整手腕姿势就能完成解锁或者锁止动作，即使戴着手套操作也能稳定施力，不会出现打滑的问题。在结构细节设计上，插销杆和基座的配合段采用了间隙配合的公差设计，单边间隙控制在0.02-0.05mm之间，

　　既保证滑动过程没有明显的旷量，也不会因为加工误差或者长期使用后的积尘导致滑动卡涩，基座内部预留了少量的储油空间，可以填充少量润滑脂降低滑动摩擦阻力，长期使用不需要频繁维护。整个结构的外形轮廓没有尖锐的外凸棱角，所有边角都做了R1以上的圆角处理，安装在门体内侧不会剐蹭操作人员的衣物或者皮肤，也不会因为磕碰导致构件变形。安装边界方面，整个构件的总长度适配常规30-50mm厚度的门体，插销杆的有效行程在25mm左右，锁止状态下插入门框锁孔的深度不小于15mm，即使门框和门体之间存在少量的安装间隙，也能保证可靠锁止，不会因为门体晃动导致插销脱出。两个安装基座的中心距根据插销杆的长度做了匹配，安装孔的位置公差控制在±0.2mm以内，

　　现场安装时即使存在少量的钻孔位置偏差，也能通过螺钉与安装孔的间隙进行补偿，降低现场安装的精度要求。不同于需要配套锁芯的门锁结构，这类门闩结构属于纯机械的锁闭执行件，可以根据使用需求额外搭配挂锁孔或者电子锁止模块，拓展不同的安全等级需求，比如在需要权限管控的设备舱上，可以在手柄的活动路径上增加锁止挡片，搭配挂锁或者电磁锁就能实现权限管控，不需要改动主体结构。从受力角度分析，插销杆采用整根圆钢式的结构设计，没有中间的连接薄弱点，承受径向剪切力的时候，应力会均匀分布在整个杆体截面上，两个支撑基座的位置刚好对应插销杆的受力支点，锁止状态下外力施加在门体上时，剪切力会直接传递到两个基座上，不会在插销杆上形成过大的弯矩，长期使用不容易出现杆体弯曲变形的问题。U型手柄的连接处做了局部的加强结构，和插销杆的连接部位采用大圆角过渡，避免扳动手柄的时候在连接处产生应力集中，即使操作人员施加较大的扳动力，也不会出现手柄断裂或者变形的问题。这类结构在实际应用中，除了常规的柜门、舱门场景，也可以用在小型工装夹具的快速定位、可拆卸防护栏的快速锁止等场景，只需要调整插销杆的长度和安装基座的尺寸，就能适配不同的安装空间需求，结构的拓展性很强。建模过程中，所有的配合面都做了公差适配的结构优化，没有出现过定义或者干涉的问题，滑动副的运动行程和实际使用需求完全匹配，装配的时候可以直接按照配合关系完成组装，不需要额外调整零件尺寸。
