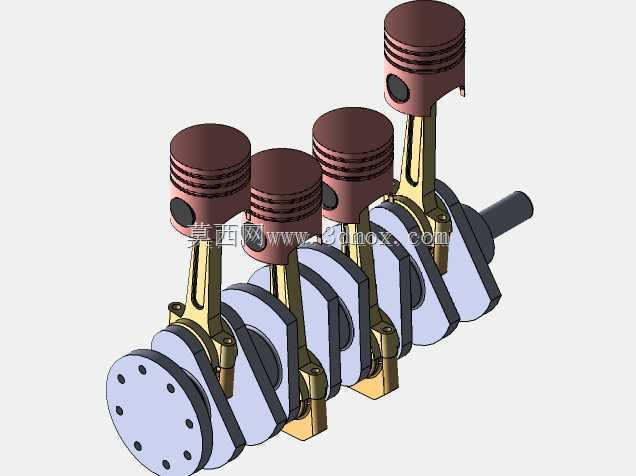

直列四缸发动机曲柄连杆机构装配结构

　　这套曲柄连杆机构是往复式内燃机的核心动力转换单元，日常在乘用车、轻型商用车的动力总成中承担核心功能，负责将活塞承受的燃气爆发压力转化为曲轴的旋转扭矩，最终向外输出动力驱动车辆行驶，同时还会带动配气机构、冷却水泵、机油泵、发电机等发动机附属部件同步运转。从实际应用场景来看，这类直列四缸布局的曲柄连杆组件，广泛适配1.0L-2.5L排量的自然吸气或涡轮增压汽油机，部分小排量柴油机也会采用同结构设计，相比三缸结构运转平衡性更优，相比六缸结构体积更小、重量更轻，兼顾了动力输出平顺性与机舱布置便利性，是当前民用燃油车动力系统中应用占比最高的结构形式。

　　从功能特性来看，整套组件的运动匹配直接决定发动机的动力输出效率、运转平顺性与使用寿命。活塞部分采用带三道环槽的设计，顶部两道为气环，负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，第三道为油环，负责刮除气缸壁上多余的机油，防止机油窜入燃烧室参与燃烧。活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套之间自由转动，保证磨损均匀，降低局部接触应力。连杆部分采用工字形截面设计，在保证足够的抗拉、抗压强度与抗弯曲刚度的前提下，尽可能降低往复运动质量，减少高转速下的惯性力载荷，连杆大头采用剖分式设计，通过连杆螺栓与曲轴连杆轴颈装配，轴瓦表面的减磨合金层可有效降低运转过程中的摩擦损耗。曲轴部分采用整体式锻造结构，四个连杆轴颈按照1-3-4-2的点火间隔角错开布置，保证各缸做功冲程均匀交替，输出扭矩更平稳，曲轴两端分别设计有前端驱动轮安装位与后端飞轮连接法兰，前端的平衡块与轴颈一体成型，用于平衡曲柄连杆机构运转时产生的旋转惯性力与往复惯性力，降低发动机整机振动。

　　从设计思路来看，整套结构的建模过程完全遵循内燃机设计的工程规范，首先根据目标排量确定单缸工作容积，反推活塞直径与行程，再根据活塞行程确定曲轴的曲柄半径，连杆长度的选取则综合考虑摆动角度、活塞侧压力与整机高度的平衡，通常连杆长度与曲柄半径的比值控制在3.2-4之间，比值过小会导致活塞侧压力增大，加剧气缸壁磨损，比值过大则会增加整机高度，不利于机舱布置。活塞的型线设计并非正圆柱，而是采用中凸变椭圆结构，冷态下活塞裙部直径略大于头部，且垂直于活塞销方向的直径大于活塞销方向，保证热态下活塞膨胀后能与气缸壁均匀贴合，避免出现拉缸或敲缸问题。曲轴的平衡设计需要经过精确的动平衡计算，通过调整平衡块的质量与质心位置，将一阶、二阶往复惯性力与旋转惯性力控制在合理范围内，部分机型还会额外加装平衡轴来抵消二阶惯性力，进一步提升运转平顺性。

　　从安装边界来看，整套机构装配时需要严格控制各部件的配合间隙：活塞与气缸壁的配合间隙通常控制在0.02mm-0.04mm之间，间隙过小易导致热态下活塞卡滞，间隙过大则会出现敲缸异响、密封性下降问题；活塞销与活塞销座、连杆小头衬套的配合间隙控制在0.005mm-0.01mm之间，保证运转灵活无卡滞；连杆大头轴瓦与曲轴连杆轴颈的配合间隙控制在0.02mm-0.06mm之间，间隙过大会导致机油压力不足、异响加剧，间隙过小则会出现烧瓦抱轴故障。曲轴的轴向间隙通过止推片控制，通常保持在0.1mm-0.3mm之间，既限制曲轴的轴向窜动，又保证曲轴受热膨胀时有足够的伸长空间。装配过程中连杆螺栓需要按照规定扭矩与转角分多次拧紧，避免预紧力不足导致连杆松脱，或预紧力过大导致螺栓塑性变形断裂。整套机构的所有运动部件都需要压力润滑或飞溅润滑保证，曲轴的主轴颈、连杆轴颈都设计有贯通的油道，机油从主油道进入主轴颈后通过油道输送到连杆轴颈，再通过连杆杆身的油道输送到活塞销位置，为各摩擦副提供持续的润滑与冷却。
