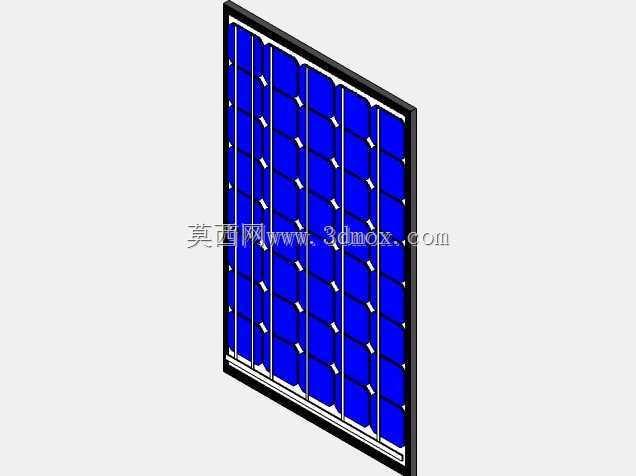

晶硅光伏发电组件结构三维设计

　　在分布式光伏电站、集中式地面光伏场站、工商业屋顶光伏系统的实际选型与结构搭建环节，光伏组件作为核心光电转换单元，其结构合理性直接决定整套发电系统的长期运行可靠性与发电效率表现。这款光伏组件的三维结构设计，完全围绕户外长期服役的工况需求展开，从边框承载结构到内部电池片排布，再到层压封装的层次设计，都贴合实际工程安装与运维的使用要求。

　　从实际应用场景来看，这类组件既可以适配固定倾角的地面支架安装，也能匹配BIPV建筑光伏一体化的嵌入安装需求，还可用于户用屋顶的平铺架设，不同安装场景下的结构受力边界，在建模阶段都做了对应考量。组件的核心功能是将照射到表面的太阳光能通过晶硅电池的光生伏特效应转换为直流电能，再通过汇流条、接线盒将电流导出至后端逆变设备，整个结构设计首先要保障电池片的受力安全，避免户外风压、雪压、温度交变带来的隐裂问题。

　　设计思路上，首先确定了60片规格晶硅电池的矩阵排布逻辑，每串电池片通过互联条完成串联焊接，片间预留的膨胀间隙完全匹配硅材料的温度形变系数，避免高低温循环下的焊带拉扯断裂。外层采用低铁超白钢化玻璃作为透光保护层，表面的微结构处理兼顾透光率与自清洁能力，玻璃下方的EVA胶膜层在建模时预留了层压后的厚度压缩量，保障封装后电池片与玻璃、背板之间无空隙，杜绝水汽渗入带来的功率衰减。铝合金边框的结构设计采用空腔加加强筋的截面形式，既控制整体重量，又能满足2400Pa风载荷、5400Pa雪载荷的力学要求，边框四周的安装孔位、接地孔位、排水槽结构都按照通用安装标准做了精准定位，安装时无需额外打孔即可适配主流压块、支架的安装尺寸。

　　外形尺寸与安装边界方面，组件整体外轮廓尺寸匹配行业通用的1650mm*990mm规格区间，边框厚度35mm，安装孔位的中心距严格控制在支架安装的通用公差范围内，组件背面的接线盒位置设置在短边居中位置，出线方向可适配上下走线、左右走线的不同桥架布局，接线盒的防护等级对应IP67结构尺寸，建模时预留了线缆弯折的安全空间，避免安装时线缆过度弯折导致的破损。层压后的组件总厚度控制在40mm以内，重量控制在18kg左右，既满足人工搬运安装的承重要求，也能适配各类轻型屋顶的载荷限制。

　　从结构细节来看，电池片之间的汇流条排布避开了安装受力的集中区域，边框角部的角码连接结构做了密封槽设计，建模时还原了注胶后的密封结构，保障户外暴雨、沙尘环境下的边框内部无积水积灰。玻璃与边框之间的密封胶条厚度按照压缩30%的装配状态建模，还原实际装配后的密封压紧力，避免长期使用后胶条老化渗水。整个模型的结构细节完全还原量产组件的实际装配关系，可用于光伏系统的支架匹配校核、安装干涉检查、场站排布模拟等工程场景，也可作为新能源结构设计人员的参考案例，帮助设计人员快速掌握光伏组件的结构组成与安装边界要求，在做系统配套设计时减少尺寸匹配失误，提升场站设计的落地效率。
