戴尔PCI插槽级进冲压模具三维结构

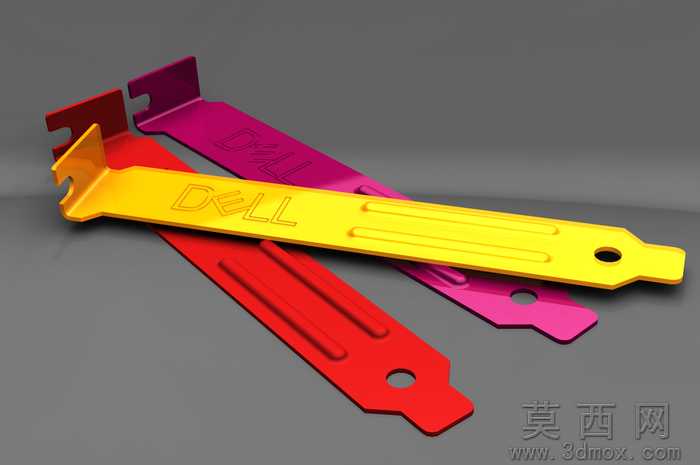

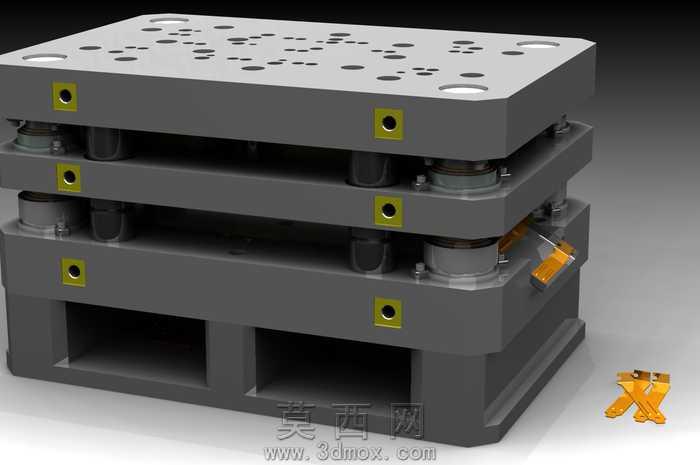

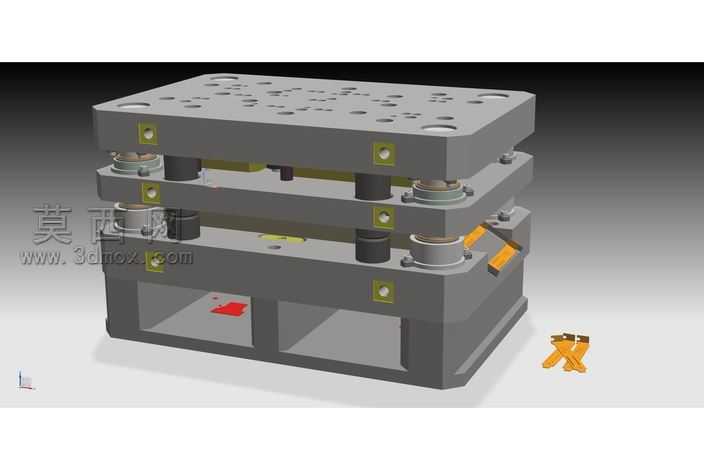

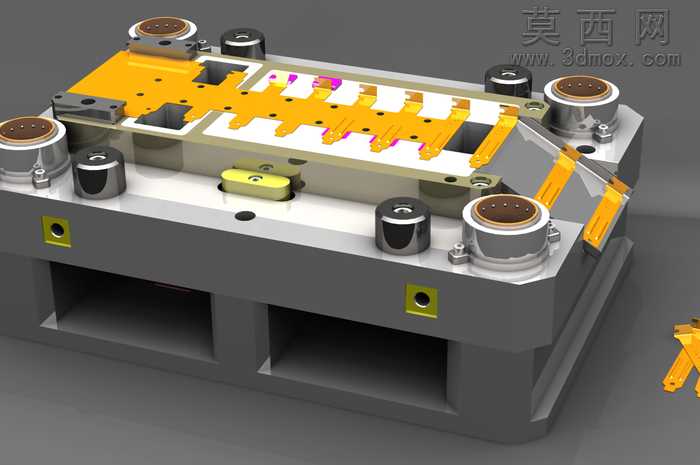

本作品为戴尔PCI插槽级进模的三维建模成果，建模过程严格遵循精密冲压级进模的设计规范，完整还原了模具的上下模座、导柱导套、凸模组件、凹模镶块、定位机构、卸料结构等全部核心零部件。建模阶段采用参数化设计思路，对各模板的安装孔位、导柱配合公差、凸模固定槽位进行了精准的尺寸约束，确保各部件装配关系完全符合实际生产的模具装配逻辑，无干涉错位问题。渲染阶段针对不同模具部件赋予了贴合实际的材质属性：上下模座采用灰铸铁材质表现，还原铸铁件哑光深灰的金属质感与表面细微的铸造纹理；导柱导套采用轴承钢材质，添加高反光金属材质与表面精磨的高光效果，体现导向部件的高精度加工特性；凸模与卸料板镶块采用合金工具钢材质，区分出热处理后的金属色泽差异；待冲压的料带采用铜合金与工程塑料结合的材质表现，清晰呈现PCI插槽端子的排布结构与料带送进的工位顺序。结构设计上，该级进模采用多工位依次冲压的布局，沿料带送进方向依次设置了冲裁、弯曲、成型、落料等工位，导柱采用可拆卸式滚珠导套结构保证长期冲压的导向精度，卸料板设置了独立的弹性卸料结构保证料带在冲压过程中平稳压紧，定位装置采用导正销与侧刃组合的定位方式，确保每一次冲压送料的步距精度满足PCI插槽端子的尺寸公差要求。建模过程中对模具的避空位、让位槽、螺丝过孔、销钉定位孔等细节结构均做了完整还原，能够清晰展现级进模连续冲压生产PCI插槽零件的完整工作逻辑，可用于冲压模具结构学习、精密端子模设计参考以及模具装配工艺的演示场景，直观呈现电子接插件类级进模的典型结构特点与设计要点。
