带挂钩圆柱拉伸弹簧结构设计

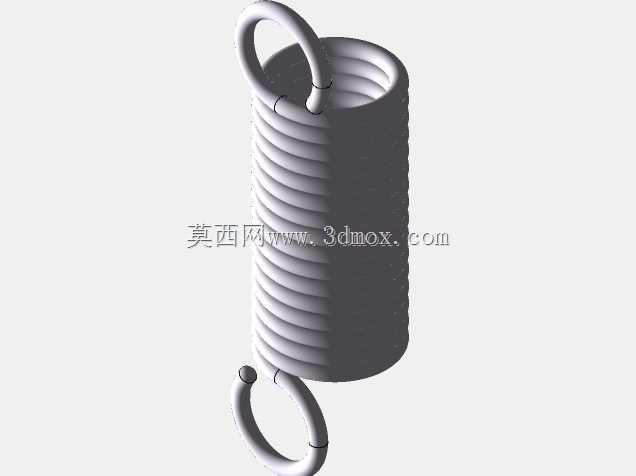

　　在各类机械传动、缓冲复位、张紧调节的工况场景里，拉伸弹簧是应用频次极高的弹性储能零件，这款带双侧挂钩的圆柱螺旋拉伸弹簧，适配多数需要提供轴向回拉力的装配场景，小到自动化产线的微动复位机构、工装夹具的张紧结构，大到小型设备的减震复位组件、阀门启闭的回位结构，都能见到这类结构的弹簧身影。不同于常规压缩弹簧依靠端面承压提供弹力，拉伸弹簧的工作逻辑是在两端受轴向拉力时，簧圈之间产生反向的收缩回弹力，以此抵消外部拉力、带动连接部件复位，因此两端的挂钩结构是这类弹簧的核心受力部位，设计时需要重点考量挂钩的弯折强度与挂接适配性。这款弹簧采用等节距圆柱螺旋结构，簧体部分的簧圈在自由状态下为紧密贴合状态，没有压缩弹簧常见的圈间间隙，

　　这一设计能最大化利用轴向安装空间，在相同的簧体长度下获得更长的有效拉伸行程，避免无效空间占用。两端的挂钩采用圆钢一体弯折成型，挂钩的弯折半径经过合理匹配，既不会因为弯折半径过小导致弯折处应力集中出现断裂风险，也不会因为半径过大导致挂接后出现松脱、晃动的问题，挂钩的开口方向与簧体轴线保持平行，能保证拉力沿弹簧轴向传递，避免出现偏载导致簧圈错位、弹力衰减过快的问题。从安装边界来看，这类弹簧的安装需要预留足够的拉伸行程空间，安装时两端挂钩分别挂接在两个需要实现相对复位的部件挂点上，挂点的销轴直径需要略小于挂钩的内圈直径，保证弹簧受拉时挂钩能在挂点上小幅自适应转动，抵消装配时的微小同轴度误差，避免挂钩处承受额外的弯曲应力。设计这类弹簧时，

　　簧丝直径的选取直接决定了弹簧的刚度与承载能力，需要根据实际工况的最大拉力、允许的最大拉伸长度来匹配对应的簧丝直径与有效圈数，有效圈数越多，相同拉力下的拉伸变形量越大，弹簧的刚度越低，适合需要大行程、小拉力的复位场景；有效圈数越少则刚度越高，适合需要大拉力、小行程的张紧场景。在实际应用中，这类弹簧常被用于小型设备的舱门复位结构，当舱门被拉开时弹簧被拉长产生回弹力，松开舱门后弹簧自动收缩带动舱门闭合，相比扭簧类复位结构，拉伸弹簧的安装位置更灵活，不需要设置专门的扭簧转轴，能适配更多异形安装空间。另外在自动化设备的皮带张紧结构中，这类拉伸弹簧也常被使用，通过弹簧的拉力持续给张紧轮施加压力，保证皮带传动过程中始终保持合适的张紧力，

　　避免皮带打滑、跳齿的问题，此时弹簧的刚度需要匹配皮带的张紧力要求，刚度过大会导致皮带磨损加快，刚度过小则无法提供足够的张紧力。在工装夹具的定位结构中，这类弹簧可以带动定位销实现自动复位，当外力推动定位销退出定位孔时弹簧被拉长，外力撤除后弹簧收缩带动定位销自动弹入定位孔完成定位，结构简单可靠，不需要额外的复位动力源。设计建模过程中，簧体的螺旋升角需要匹配簧丝直径与弹簧中径，保证簧圈紧密贴合的同时不会出现圈间干涉，两端挂钩的过渡段需要做平滑的圆弧过渡，避免应力集中，在挂钩与簧体的连接位置，需要保证簧丝的连续性，不能出现结构突变，否则在长期交变载荷作用下容易在连接位置出现疲劳断裂。另外弹簧的端部挂钩需要做去毛刺处理，避免安装时划伤操作人员，同时也能减少挂接时的应力集中点。在选型匹配时，除了刚度与行程参数，还需要考虑弹簧的工作环境，如果是在腐蚀环境下使用，需要匹配对应的防腐材质，如果是在高温环境下使用，则需要选用耐高温的弹簧钢材质，避免高温下弹力衰减过快影响使用效果。这款弹簧的结构属于典型的通用型拉伸弹簧结构，结构简单可靠，加工工艺成熟，通过调整簧丝直径、弹簧中径、有效圈数、挂钩尺寸，就能快速适配不同的工况需求，是机械结构设计中非常基础且应用广泛的弹性零件。
