工程制图用绘图圆规结构设计

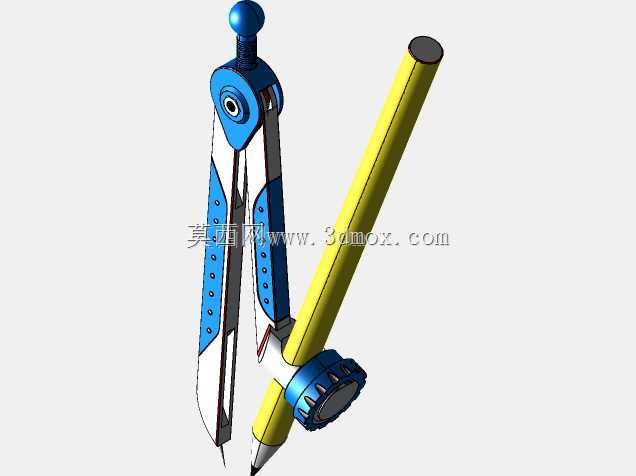

　　这款绘图圆规的结构设计，核心围绕工程手工制图场景的实际使用需求展开，在机械制图、建筑制图、工程测绘现场的手绘作业环节，这类工具是一线设计人员、测绘人员完成圆弧绘制、尺寸量取、等分线段作业的核心手动器具，区别于普通学生用文具圆规，其结构强度、调节精度、操作手感都针对专业制图场景做了针对性优化。从结构组成来看，整套构件包含铰接式规脚主体、铅芯夹持组件、钢针定位组件、半径调节旋钮、顶部握持球头几个核心部分，规脚主体采用蓝白双色的硬质结构设计，铰接位置设置了耐磨转轴结构，保证两个规脚开合过程中无旷量、转动阻尼均匀，不会因为长期使用出现转轴松垮导致绘图半径偏移的问题。其中一个规脚集成了可伸缩的铅芯夹持结构，

　　配套的黄色笔杆夹套可以适配不同直径的绘图铅芯、甚至可替换为针管笔夹头，满足不同线型的绘制需求；另一个规脚的底端为淬硬处理的钢针尖头，作业时扎入图板纸面作为定位圆心，针尖的锥度经过优化，既可以保证定位时不打滑，又不会在纸面留下过大的针孔破坏图纸完整性。半径调节旋钮设置在两个规脚的中部连接位置，采用滚花防滑外圈设计，作业时单指即可推动旋钮完成半径微调，旋钮内置的阻尼锁紧结构可以在调整到目标半径后自动锁止规脚开合角度，避免绘图过程中规脚移位导致圆弧尺寸超差。顶部的球形握持头采用光滑圆弧过渡，长时间握持绘图时不会硌手，施力时可以均匀将压力传递到两个规脚，保证钢针定位端不偏移、铅芯端划线粗细均匀。从安装与使用边界来看，

　　这套圆规完全展开后最大绘图半径可覆盖常规A0幅面图纸内的大半圆弧绘制需求，收拢后整体尺寸可放入常规绘图工具盒，不会占用过多收纳空间；规脚表面的防滑点状凸起设计，在手部有汗渍或者佩戴薄劳保手套操作时也能稳定持握，不会出现打滑脱手的情况。在结构设计的细节上，铅芯夹套的锁紧结构采用侧压式弹性夹头，更换铅芯时不需要额外工具，按压夹套侧面的解锁按钮即可抽出残余铅芯、装入新铅芯，松开后即可自动锁紧，适配工程制图现场快速换芯的作业节奏；钢针定位端设置了可回缩结构，收纳时可以将针尖缩回规脚内部，避免针尖扎破工具盒内衬或者划伤操作人员。铰接转轴的位置采用了叠片式耐磨结构，两个规脚的连接面经过精密研磨，开合过程中全程阻尼一致，

　　不会出现某一段过松或者过紧的情况，绘制小半径圆弧时可以精准控制开合角度，绘制大半径圆弧时也不会因为规脚自重导致角度变化。不同于普通塑料材质的文具圆规，这款结构的规脚主体采用刚性更强的材质设计，即使在较硬的绘图纸、甚至晒图蓝图表面绘图，也不会出现规脚弯曲变形的问题，铅芯端的压力可以始终垂直于纸面，避免出现划线粗细不均、断线的情况。在实际工程作业场景中，这类专业绘图圆规不仅用于手绘图纸作业，在现场测绘时也可以配合钢直尺完成小尺寸圆弧的半径比对、工件倒角的圆弧度快速校验，甚至在钣金下料的手工划线环节也能临时作为划线规使用，钢针端可以在薄钢板表面划出清晰的定位线，满足现场临时作业的需求。设计过程中也充分考虑了不同使用习惯的操作需求，调节旋钮的位置设置在持握时手指自然触碰的区域，不管是左手还是右手操作都可以顺畅完成半径调节，不需要反复调整持握姿势；规脚的开合角度范围经过反复验证，最小可以绘制直径1mm的小圆弧，最大展开角度下两个规脚不会出现结构干涉，覆盖了工程制图中绝大多数圆弧绘制的尺寸需求。铅芯夹套的同轴度经过结构优化，装入铅芯后笔尖与规脚铰接中心的连线始终与钢针定位点保持共面，不会出现铅芯偏斜导致绘制的椭圆失真的问题，保证绘制出的圆弧圆度符合工程制图的线型精度要求。
