弯钩锚固螺栓配套六角螺母SolidWorks结构

　　弯钩锚固螺栓属于土建、设备基础和管线支架中常见的预埋紧固件，模型将弯钩杆体、全螺纹段和配套六角螺母作为一个完整装配来表达，适合在结构校核、支架布置和安装干涉检查时直接使用。杆体一端采用大半径J形弯钩，另一端加工出外螺纹，弯钩部分在混凝土或基础结构内形成机械锚固，螺纹端则穿过连接板、设备底板或支架孔位，通过六角螺母施加预紧力，使被固定对象与基础之间形成可靠连接。

　　从实际使用场景看，这类零件并不依靠单一摩擦传力。直杆段承担轴向拉力，弯钩在埋入段改变力流方向，把端部荷载扩散到周围混凝土或基体中；外露螺纹段负责调节安装位置并传递螺母压紧力。设备底座、管廊支吊架、轻型平台、幕墙附属构件、电缆桥架和厂房内悬挂点，都可能采用类似钩形锚栓。相比直杆膨胀件，弯钩螺栓更适合在浇筑阶段预埋，后期承载方向明确，检修时也能通过螺母拆卸更换上部连接件。

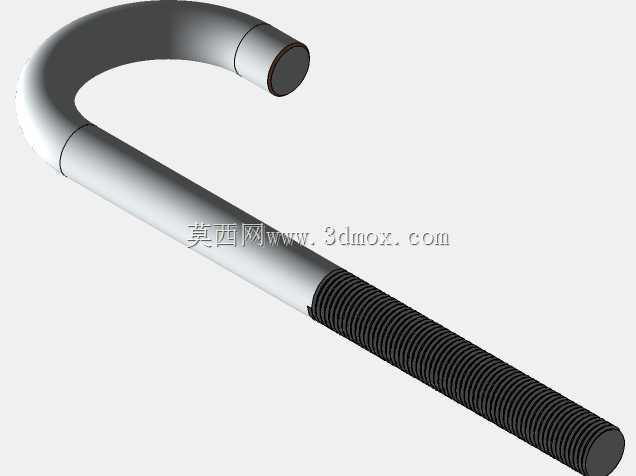

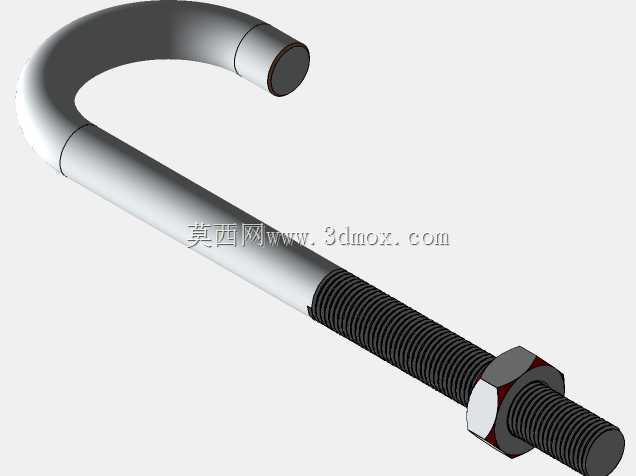

　　建模时杆体不宜简单用等直径圆柱代替。弯钩中心线需要保持连续平滑，弯曲半径过小会造成局部应力集中，也不符合实际冷弯工艺；半径过大则会增加埋入深度和基础占用空间。模型中弯钩过渡区与直杆段保持同一公称杆径，端部断面封闭，螺纹段从直杆末端延伸至螺母配合区域，牙型按连续螺旋特征表达，能够直观显示螺母旋合长度和外露余量。六角螺母端面与被压板面之间的贴合关系也被保留，便于检查拧紧后是否存在螺纹不足、螺母偏斜或连接板孔边干涉。

　　外形尺寸方面，选型时首先要确定螺纹规格、杆体总长、弯钩内径、弯曲中心高度、螺纹有效长度和螺母厚度。安装边界不只包括外露杆件所占空间，还应考虑预埋深度、弯钩水平投影、混凝土保护层厚度以及浇筑后孔位偏差。上部连接板开孔通常略大于螺纹大径，孔径过大会降低压紧面积，过小则不利于现场对位。螺母拧紧后，螺纹应露出适当牙数，既不能让螺母完全吃到螺纹末端，也不应留下过长悬伸段，以免运输、安装和维护过程中发生碰撞。

　　设计思路上，弯钩方向应与主要受力方向匹配。受拉工况下，弯钩埋入段需要有足够锚固长度；若存在侧向荷载或振动，还应结合垫板、双螺母或防松措施综合考虑。杆体材料通常要求较高屈服强度和延伸率，冷弯区域不能出现裂纹、明显截面缩颈或表面损伤。三维装配中把螺母放在真实旋合位置，可以帮助设计者判断扳手空间：螺母外侧需要预留套筒或扳手转动范围，连接板下方也要保证杆件穿过路径无遮挡。

　　在设备基础布置时，钩螺栓的位置往往与底板孔群、焊缝、加强筋和混凝土边缘距离相关。若弯钩过于靠近基础边缘，锚固区混凝土可能发生劈裂；若多个钩栓间距过小，埋入段弯钩会相互重叠，影响浇筑密实度。模型将弯钩开口朝向、螺纹旋向和螺母压紧面清楚呈现，能够在施工图阶段提前发现这些问题。对于管线悬挂场景，还需把吊钩、卡箍或连接件与螺栓轴线对齐，避免偏心拉力使杆体承受附加弯矩。

　　该结构的功能重点在于“预埋锚固+外露可调压紧”的组合。弯钩提供基础内的抗拔能力，螺纹段提供现场装配能力，螺母则把零件连接转化为可控制的夹紧约束。三维表达中保留杆体弯曲连续性、螺纹配合段、螺母六角外形和端面接触关系，能够为工程人员进行承载判断、安装空间复核和紧固件选型提供直接参考。
