单侧安装带法兰面锁紧盲栓紧固件

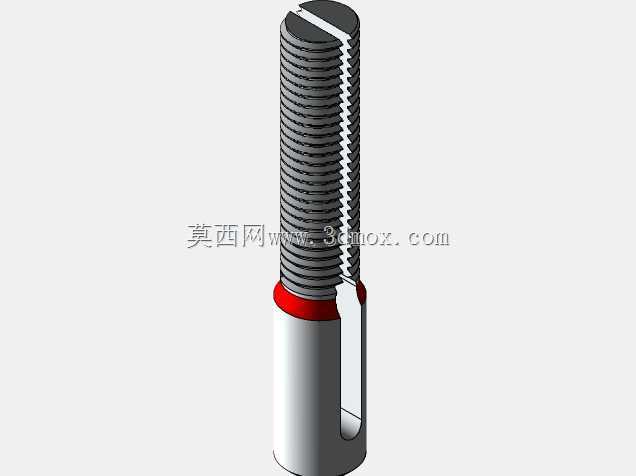

　　在轨道交通车厢内饰板装配、风电塔筒内壁线缆支架固定、大型钣金机柜封闭腔体内部件锁附这类作业场景中，操作人员往往只能从被连接板的单侧触及作业面，传统贯穿式螺栓需要双侧对位、伸手到腔体另一侧扶稳螺母才能完成拧紧，遇到封闭窄腔、夹层厚度超过手臂可达深度的工况时，常规螺栓完全无法完成装配，盲栓就是针对这类单侧作业痛点开发的专用紧固件。这款盲栓的整套结构包含带轴向开槽的栓体、一体式法兰面锁紧螺母、配套平垫以及栓体下端的膨胀锁爪结构，栓杆上段加工连续标准三角外螺纹，中段为光面承载杆身，下段沿轴向开出对称通槽，槽内预装可向外撑开的金属锁爪，装配时先在被连接的叠层板材上预钻匹配栓杆外径的通孔，从作业侧将栓体整体穿入孔内，栓体下端穿过所有叠层板后，

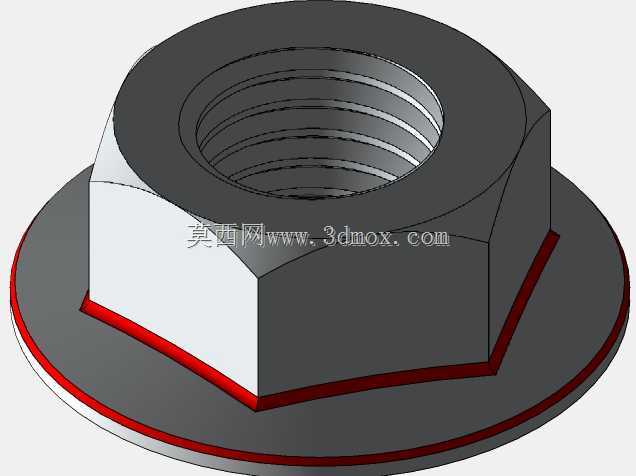

　　预先收拢在杆身槽内的锁爪会在顶推结构作用下沿槽道向外翻折，最终贴死在被连接板的背面，此时从作业侧套入法兰面螺母，用扳手卡住螺母六角面逐步拧紧，法兰盘下的环形接触面会均匀压合在表层板材的安装面，随着拧紧扭矩上升，栓杆被轴向提拉，背面撑开的锁爪与正面法兰面形成双向夹持，把多层叠合的板材牢牢压合在一起，全程不需要操作人员将手伸入板材另一侧，完全在单侧完成全部锁附动作。从结构设计逻辑来看，栓体下段的开槽长度经过匹配，锁爪完全撑开后形成的背面承压投影直径远大于预钻孔径，不会出现栓体从孔内被拉出的失效问题；法兰螺母自带的大盘面替代了单独加装平垫的工序，增大了与板材表面的接触面积，即使被连接板是厚度较薄的铝板、复合绝缘板，

　　也不会因为拧紧压强过大压溃板面，六角螺母的对边尺寸采用标准通用规格，现场用普通开口扳手、棘轮扳手或者电动套筒都可以直接作业，不需要定制专用安装工具。栓杆中段的光杆部分长度对应常见的夹层连接厚度范围，设计时预留了足够的夹持调节余量，面对不同厚度叠层的装配场景，只要总夹层厚度落在栓体有效夹持区间内，都可以通过螺母的拧入行程调整锁紧力，不需要针对每种板厚单独定制紧固件。螺纹段的长度覆盖螺母完全拧紧后的啮合余量，拧紧后螺纹末端露出螺母顶面的牙数满足通用紧固件装配规范，保证所有螺纹牙型都充分参与承载，不会出现啮合牙数不足导致的螺纹滑丝脱扣。在设备运维场景中，这类盲栓的优势同样突出，很多已投用的自动化生产线外围防护钣金、

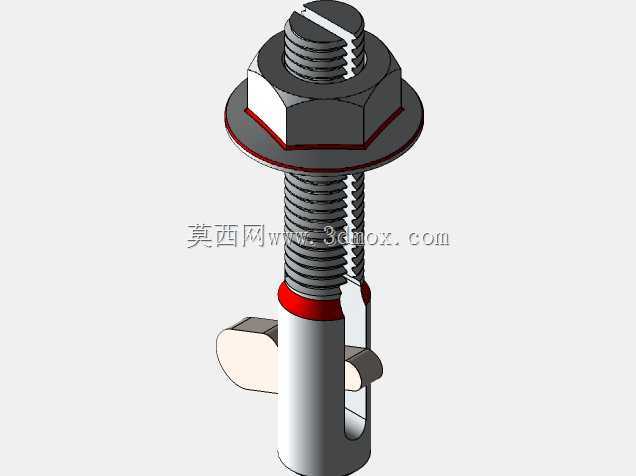

　　大型工程机械的驾驶室覆盖件，背面被机架、管线完全遮挡，后期加装传感器支架、走线固定座时，无法拆开整个覆盖件去背面穿螺栓，使用盲栓只需要在现场对应位置钻孔，单侧放入栓体拧紧即可完成固定，大幅减少运维改造的拆机工作量。建模过程中完整还原了栓体下端开槽的缝隙宽度、锁爪翻折后的形态、法兰盘与螺母结合处的圆角过渡、螺纹首尾的不完整牙型细节，装配关系按照实际装配顺序约束：锁爪收拢状态下栓体可以顺畅穿过安装孔，螺母拧动时栓体仅产生轴向位移不会随螺母同步转动，法兰面与板材接触后继续拧紧时锁爪完全贴紧板背，整个运动逻辑和现场实际装配动作完全一致。安装边界方面，预钻孔的孔径需要控制在栓杆外径与锁爪收拢外径之间，孔位边缘距离板材折弯边的最小距离要大于法兰盘半径，避免扳手拧紧时和折弯边发生干涉，板材背面需要预留出锁爪完全撑开的空间，不能有紧贴板背的凸起结构阻挡锁爪翻出，拧紧扭矩按照栓体材质对应的螺纹扭矩规范施加，既保证叠层板之间无相对窜动，也不会因为拉力过大导致锁爪变形、板面压陷。这类紧固件相比铆钉，可拆卸重复锁紧，需要调整内部部件时拧下螺母即可取出栓体，不会像抽芯铆钉那样拆除时破坏孔位；相比焊接固定，不会在板材表面产生焊接热变形，也不需要后续打磨焊疤、补漆防腐，在对装配效率、后期可维护性要求高的装备制造场景中，已经逐步替代传统双侧螺栓、铆钉用于封闭夹层的连接作业。
