管道固定用U型弯臂带螺母紧固连接件

项目分类:通用五金配件 发布时间:2022-05-03 ID:617359
  • 管道固定用U型弯臂带螺母紧固连接件
  • 管道固定用U型弯臂带螺母紧固连接件
  • 管道固定用U型弯臂带螺母紧固连接件

  在工业管道布设、钢结构支架搭建、小型设备机架组装的现场,这类U型弯臂紧固件的使用频率远超很多人的认知,它不像高强度六角螺栓那样承担大载荷的结构拼接,却在管线固定、辅件限位的场景里有着不可替代的作用。做结构设计的时候,很多新人容易忽略这类小紧固件的安装边界,往往在支架建模完成后才发现预留的穿装空间不足,或是螺栓弯弧内径和待固定管道的外径不匹配,导致现场安装时要么强行掰弯螺栓破坏镀锌层,要么只能临时扩孔调整支架位置,反而耽误整体装配进度。

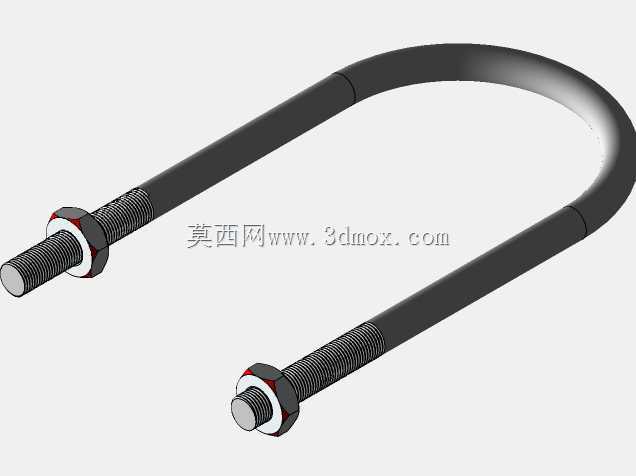

  从实际功能来看,这类U型连接件的核心作用是将圆形截面的管材、棒材牢牢贴合在安装基面或是支架横梁上,两个平行的螺纹臂从弯弧根部平直延伸,穿过支架上预先加工好的两个同轴通孔后,配合平垫、六角螺母锁紧,就能把待固定的管件完全约束在弯弧和支架平面之间,不会出现径向窜动或是轴向滑移。和管卡类固定件相比,它的结构更简单,没有多余的铰接或是卡扣结构,在振动幅度不大的常压管线、仪表导压管固定场景里,可靠性反而更高,也不需要额外定制适配的卡箍座,只要在支架上打两个对应孔距的通孔就能完成安装,加工成本更低,现场装配的效率也更高。

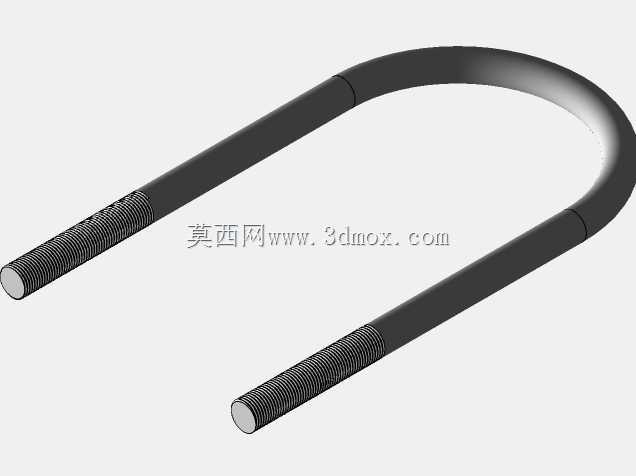

  设计这类U型固件的时候,首先要确定的核心尺寸是弯弧段的内径,这个尺寸必须和待固定的管材外径保持合理的配合间隙,间隙太小会导致螺栓无法顺利卡入管件外侧,间隙太大则锁紧后管件会在弯弧内存在晃动余量,长期受振动影响容易出现螺母松动的问题。其次是两个螺纹臂的中心距,这个尺寸直接对应支架上的安装孔距,建模的时候要保证两个螺纹臂的平行度公差控制在合理范围,不然穿装的时候会出现一个臂能穿入孔位、另一个臂对不准孔的情况,尤其是长度较长的U型螺栓,冷弯加工后很容易出现臂部外张的变形,设计时就要提前考虑加工余量,在图纸上标注平行度要求,避免加工后的零件无法顺利装配。

  螺纹臂的长度设计也需要结合实际安装场景核算,要保证穿过支架板材、平垫、螺母之后,露出螺母的螺纹长度在2到3个螺距,既不能太长导致螺纹外露过多容易磕碰积灰,也不能太短导致螺母啮合齿数不足,降低锁紧后的连接强度。弯弧段和直臂段的过渡位置要做圆滑的圆角处理,不能出现直角弯折的应力集中点,不然在拧紧螺母的时候,弯折位置很容易因为应力过大出现裂纹,尤其是在户外有腐蚀的环境里,应力集中位置会最先出现锈蚀断裂的隐患。

  从应用场景延伸来看,除了常规的管道固定,这类U型螺栓也常用来把小型传感器、接线盒这类辅件固定在管状支架上,或是在设备运输过程中作为临时固定件,把圆柱形的零部件绑在机架上避免运输途中晃动移位。做三维建模的时候,要注意还原螺纹段的真实牙型细节吗?其实在做装配校核的时候,不需要把每一圈螺纹都精确建模,只要用简化的圆柱面标注螺纹规格即可,但是弯弧段的曲率、两个直臂的长度、螺母和平垫的装配位置必须准确,这样在整体装配干涉检查的时候,才能提前发现螺栓和周边零部件是否存在空间冲突,比如是否会和旁边的管线、电气接头出现磕碰,是否预留了足够的扳手空间来拧紧螺母——很多新手建模的时候只考虑螺栓本身能装进去,却忘了预留扳手拧螺母的操作空间,到了现场装配才发现扳手伸不进去,只能临时切割周边的结构,反而造成不必要的返工。

  在材料选择上,这类紧固件根据使用场景不同会选用不同的材质,普通室内干燥环境用普通碳钢镀锌即可,户外潮湿或是有腐蚀的环境则会选用304不锈钢材质,设计选型的时候要结合使用环境的腐蚀等级、承载要求来确定杆部的直径,杆径太小会导致锁紧后螺栓出现塑性变形,无法提供足够的抱紧力,杆径太大则会造成材料浪费,也会增加支架上的开孔尺寸,削弱支架本身的结构强度。另外要注意的是,安装的时候两个螺母要交替逐步拧紧,不能先把一个螺母完全拧紧再拧另一个,不然会导致两个直臂受力不均,弯弧段出现偏斜,抱紧力无法均匀作用在管件表面,长期使用后容易出现松动。
