内燃机活塞配气阀门联动组件结构

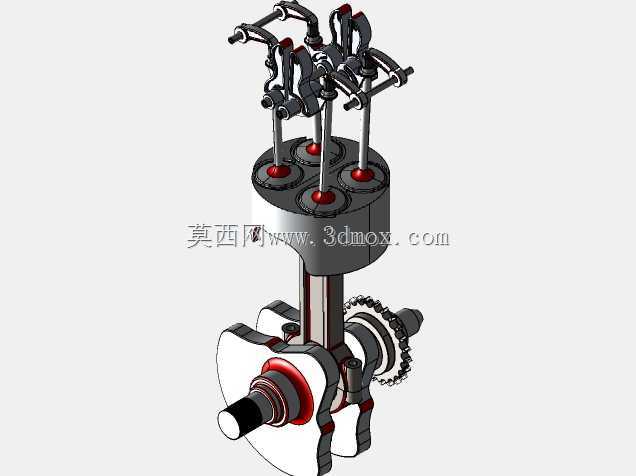

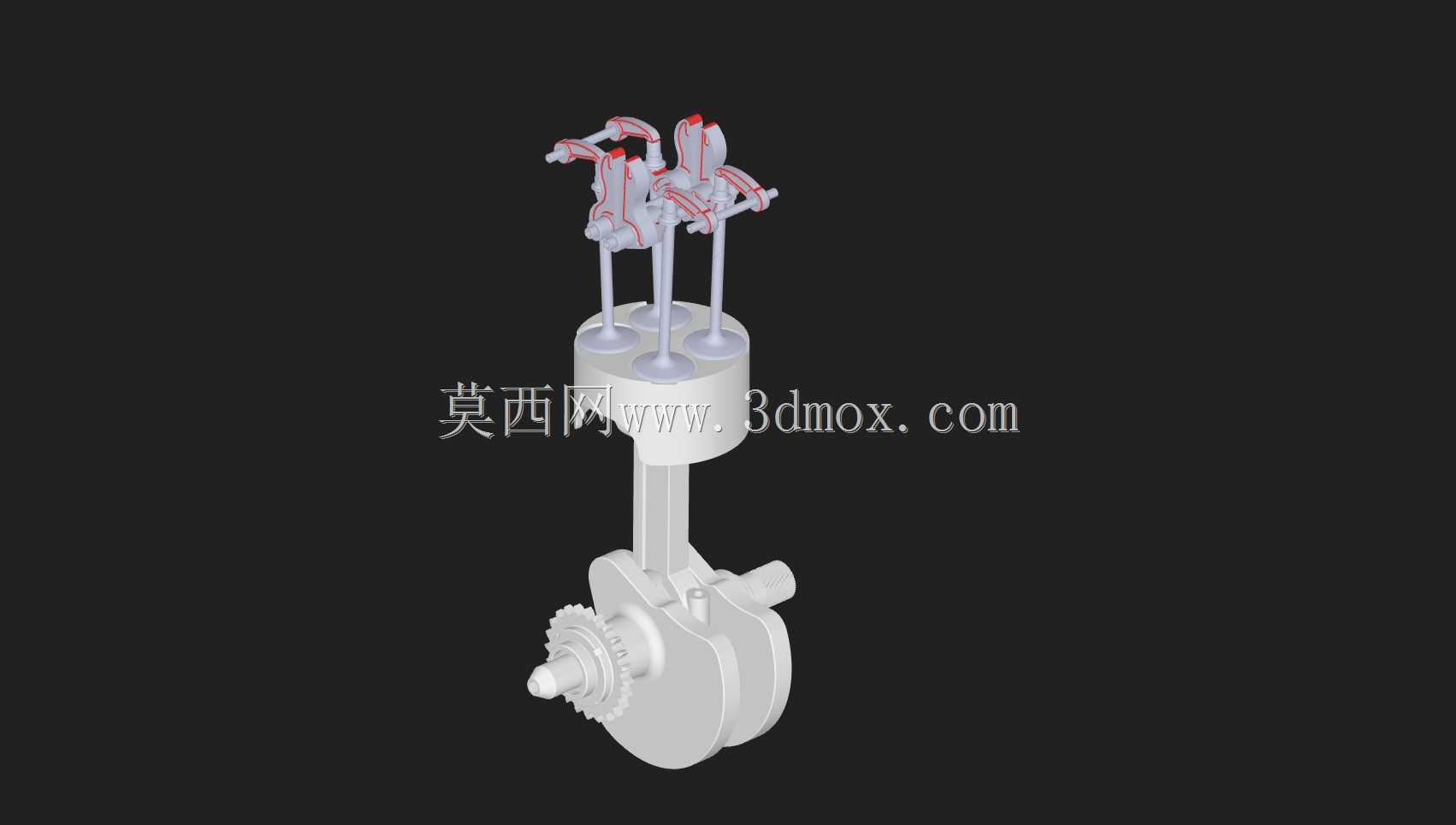

　　这套组件是往复式动力设备核心的运动与气路控制集成结构，日常在小型通用汽油机、单缸柴油机、微型空压机这类需要往复运动实现能量转换或介质输送的设备中极为常见，直接决定设备的动力输出效率、气密性与运行平顺性。从结构组成来看，组件下部集成了曲柄连杆机构，曲轴的主轴颈与连杆轴颈通过配重块实现动平衡校正，连杆大头采用剖分式结构与曲轴轴颈配合，小头通过活塞销与上部活塞连接，能将活塞的往复直线运动顺畅转换为曲轴的旋转运动，这部分的配合间隙直接影响设备的机械效率与运转噪音，设计时需要预留热膨胀余量，同时保证润滑油膜的形成空间。上部的阀门组采用顶置式布局，四个阀门沿活塞顶部圆周对称分布，对应四冲程动力设备的进排气控制需求，

　　每个阀门配套独立的复位弹簧与摇臂驱动结构，摇臂的支点位置经过杠杆比优化，能在最小的驱动行程下实现阀门的足额开度，保证进排气过程的通流面积足够，减少泵气损失。活塞顶部的凹坑造型与阀门的下沉位置做了精准的避让匹配，在上止点位置时，活塞顶面与阀门底面的间隙控制在安全范围内，既避免运动干涉，又能最大化压缩比，提升燃烧效率。从安装边界来看，组件的曲轴两端伸出轴颈为标准的轴承配合位，可直接适配对应规格的深沟球轴承或滑动轴瓦，安装时需要保证曲轴轴线与设备箱体的轴承孔同轴度控制在0.02mm以内，避免运转时出现偏磨。上部的摇臂轴安装座预留了统一的螺栓固定孔位，孔位间距与常规小型动力设备的缸盖安装尺寸匹配，不需要额外做转接加工即可完成装配。

　　阀门的杆部与缸盖导管孔的配合间隙控制在0.01-0.03mm区间，既保证阀门上下运动的顺畅度，又能防止工作介质从杆部间隙泄漏。设计过程中，所有运动部件的质量都做了轻量化优化，活塞采用薄壁加加强筋的结构，在保证结构强度的前提下降低往复运动惯量，曲轴配重块的轮廓经过动平衡仿真校核，在额定转速下运转时的振动幅值控制在行业允许范围内。摇臂的接触位置设计了圆弧过渡，减少与阀门杆端的接触应力，延长部件的使用寿命。这套组件的运动时序匹配经过反复验证，活塞的往复行程与阀门的开闭时机精准对应，在进气行程时进气门足额开启，排气门保持关闭，保证新鲜充量充分进入气缸；压缩行程时进排气门全部关闭，形成密闭的压缩腔；做功行程时气门保持密闭，

　　承受燃烧压力推动活塞下行；排气行程时排气门开启，将燃烧后的废气充分排出。各部件的材质选用也匹配实际工况需求，活塞采用铝合金材质降低重量，曲轴采用高强度合金钢保证抗扭强度，阀门采用耐热耐磨合金钢承受高温排气的冲刷，弹簧采用优质弹簧钢保证长期往复运动下的弹力稳定性。在实际装配调试时，需要注意连杆螺栓的预紧力矩符合工艺要求，避免运转过程中出现连杆松脱的故障，阀门弹簧的安装预紧力需要调整到设计值，既保证阀门复位及时，又避免过大的弹簧力增加驱动损耗。
