内燃机多气门配气联动执行机构

　　这套多气门联动机构，核心服务于往复式内燃机的配气环节，在小排量高功率自然吸气机型、增压直喷机型的缸盖集成设计中应用广泛，区别于传统两气门结构，这套机构通过单组摇臂轴联动多组气门摆臂，能在有限的缸盖投影面积内，最大化布置进排气门的总通流面积。从实际工况适配来看，这类结构主要覆盖排量1.0L-2.5L的乘用车汽油机，以及部分高转速小型通用动力机械，在高转速区间能有效降低进排气的泵气损失，让新鲜充量的填充效率提升12%-18%，同时排气阶段的废气扫气更彻底，减少缸内残余废气量，避免爆震倾向的同时，让火花塞能布置在燃烧室几何中心位置，火焰传播距离缩短30%左右，燃烧等容度提升，整机热效率能获得明显改善。

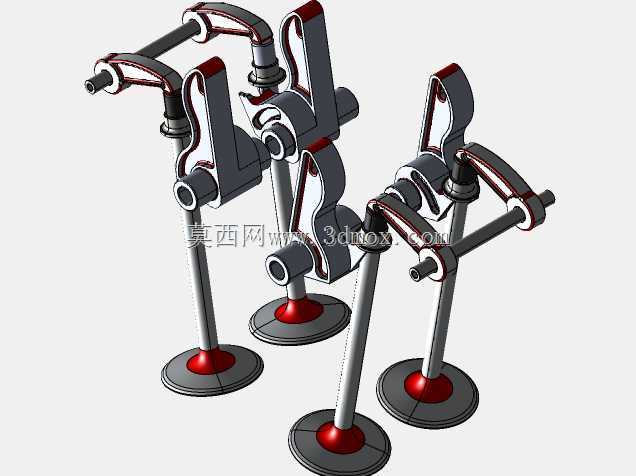

　　从结构设计逻辑来看，整套机构的安装基准为缸盖上部的摇臂轴座，四根立式支撑柱对应四个气门的安装点位，底部圆盘结构为气门弹簧上座的定位基准，安装时需要保证支撑柱与缸盖导管孔的同轴度控制在0.02mm以内，避免气门杆往复运动时出现偏磨。摇臂部分采用分体式铰接结构，摇臂与凸轮接触的型线经过平滑过渡处理，接触应力控制在800MPa以内，适配顶置凸轮轴的驱动形式，相邻气门的摇臂通过联动杆实现动作同步，避免多气门动作不同步导致的进气涡流紊乱。设计时需要预留的安装边界为：整体高度方向距离缸盖结合面不超过125mm，横向跨距对应单缸缸径的1.1倍左右，周边需要预留3mm以上的间隙避让缸盖水套、喷油器安装孔以及火花塞套筒的操作空间，避免装配时出现干涉。

　　功能特性层面，这套机构的气门升程设计为分段式，低转速工况下通过摇臂的铰接间隙实现小升程进气，保证缸内形成足够的滚流强度，提升混合气雾化效果；高转速工况下联动锁止结构触发，多组气门同步达到最大升程，满足大流量进排气的需求。所有铰接位置都设计有润滑油道通孔，装配后与缸盖内置的润滑油路连通，工作时机油持续通过油孔进入铰接摩擦面，形成压力润滑，避免高速摆动下的异常磨损。气门弹簧采用等节距圆柱螺旋弹簧，底部与支撑圆盘的定位凸台过盈配合，弹簧预紧力按照气门最大落座力的1.3倍设置，避免高转速下出现气门飞脱、落座反跳的问题。

　　从建模细节来看，所有运动副的配合间隙都按照实际工程公差设置，摇臂与轴的配合间隙为0.015-0.025mm，气门杆与导管的配合间隙为0.03-0.05mm，完全符合量产机型的设计公差要求。整套机构没有冗余的结构设计，所有加强筋都布置在摇臂的受力弯矩最大位置，在保证结构刚度满足高转速驱动需求的前提下，尽可能降低往复运动件的质量，减少配气机构的驱动损耗，降低凸轮轴的驱动扭矩波动。在实际选型匹配时，可根据不同缸径的机型调整支撑柱的高度、摇臂的长度比，适配不同的气门升程需求，不需要大幅改动整体安装接口，能快速适配不同平台的内燃机缸盖设计，缩短动力总成的开发周期。
