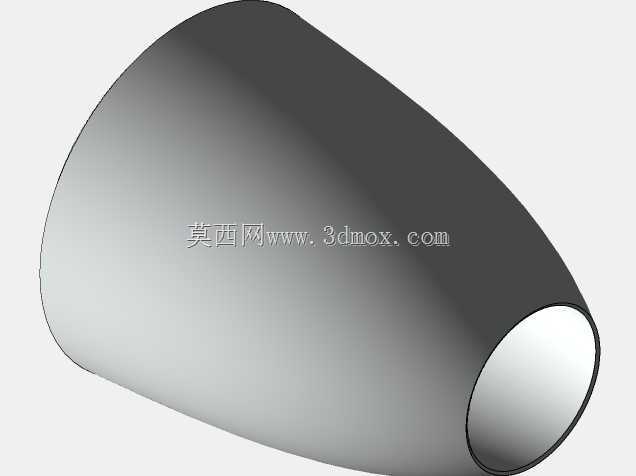

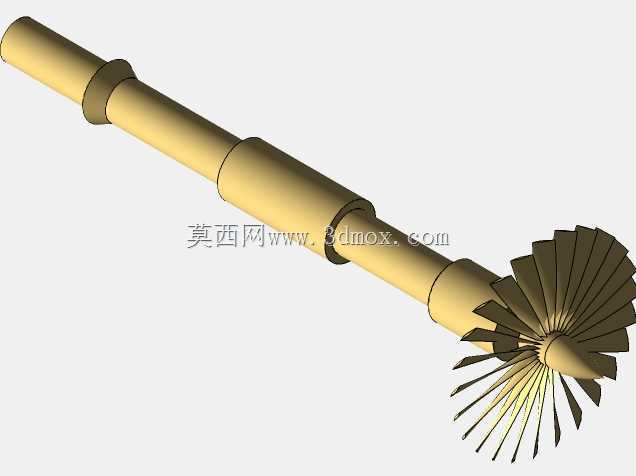

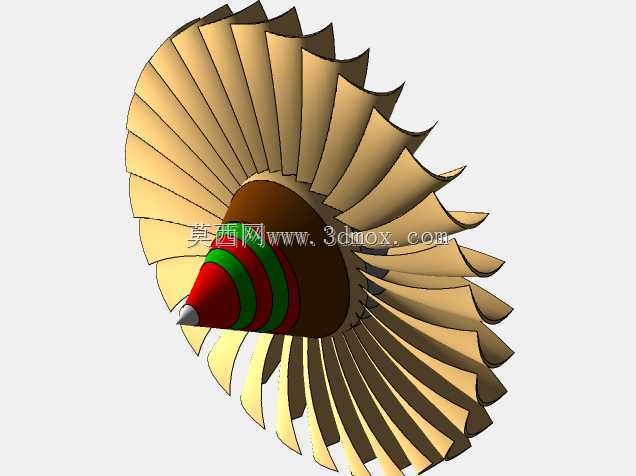

喷气发动机外曲面壳体结构三维造型

　　在航空动力装备的结构设计环节，发动机外表面壳体是衔接内部核心机与外部安装环境的关键构件，这类曲面壳体的造型精度直接影响整机的气动效率、装配适配性以及后续维护环节的操作便利性。日常做结构方案迭代时，首先要明确该壳体的应用边界：它既承担着包覆内部压气机、燃烧室、涡轮等核心组件的防护作用，避免飞行过程中外界杂物、气流扰动对核心运转部件造成干扰，同时自身的曲面线型需要匹配整机的气动设计要求，减少高速气流流经机体时的摩擦阻力与紊流产生。从实际使用场景来看，这类外曲面壳体不仅应用在传统航空涡喷、涡扇发动机上，在小型航发动力、地面燃气轮机的外层包覆结构设计中，也会采用类似的顺滑变径曲面构型，不同场景下的壳体需要匹配对应的安装接口尺寸，

　　比如和前端进气道、后端尾喷管的衔接位置，要预留标准的法兰连接边界，保证装配时的同轴度误差控制在工程允许范围内。做这个曲面造型的时候，首先要梳理清楚气流流经壳体的走向：从进气端到排气端的直径是渐变收敛的，曲面过渡不能出现突兀的折角，否则会在局部形成气流分离，轻则增加航行阻力，重则引发壳体表面的气动振动，影响整机的运行稳定性。建模过程中要优先保证曲面的G2连续，也就是曲率顺滑过渡，不能出现肉眼可见的棱线或者凹凸不平的区域，后续做壳体壁厚设计的时候，还要结合不同位置的受力情况调整厚度参数，靠近安装节的位置因为要承担整机的吊挂载荷，壁厚需要适当加厚，而中间段的曲面区域主要承受气动载荷，在满足强度要求的前提下可以适当优化壁厚，控制整机的重量。实际工程应用里，这类外表面壳体的安装边界需要和周边的管路、附件安装位做好协调，比如壳体表面要预留传感器安装座、管路通孔的位置，这些接口的位置不能破坏曲面的整体顺滑性，同时要保证后续附件安装时的操作空间足够，不会和周边构件发生运动干涉。很多刚接触航发结构设计的工程师容易忽略曲面和安装边的衔接处理，往往在连接位置出现曲率突变，实际生产出来的构件不仅气动性能打折扣，在应力集中的位置还容易出现疲劳裂纹，缩短构件的使用寿命。做这类曲面造型的时候，还要考虑后续的加工工艺可行性，比如如果采用钣金成型工艺，曲面的拉伸率要控制在材料允许的变形范围内，不能出现曲率过小的区域导致钣金冲压时出现开裂；如果采用复合材料铺层成型，

　　曲面的铺层角度要顺着气流方向布置，保证构件的结构强度同时降低成型难度。从尺寸匹配的角度来说，这类变径壳体的两端接口直径要和相邻部件的安装尺寸完全适配，同轴度公差要满足航发装配的精度要求，曲面的整体长度要匹配核心机的轴向尺寸，既不能过长导致整机重量冗余，也不能过短无法完全包覆内部核心组件，留下防护漏洞。另外在设计过程中还要考虑维护场景的需求，比如壳体的分段位置要设置在便于拆装的区域，不需要拆解核心机就能完成外层壳体的检修与更换，降低后续的维护成本与操作难度。很多时候做这类曲面造型，不是单纯追求外观的顺滑，而是要在气动性能、结构强度、加工工艺、装配维护这几个维度找到平衡，比如曲面的收敛角度不能一味追求减阻而设计得过小，

　　否则会导致壳体和内部核心组件之间的间隙不足，无法布置冷却管路与线缆，反而影响整机的功能实现。实际建模时会先搭建曲面的控制线，根据气动计算给出的截面型值点调整每一段的曲率，再通过曲面放样生成整体外表面，之后反复检查曲面的曲率分布，对曲率突变的区域进行微调，保证整个曲面的光顺度符合要求，之后再根据安装需求添加两端的连接法兰、表面的安装凸台等结构，所有附加结构都要和主曲面做顺滑过渡，避免出现应力集中的尖角结构。这类外表面壳体作为发动机的外层构件，还要考虑环境适应性要求，比如在高空低温环境下的材料变形量要和相邻部件匹配，不会因为热胀冷缩导致连接位置出现间隙或者卡滞，表面的涂层附着性也要适配曲面的曲率，不会因为曲面弯折导致涂层脱落，影响构件的防腐蚀、防高温性能。
