剪式车载起重支撑装置结构设计

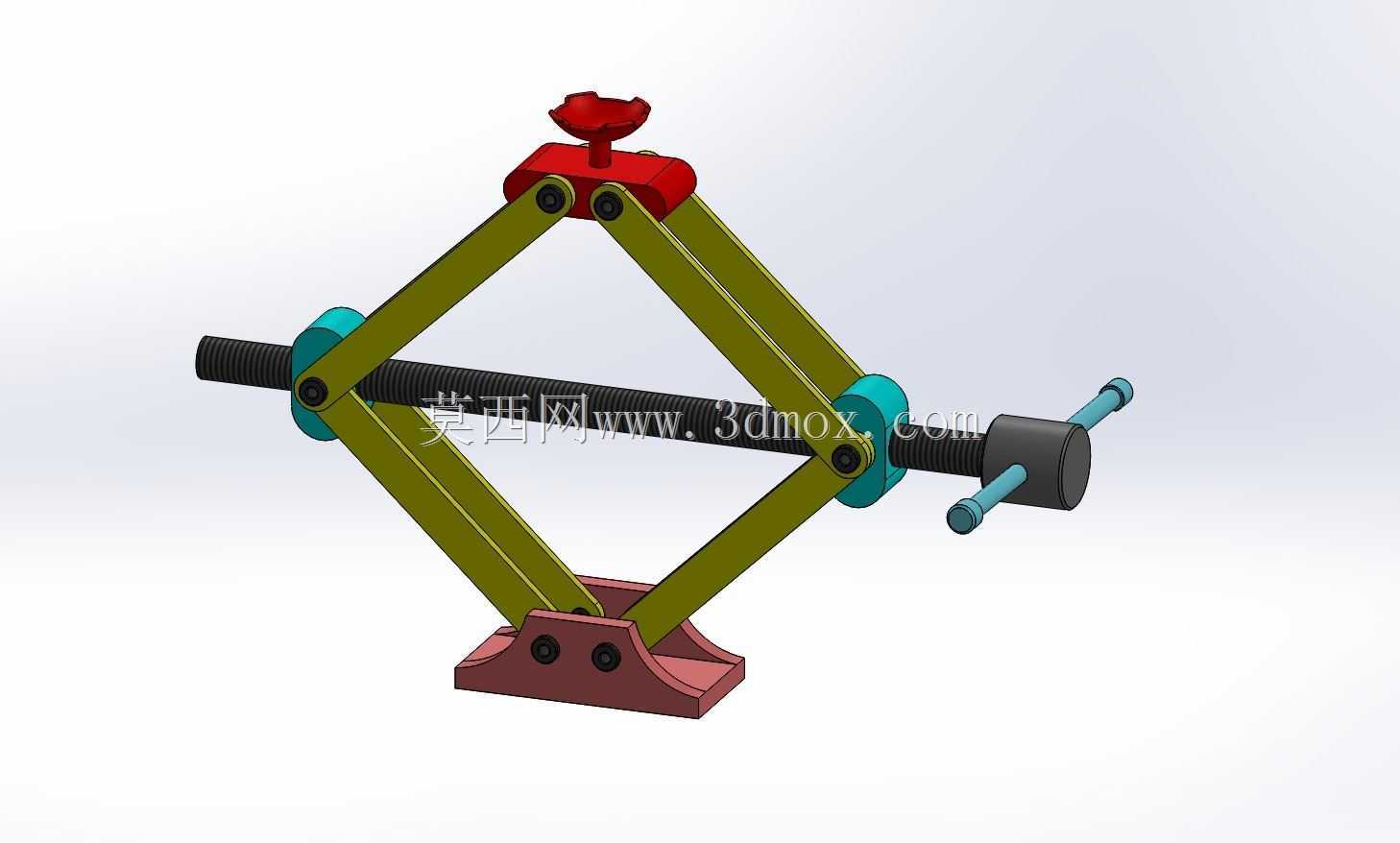

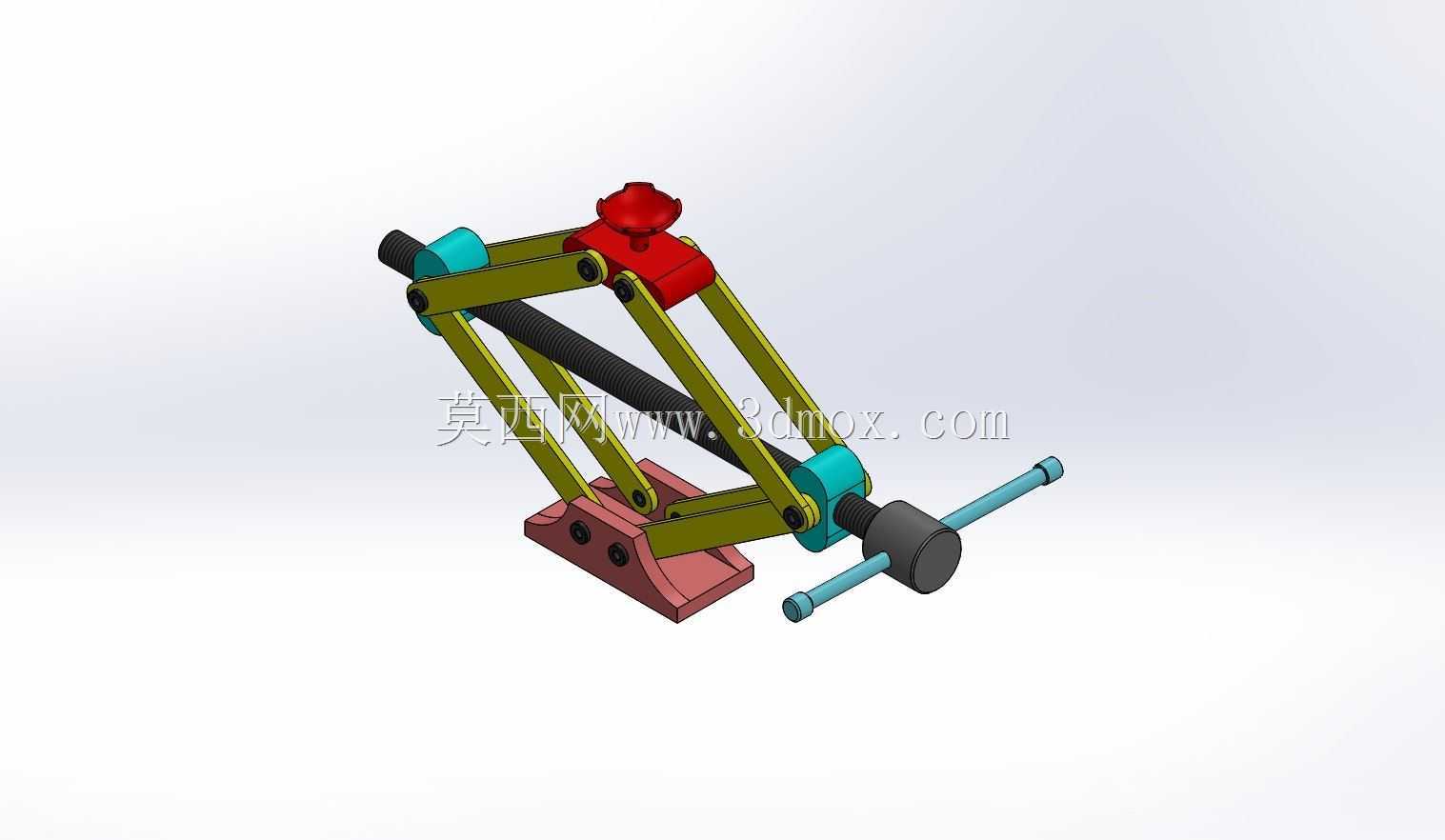

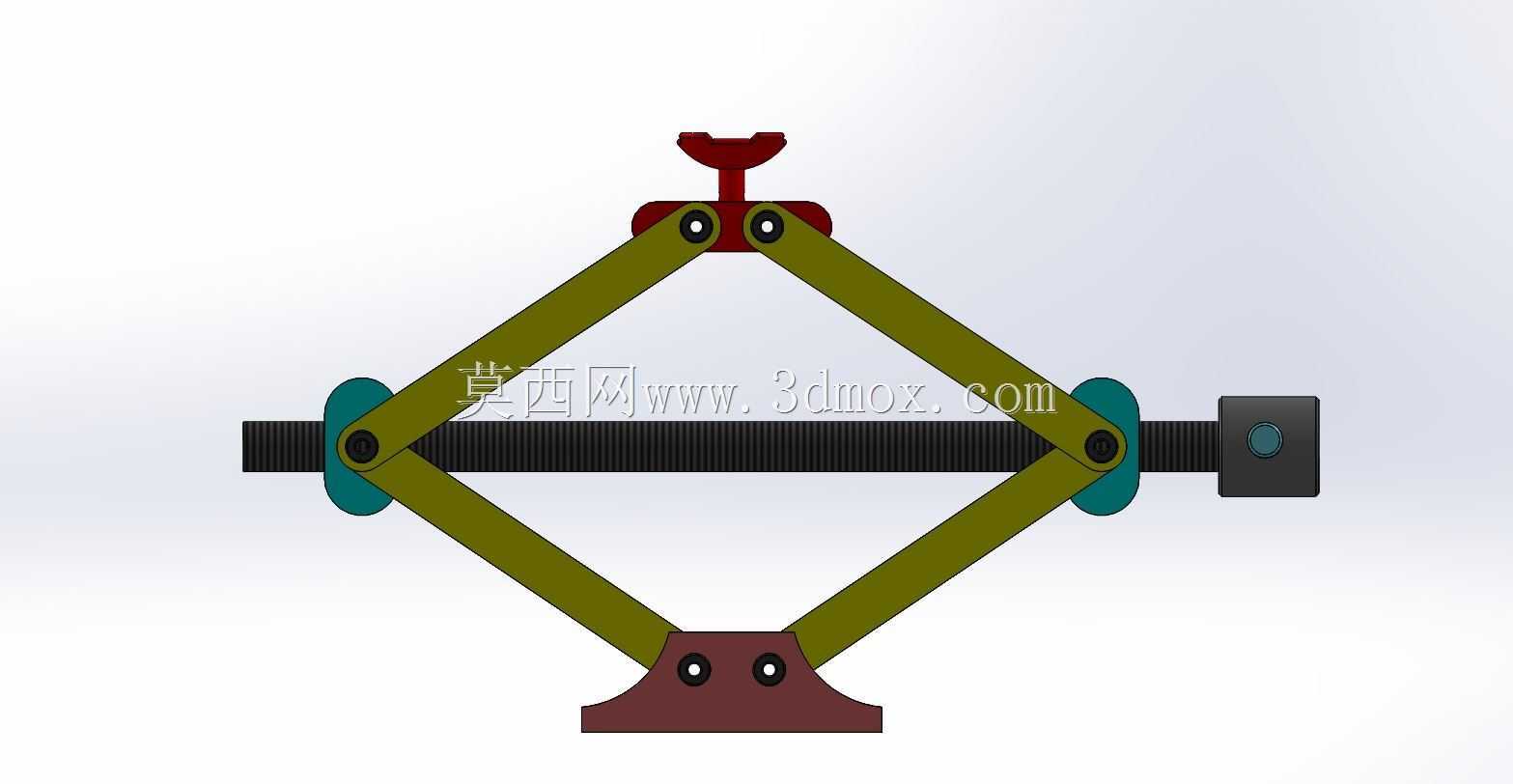

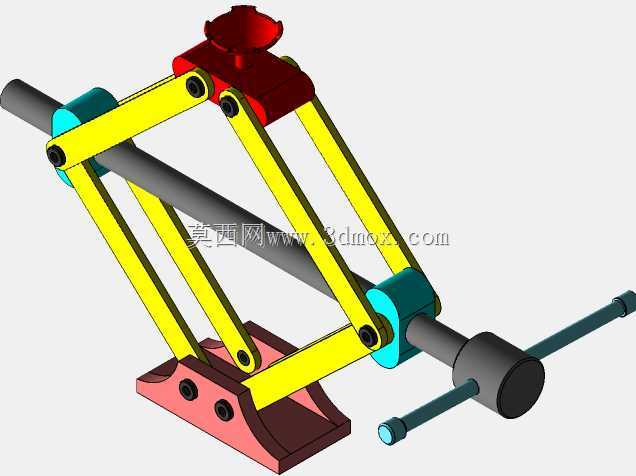

　　在乘用车日常维保、道路应急换胎场景中，这类剪式起重支撑装置是普及率最高的随车工具之一，相比液压类起重设备，纯机械螺纹传动的结构不存在密封件老化、液压油泄漏的失效风险，存放周期长、维护成本极低，完全适配私人车主、小型维修门店的非高频次使用需求。整套装置的核心传力路径围绕中部横向传动丝杆展开，丝杆采用梯形传动螺纹设计，具备自锁特性，当举升作业达到目标高度后，无需额外加装机械锁止销，仅靠螺纹副的摩擦阻力即可锁定当前支撑高度，避免作业过程中出现支撑臂回缩、负载下坠的安全隐患。从结构布局来看，两组对称布置的剪式支撑臂采用铰接点等距分布设计，上下两端分别连接顶部承托座与底部支撑底座，当转动丝杆端部的摇臂接口时，

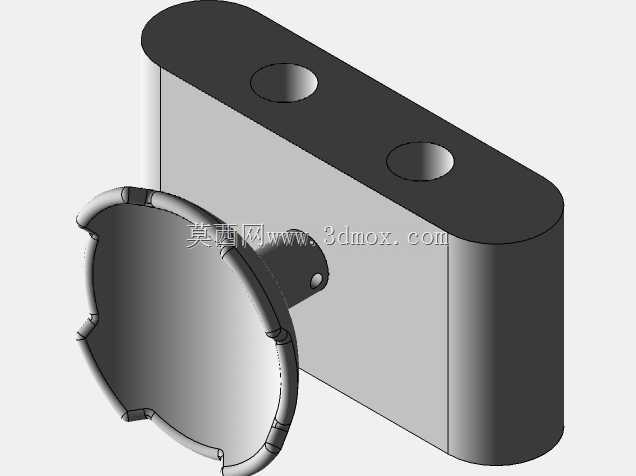

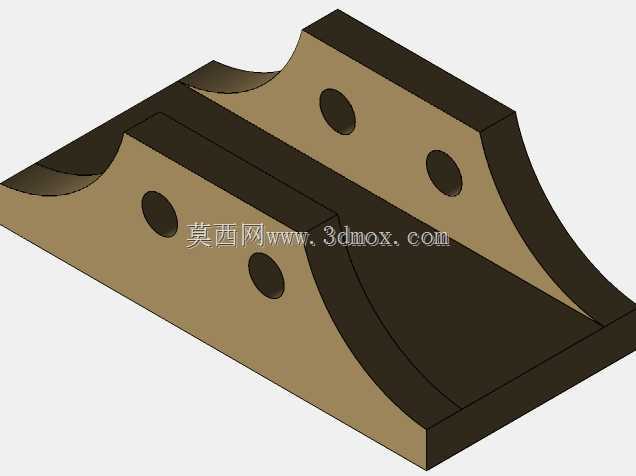

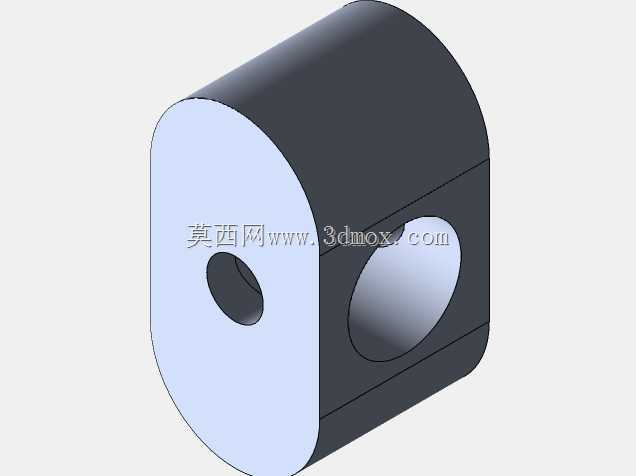

　　丝杆带动两组支撑臂的铰接端沿轴向同步收拢，支撑臂的竖直高度随铰接端间距缩小而线性提升，整个举升过程中顶部承托座始终保持水平状态，不会出现偏斜、侧滑的问题。顶部承托座设计有内凹的弧形卡槽，作业时可直接卡入车辆底盘指定的举升支撑点位，避免举升过程中承托座与底盘滑脱；底部支撑底座采用加宽的平板式结构，接触地面的一侧做了防滑纹理处理，在硬化铺装路面使用时可分散接地压强，防止底座下陷，即使在非铺装的松软路面临时使用，也可通过垫入硬质垫板进一步提升接地稳定性。整套装置的安装边界完全适配家用乘用车的底盘离地间隙，收拢状态下整体厚度不超过120mm，可直接放入车辆后备箱的工具储物槽内，不会占用过多储物空间；

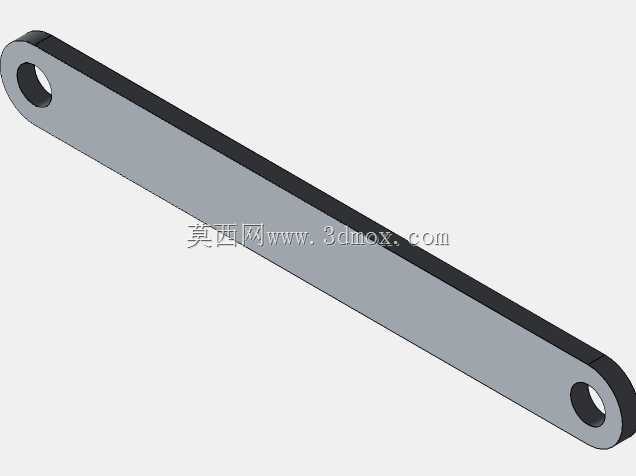

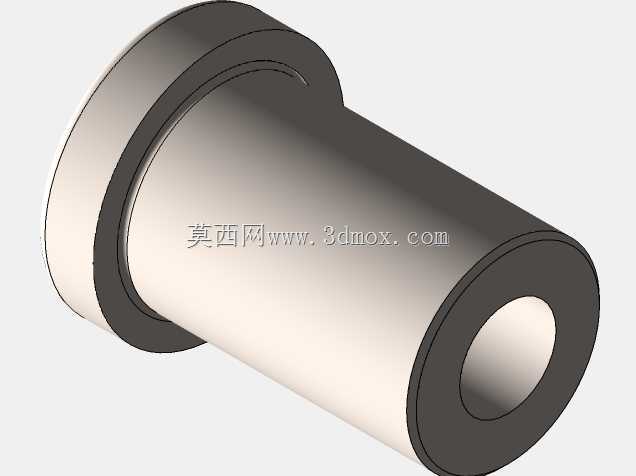

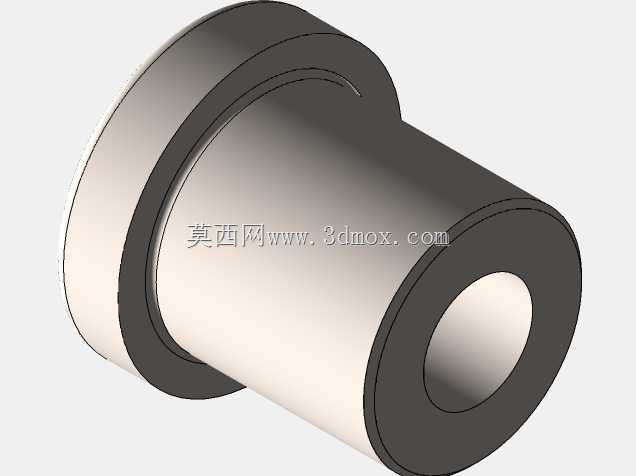

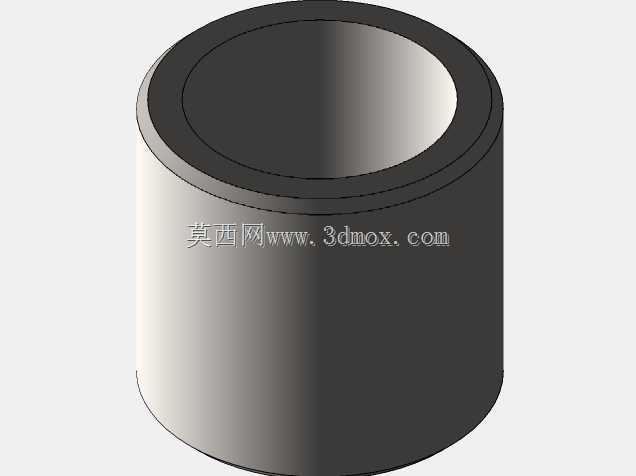

　　最大举升行程可覆盖从120mm到380mm的高度区间，能够满足绝大多数紧凑型、中型家用轿车及城市SUV的轮胎更换、底盘检查作业需求。在结构强度设计上，所有支撑臂均采用冲压成型的钢板构件，铰接位置采用耐磨衬套与销轴配合，长期反复使用也不会出现铰接点旷量过大的问题，传动丝杆采用中碳钢调质处理，表面做防锈镀层处理，即使在潮湿的存放环境中也不会出现螺纹锈蚀、转动卡滞的问题。摇臂接口采用标准的外六角结构，除了配套的专用摇把外，也可适配常规套筒扳手进行操作，在应急场景下无需专用工具即可完成举升操作。不同于重型起重设备的复杂结构，这套装置的所有零部件均可实现快速拆解更换，当单个铰接销轴、传动丝杆出现磨损时，无需更换整套设备，

　　仅替换对应磨损件即可恢复使用性能，大幅降低了全生命周期的使用成本。在实际作业过程中，操作人员只需将底座放置在坚实平整的地面，将顶部承托座对准车辆底盘的举升点位，匀速转动摇把带动丝杆转动即可平稳举升车辆，整个举升过程的传动阻尼均匀，不会出现突然卡顿、负载突降的问题，单人即可完成全部操作，无需额外辅助人员配合。考虑到车载存放的颠簸工况，所有铰接位置都设计有防松脱结构，车辆行驶过程中的持续振动不会导致销轴脱出、结构散架，存放可靠性远高于其他结构形式的随车起重工具。
