手动立式液压千斤顶三维结构设计

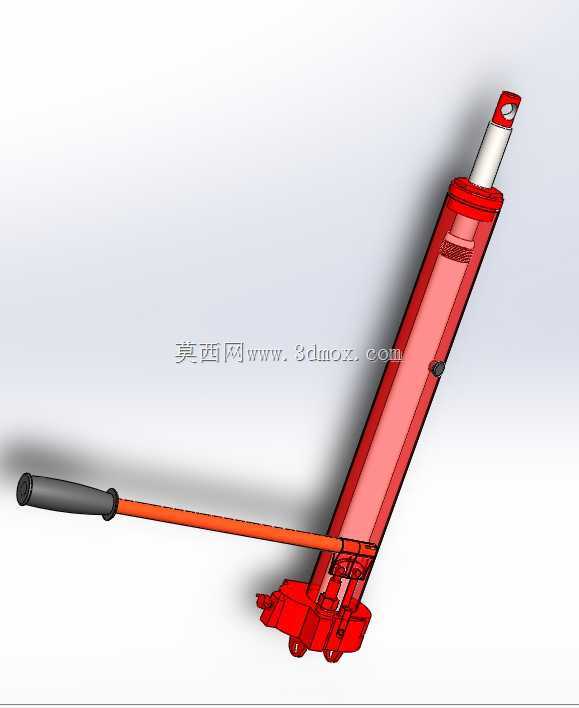

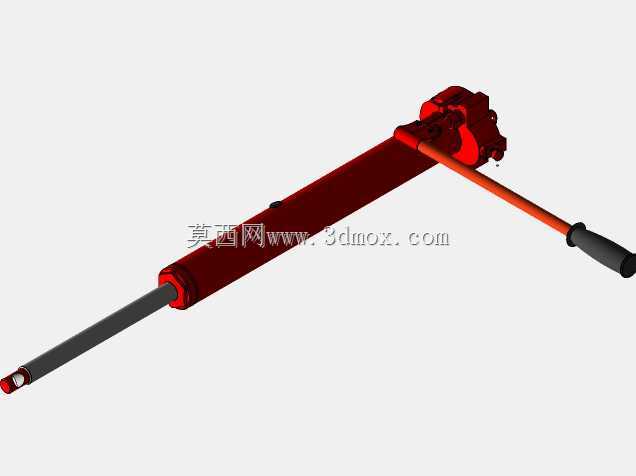

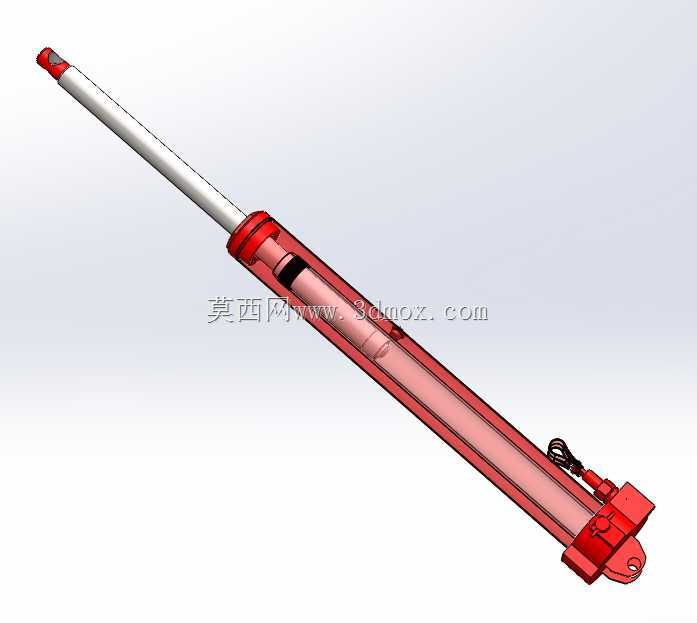

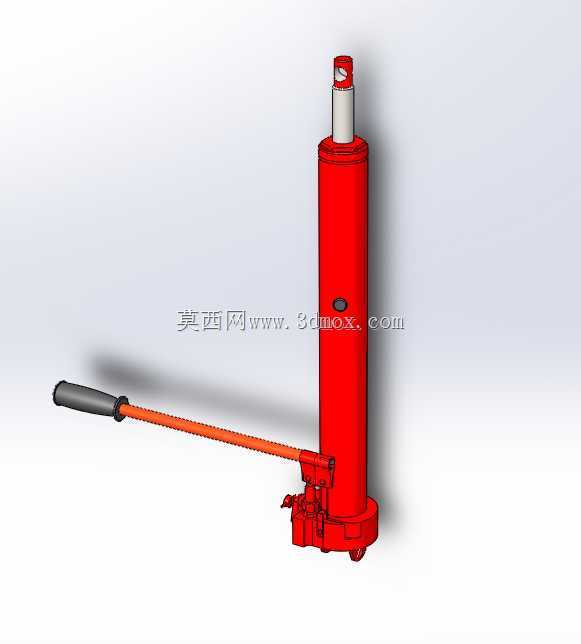

　　在汽修维保、小型设备安装、工地轻型构件顶升这类作业场景里，手动立式液压千斤顶是普及率极高的手动液压起重器具，不需要外接动力源，单人即可操作完成数吨级载荷的短距离顶升作业，适配无供电、作业空间狭窄的野外或车间零散工位。这款手动液压千斤顶的核心结构围绕单作用柱塞式油缸搭建，主体顶升油缸采用立式同轴布局，缸筒作为主要承力构件，内壁加工精度直接决定密封件的使用寿命与顶升过程的压力保持性能，设计时缸筒内壁的粗糙度需控制在Ra0.8以内，同时配合导向套的铜基衬套结构，避免柱塞杆伸出时出现偏磨，防止高压油液渗漏。手动操作的泵体集成在油缸侧下方，摇臂杆采用加长杠杆结构，操作端包裹防滑握套，作业时通过反复压动摇臂，

　　带动小排量柱塞泵将储油腔的液压油泵入主油缸下腔，利用帕斯卡原理实现力的放大，泵体内部集成了单向阀组，分别控制吸油与压油通路的通断，保证压油时高压油不会回流，泄压时可通过侧面的泄压阀旋钮缓慢控制回油速度，避免载荷快速下落引发安全风险。油缸底部采用加宽的圆形承力底座，接触面积经过核算，在额定载荷下不会对普通混凝土地面造成压痕，底座边缘预留了小尺寸搬运凸缘，方便短距离移位时抬动。顶部的顶升头采用圆弧过渡的承压结构，接触被顶升构件时可自动适配微小的角度偏差，避免局部应力集中刮伤构件表面。从安装与使用边界来看，这款千斤顶的柱塞最大伸出行程需匹配常见家用轿车、轻型货车的底盘顶升高度，收回状态下的整体高度可适配车辆底盘下方的低矮空间，

　　摇臂的操作角度范围覆盖上下60度区间，作业时不需要额外预留过大的摇臂活动空间，在车辆维保场景中，可直接放置于车辆底盘指定的顶升支撑点下方，不需要额外加装辅助垫块。设计过程中重点考量了手动操作的力反馈特性，泵体的柱塞直径经过匹配计算，保证额定载荷下摇臂的操作力控制在普通成年男性可轻松施加的范围内，避免操作力过大导致作业疲劳。密封结构采用多道组合密封圈，主柱塞位置搭配防尘圈、斯特封与O型圈的组合结构，既可以阻挡外界灰尘、铁屑进入油缸内部划伤缸壁，也能在长期保压状态下减少油液渗漏，储油腔的油液容量经过精确核算，满足柱塞全行程伸出的油量需求，同时预留一定的膨胀空间，避免频繁操作导致油液升温后溢出。泄压阀的调节旋钮采用滚花防滑设计，

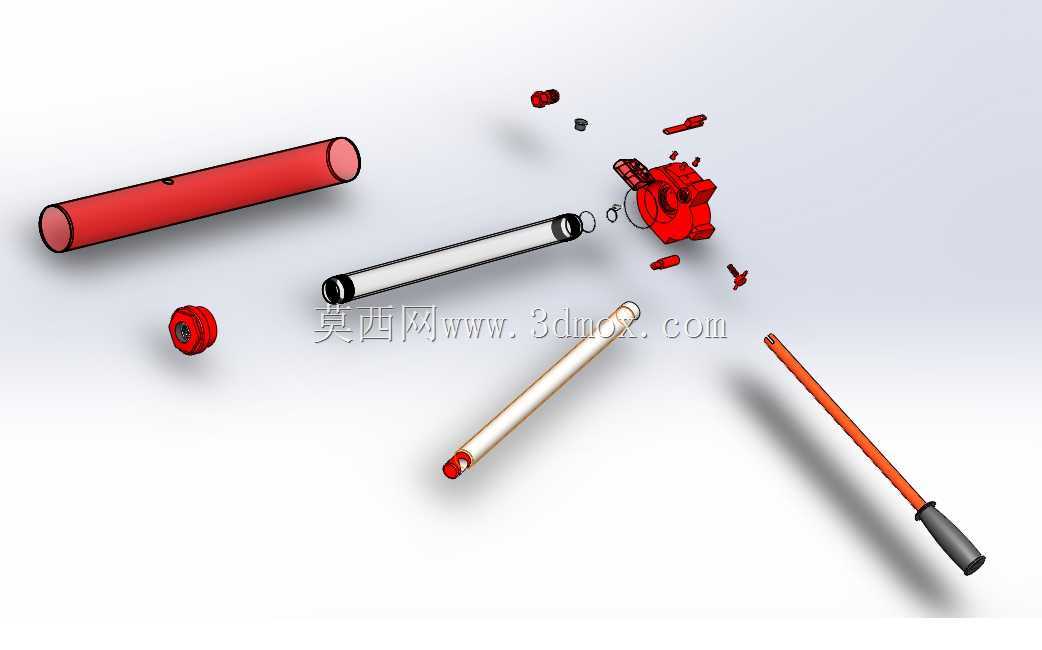

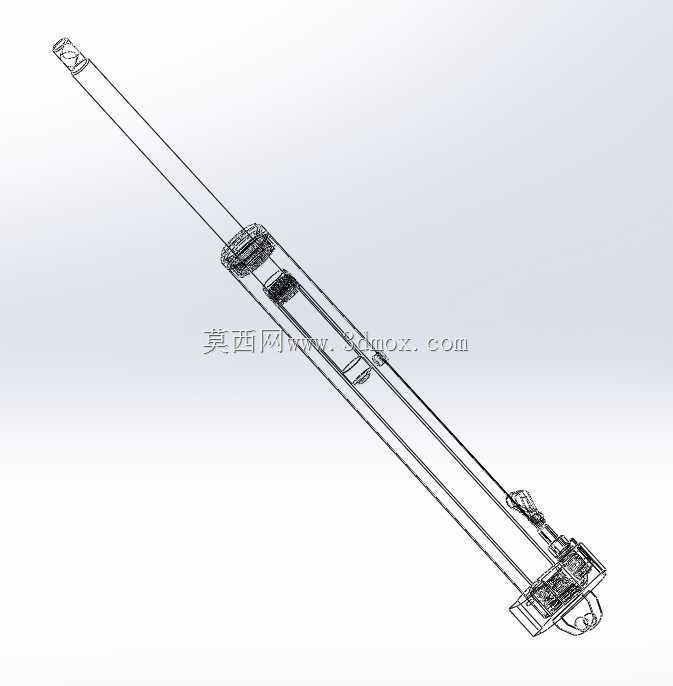

　　佩戴劳保手套也可轻松拧动，回油通路设置了节流阻尼结构，转动旋钮时可精准控制回油流量，实现载荷的匀速缓慢下降，不会出现骤降的情况。整体结构没有复杂的电控或外接管路，所有液压元件全部集成在主体结构上，故障率极低，日常维护仅需要定期补充更换液压油、检查密封件磨损情况即可，非常适合流动维保、户外应急抢修这类缺乏维护条件的场景。在三维建模过程中，所有运动部件的配合间隙都按照实际加工公差进行设定，摇臂与泵体柱塞的铰接位置保留了合理的转动间隙，模拟实际操作时的晃动量，柱塞与导向套的配合采用间隙配合公差，既保证运动顺畅，也不会出现过大的偏斜量，模型可直接用于结构验证、作业场景模拟，也可作为液压传动教学的演示模型，帮助从业者理解手动液压器具的力传递路径与密封结构设计逻辑。
