日常车辆维保场景里,剪式千斤顶是普及率极高的车载应急支撑设备,不管是路边更换备胎,还是汽修门店做底盘部件的快速检修,都能看到这类结构的身影。和液压类千斤顶不同,剪式结构完全依靠金属铰接片的剪式伸缩实现高度变化,不需要密封液压腔、液压油这类易受温度、密封老化影响的部件,整体结构可以做的非常扁平,收纳后能轻松塞进车辆后备箱的备胎槽缝隙里,不会占用过多储物空间,这也是乘用车出厂标配这类千斤顶的核心原因。
从结构设计逻辑来看,这款剪式千斤顶的核心承载件采用了对称式双剪臂布局,图中展示的是其完全收拢状态下的底座支撑臂结构,主体采用高强度冲压钢板焊接成型,臂身开设的四个圆形通孔并非减重设计,而是铰接销轴的安装定位孔,上下两组孔位分别对应顶部承载托块和底部支撑脚的铰接点位,孔位的同轴度公差直接决定了剪臂伸缩时的顺畅度,若同轴度偏差超过0.1mm,升降过程中就会出现卡滞、偏载的问题,严重时甚至会导致铰接销轴剪切断裂。臂身的斜向加强筋是和板材一体冲压成型的,不需要额外焊接加强件,就能在不增加整体壁厚的前提下,将臂身的抗弯曲强度提升40%以上,毕竟千斤顶属于安全承载类部件,额定载荷下的结构变形量必须控制在0.5mm以内,避免举升过程中出现车辆滑落的风险。

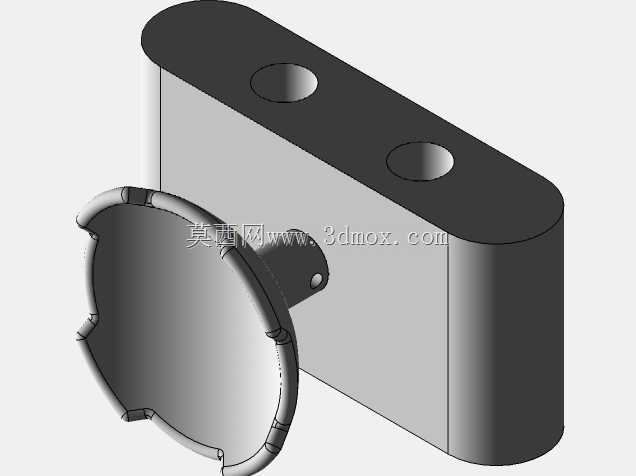

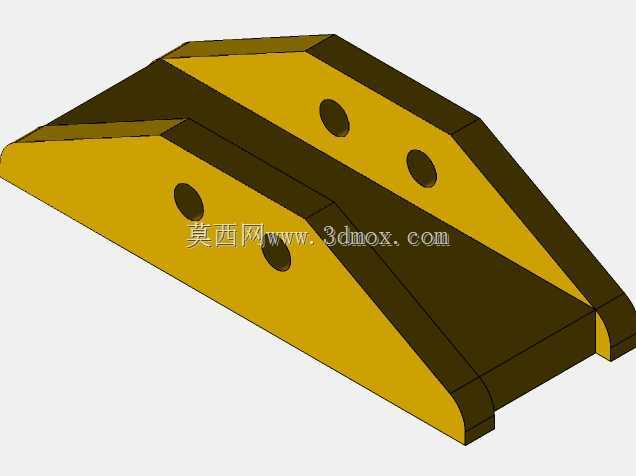

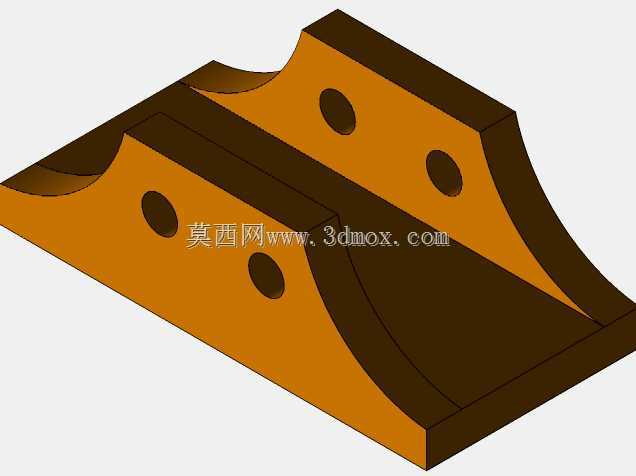

在安装边界方面,这款剪式千斤顶完全收拢时的整体高度不超过120mm,能够适配绝大多数乘用车底盘侧裙的千斤顶支撑点位间隙,不需要额外垫高就能直接塞入底盘下方;完全举升时的最大行程可以达到350mm,足够将普通家用轿车的轮胎抬离地面100mm以上,满足换胎操作的空间需求。底部支撑面做了加宽的折边处理,和地面接触的面积比普通剪式千斤顶大20%左右,在非硬化路面比如砂石地、松软土路使用时,能有效降低接地比压,减少支撑脚下陷的风险,不过实际使用时还是建议搭配硬质垫板使用,进一步提升支撑稳定性。顶部的承载托块设计有和车辆底盘加强筋匹配的弧形卡槽,举升时卡槽能卡在底盘的预设支撑棱上,避免举升过程中托块滑移脱开,这处细节是很多非正规千斤顶产品容易忽略的,不少劣质产品采用平面托块,举升时很容易打滑划伤底盘钣金,甚至出现支撑滑脱的安全事故。

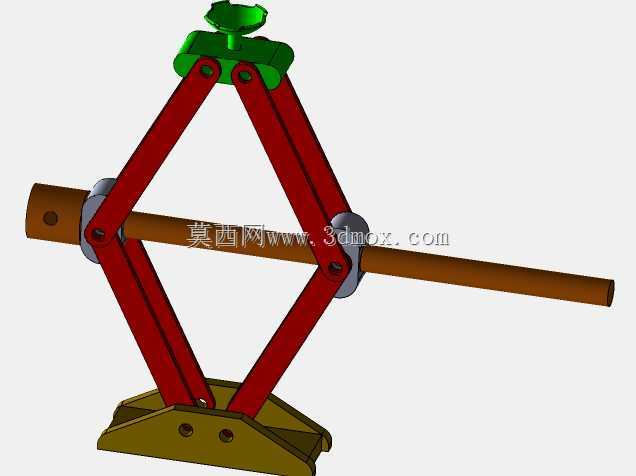

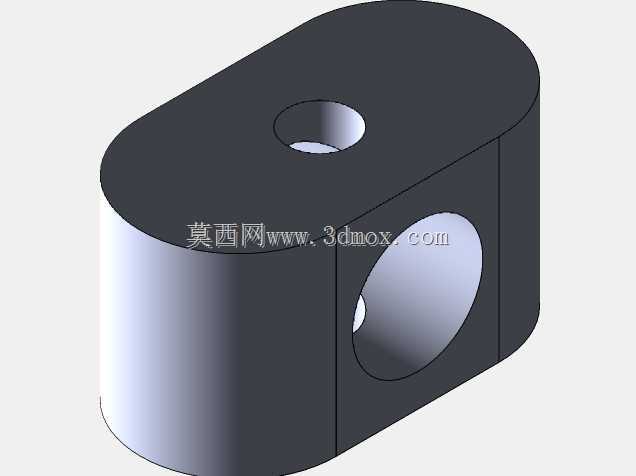

从传动结构的匹配来看,这款剪式千斤顶采用梯形螺纹传动副,配合中部的铰接丝杠,转动丝杠时就能带动两组剪臂同步收拢或张开,梯形螺纹的自锁特性是结构安全的核心保障,当举升到指定高度停止转动丝杠时,螺纹副的摩擦力能自动锁止当前高度,不会因为车辆载荷的作用出现自动回缩的问题,这一点和滚珠丝杠有本质区别,滚珠丝杠传动效率高但没有自锁能力,绝对不能用在这类手动起重支撑设备上。设计时丝杠的直径选型需要匹配额定载荷,一般1.5吨额定载荷的剪式千斤顶,丝杠直径不能小于18mm,材料选用45号钢调质处理,表面硬度达到HB220-250,才能保证长期使用不会出现螺纹变形、丝杠弯曲的问题。
在实际应用场景中,这类剪式千斤顶除了车载应急使用,也常被用在小型设备的安装调平、轻型构件的临时支撑场景,不过因为其结构特性,只适合静态载荷下的支撑使用,绝对不能在举升状态下钻入车辆底部作业,必须配合安全支架使用,这是结构设计时需要在使用说明里明确标注的安全注意事项。从建模角度来说,这类剪式结构的建模核心是铰接点位的运动仿真匹配,需要保证所有铰接孔的中心距在运动过程中保持固定,通过丝杠的行程参数来约束剪臂的开合角度,才能模拟出真实的升降行程,避免出现运动干涉的问题,比如剪臂完全收拢时,相邻臂身之间需要预留1-2mm的间隙,防止板材冲压公差导致收拢时出现臂身互相磕碰的问题。
