重型商用车用通风式卡车刹车盘

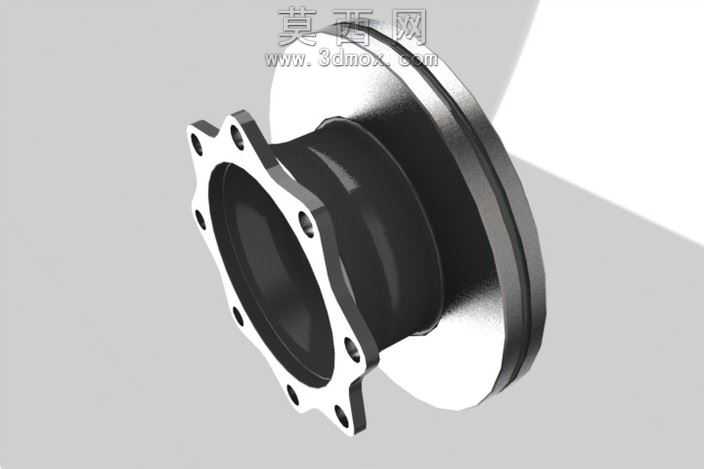

本模型为重型卡车使用的盘式制动器核心部件刹车盘，采用SolidWorks进行全参数化三维建模，建模过程严格遵循商用车制动部件的实际工程尺寸比例，还原了刹车盘的完整结构特征。模型主体分为制动摩擦盘体与轮毂连接座两个核心部分，摩擦盘体采用双层通风式结构设计，建模时精准还原了盘体间的通风散热筋结构，可在制动过程中引导气流带走摩擦产生的高温，避免制动热衰减现象的出现。连接座部分采用八螺栓孔法兰式安装结构，每个安装孔的位置度、孔径尺寸都按照重卡轮毂的装配标准进行参数设定，法兰边缘的异形定位凸台也做了精准还原，保证模型可直接用于虚拟装配验证。渲染阶段采用金属铸铁材质，对摩擦工作面做了细微的粗糙纹理处理，还原铸铁刹车盘的真实质感，对连接安装面做了机加工后的哑光金属质感区分，通过光影渲染突出盘体的曲面弧度与结构层次，清晰展现通风槽的内部走向与安装孔的分布特征。设计过程中充分考虑了卡车制动工况的载荷需求，整体结构采用一体化铸造成型的设计思路，避免多余拼接结构带来的强度隐患，摩擦盘的厚度、连接座的过渡圆角都经过结构合理性校验，既保证制动时的结构强度，又尽可能降低部件自重，减少车辆非簧载质量。模型同时保留了各特征的参数化编辑能力，可根据不同吨位卡车的制动需求调整盘体直径、摩擦面厚度、安装孔分布参数，适配不同车型的制动系统开发需求，可用于商用车制动系统的教学演示、虚拟装配仿真、结构优化分析等场景，完整还原了量产卡车刹车盘的结构细节与工程设计逻辑。
