重型卡车用钢制轮辋轮毂三维设计

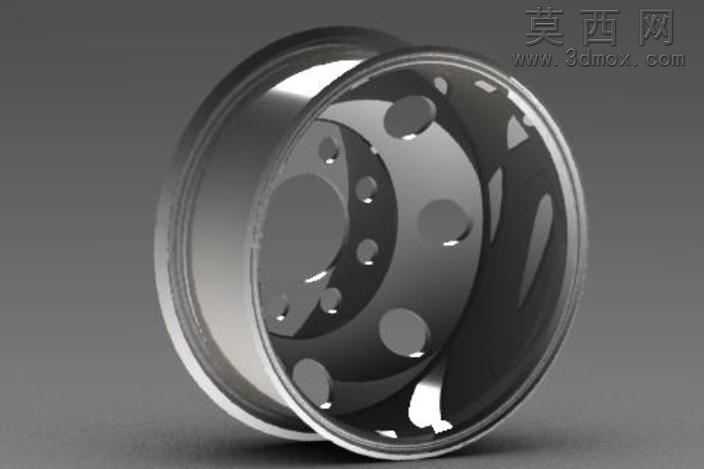

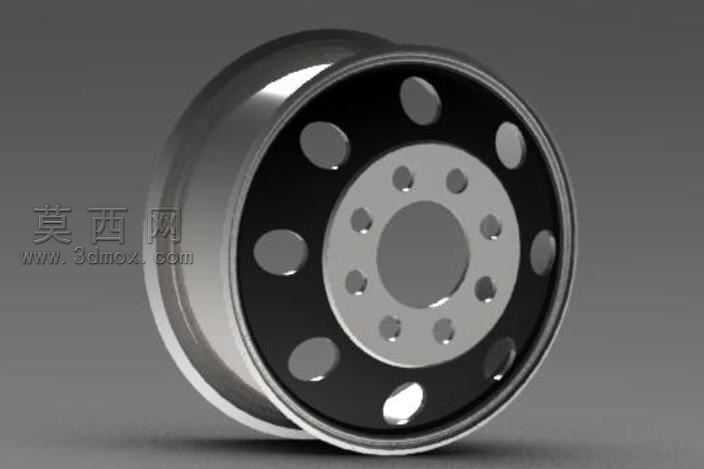

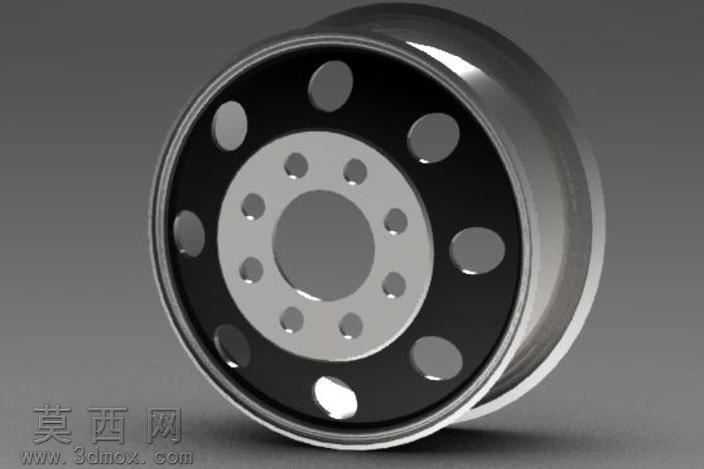

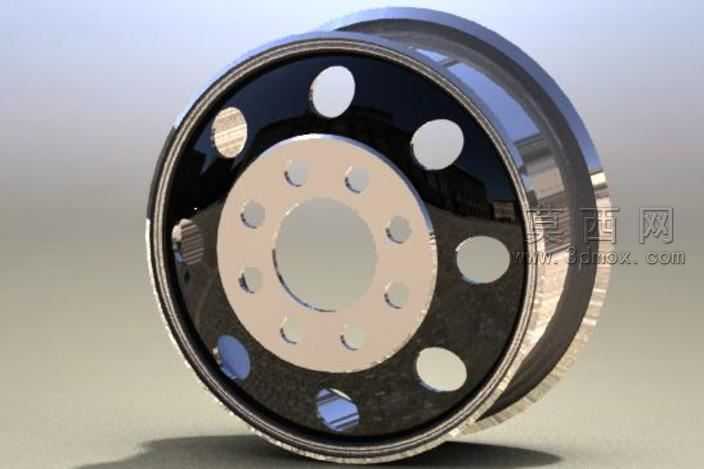

本次设计的重型车辆轮辋三维模型，针对奔驰、沃尔沃等品牌重型卡车的使用工况完成建模，整体建模过程严格遵循商用车重载车轮的行业设计规范，先通过草图绘制完成轮辋的基础轮廓曲线，精准标定轮缘高度、胎圈座角度、轮辋标定直径等核心参数，确保后续生成的实体可以匹配对应规格的重载轮胎。建模阶段采用旋转特征生成轮辋的主体筒体结构，保证筒体的同轴度公差符合重载行驶的动平衡要求，再通过拉伸切除特征完成轮辐上的减重孔、安装孔的结构制作，其中中心定位孔、周边螺栓孔的位置度严格按照重型车桥的安装标准设定，孔位排布采用对称式设计，既保证轮辐的受力均匀性，也能适配对应车型的轮毂安装法兰。材质设定上，轮辋主体采用高强度热轧钢制材料，通过材质编辑器调整金属粗糙度、反射率参数，还原钢制轮辋经冲压、焊接成型后的哑光金属质感，轮辐表面做了喷塑黑色涂层的材质区分，安装贴合面保留金属机加工的亮面质感，渲染阶段采用三点布光方案，主光模拟工业展厅的柔光效果突出轮辋的曲面轮廓，辅光弱化结构阴影，补光提亮金属边缘的高光细节，最终呈现的渲染效果清晰展现轮辋的整体结构与材质特征。结构设计上充分考虑重型车辆的重载需求，轮辋筒体的壁厚做了针对性加厚处理，轮辐与轮辋的连接位置做了圆弧过渡结构，避免应力集中导致的行驶开裂问题，轮辐上的大尺寸椭圆减重孔在保证结构强度的前提下有效降低了车轮整体重量，减少车辆行驶过程中的簧下质量，提升行驶稳定性。整个模型的结构细节完整还原了量产重型车轮辋的设计特征，所有安装配合尺寸均参考实际商用车车轮的行业标准设定，可用于商用车底盘系统的装配模拟、车轮结构的教学演示以及重载车轮的轻量化设计参考。
