复古开放式车架汽车底盘动力总成结构

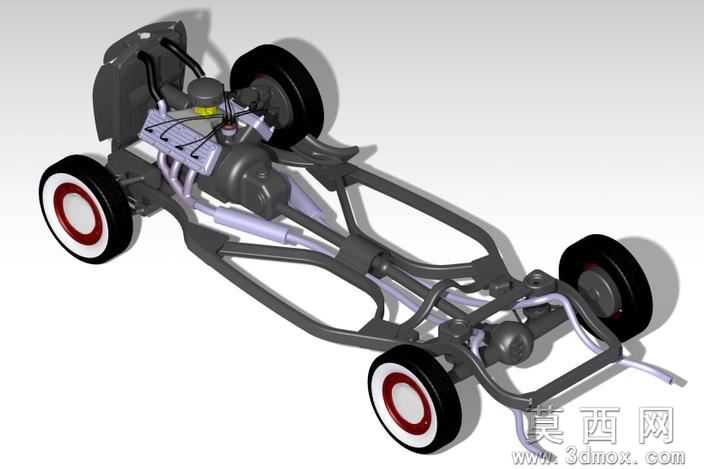

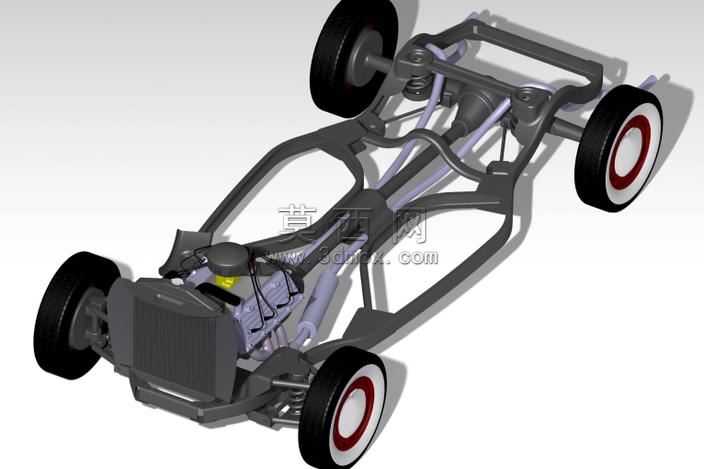

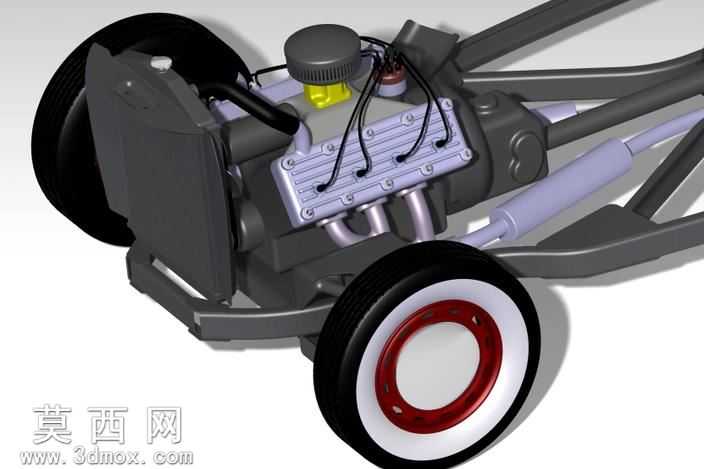

本作品为复古风格开放式汽车底盘动力总成的三维建模成果，建模阶段依托Catia V5完成全参数化结构搭建，首先以钢管车架为核心基准，逐段绘制空间管架的三维路径，通过扫掠、布尔运算等命令生成连续的车架主体结构，精准还原了开放式复古车型裸露车架的空间走向与连接节点，所有管架衔接处均做了贴合实际焊接工艺的过渡处理，保证结构逻辑符合真实造车的力学设计要求。行走系统建模阶段，针对复古白壁红圈轮胎做了分层材质区分，轮胎橡胶部分采用哑光深黑材质，胎侧白色装饰环与红色轮圈边缘做了清晰的色彩分层，轮毂金属部分赋予镀铬亮面材质，还原老式车型经典的车轮视觉特征；前后悬架部分完整还原了螺旋弹簧、减震器、转向节、控制臂的连接关系，弹簧的螺旋圈数、减震器的筒身比例、各铰接点的位置均参考真实复古车型底盘参数设定，可清晰呈现悬架的行程运动逻辑。动力总成区域完整搭建了前置发动机、散热系统、传动管路的结构，发动机本体的缸体轮廓、气门室盖、油底壳结构均做了细节刻画，前端散热水箱采用密集格栅结构，赋予金属散热片材质，发动机周边的紫色管路为冷却与供油管线，建模时通过空间曲线扫掠生成管线，还原管线在车架内的合理走向，避免出现结构干涉问题。渲染阶段采用柔和的影棚环境光，在浅灰色渐变背景下突出底盘结构的金属质感，车架主体采用深灰色哑光金属材质，模拟钢制车架的漆面效果，发动机金属部件区分铸铁哑光与镀铬亮面的材质差异，弹簧、减震器杆等运动部件赋予对应的金属材质，所有结构的阴影投射自然，可清晰展现各部件的空间位置与装配关系。整体设计思路围绕还原早期开放式车架车型的底盘核心结构展开，未搭建外覆盖件，将动力、传动、行走、悬架四大系统的结构完全裸露，直观呈现老式汽车底盘的机械美感，各部件的装配关系符合机械设计逻辑，可用于汽车底盘结构教学、复古车型改装参考等场景，建模过程中对每一处连接节点都做了装配校验，确保不存在部件穿模、位置错位的问题，管线与车架、动力部件的衔接处均设置了对应的固定结构，还原真实底盘的装配细节。
