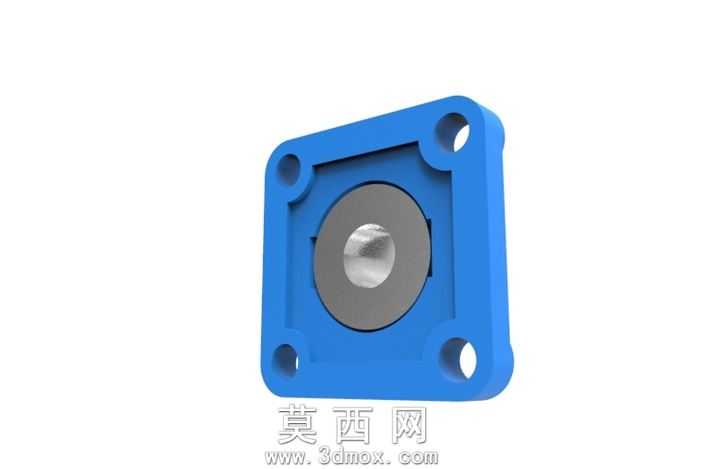

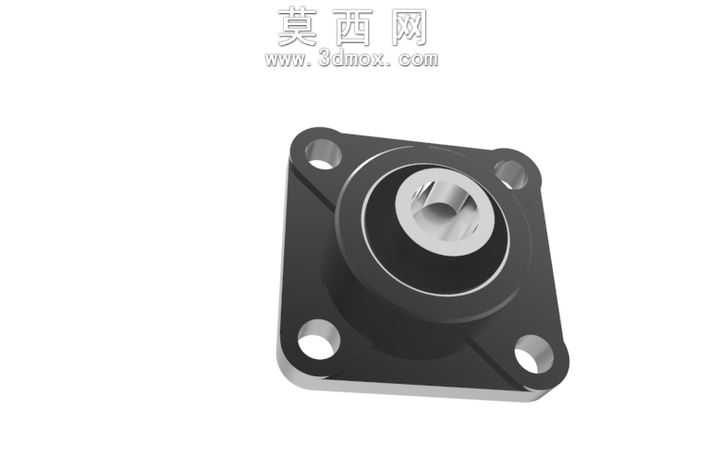

菱形带座外球面轴承单元三维结构模型

本轴承单元模型采用三维参数化建模方式完成，整体结构还原菱形法兰式带座外球面轴承的完整形态，建模过程中先对轴承座主体进行基准定位，以菱形安装面为草绘基准，拉伸生成带加强筋的座体基体，在座体中心位置构建轴承安装的内孔腔，精准还原座体与轴承外圈配合的定位止口结构，同时在座体的三个菱形角点位置制作沉头安装孔，还原实际安装场景中螺栓固定的结构特征，孔位的倒角、沉头深度均按照通用五金配件的常规设计参数设置，保证结构尺寸的合理性。轴承部分建模时，先构建外球面外圈，还原外圈的球面配合面与密封槽结构，再依次构建内圈、滚动体、保持架、双侧密封件的细节，滚动体采用环形阵列方式均匀排布在内外圈滚道之间，保持架的兜孔结构完全贴合滚动体外径，还原滚动轴承的运转配合逻辑，密封件的唇口结构也做了精细化还原，体现轴承的防尘密封设计。材质渲染阶段，轴承座采用铸钢哑光金属材质，表面添加轻微的铸造纹理质感，还原实际铸件的表面特征；轴承的内外圈、滚动体采用高铬轴承钢材质，添加金属反光与轻微的磨削纹理，体现精加工表面的质感；密封件采用黑色丁腈橡胶材质，调整哑光粗糙度参数，还原橡胶件的视觉效果；安装孔内做了镀锌钝化的金属色泽处理，区分不同部件的材质差异。设计思路上，该模型围绕通用机械传动场景的旋转支撑需求设计，菱形座体的结构可在安装面有限的场景下实现稳定固定，外球面轴承的调心结构可补偿安装过程中的轴系对中误差，模型整体结构完整，各部件的配合间隙、装配关系均按照实际工业产品的装配公差设置，可用于机械设计方案的装配验证、传动结构的运动仿真演示，也可作为五金配件类产品的展示素材使用，建模过程中对安装孔距、轴承内径、座体总高度等关键参数做了标准化设置，符合常规通用轴承单元的尺寸规范，能够适配多数轻载传动场景的设计参考需求。
