双罐体高架储水钢架结构水箱

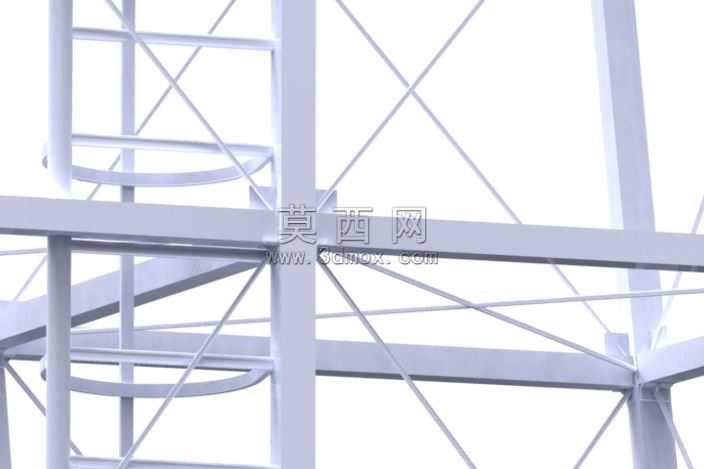

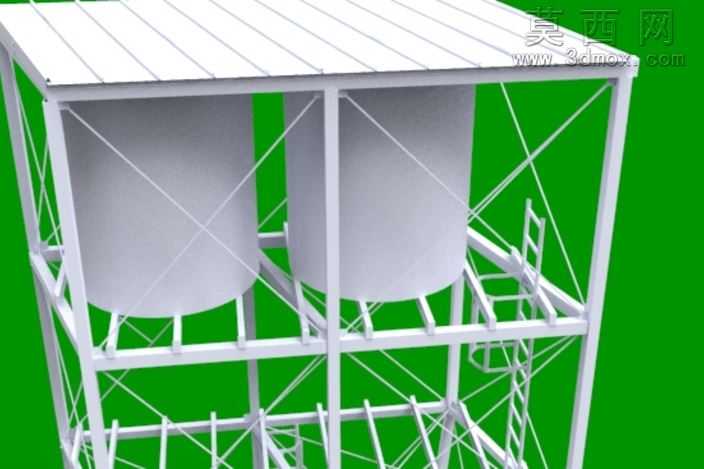

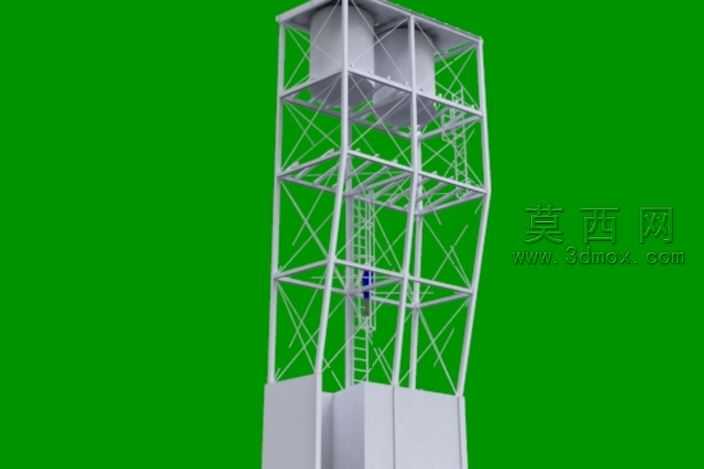

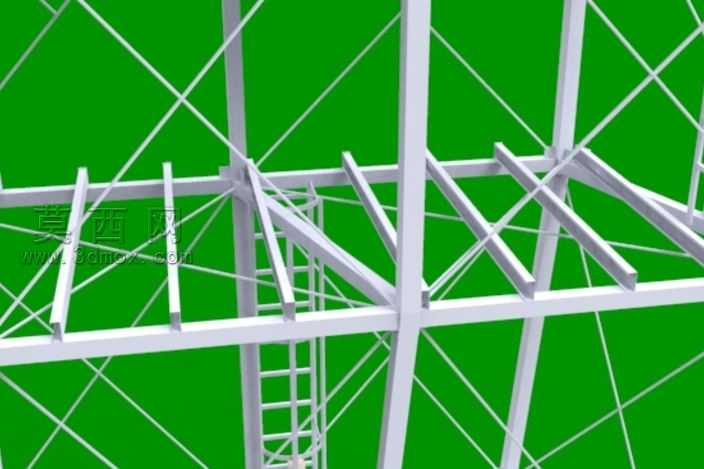

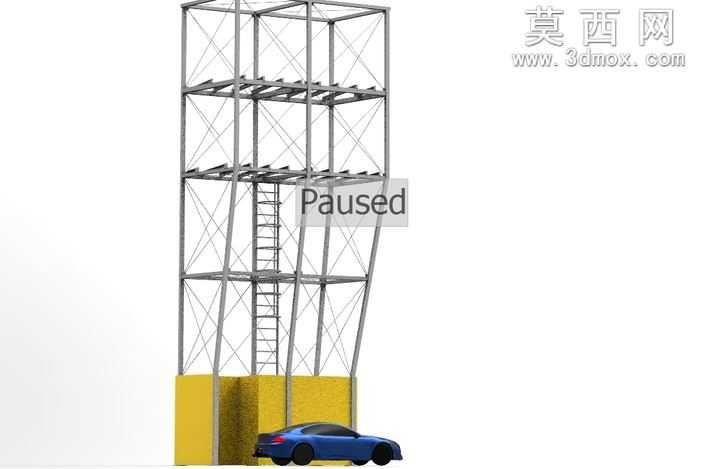

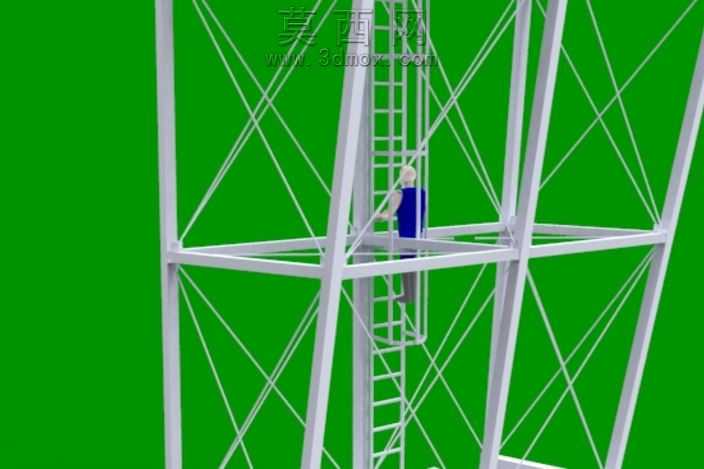

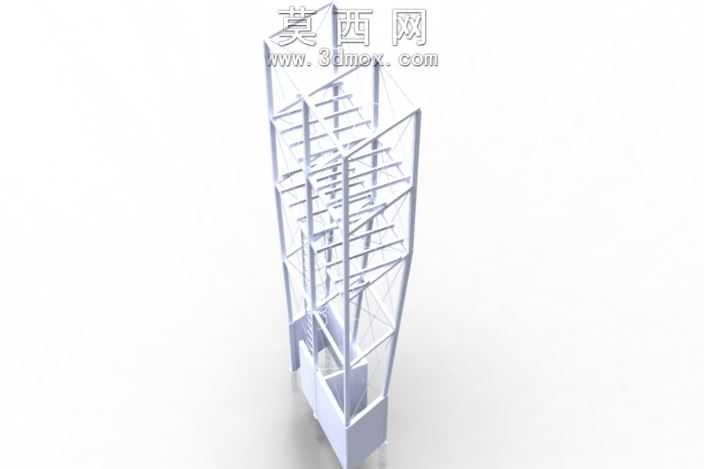

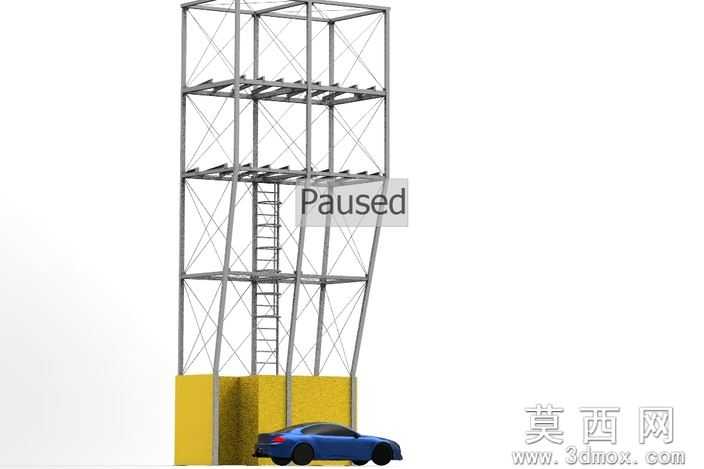

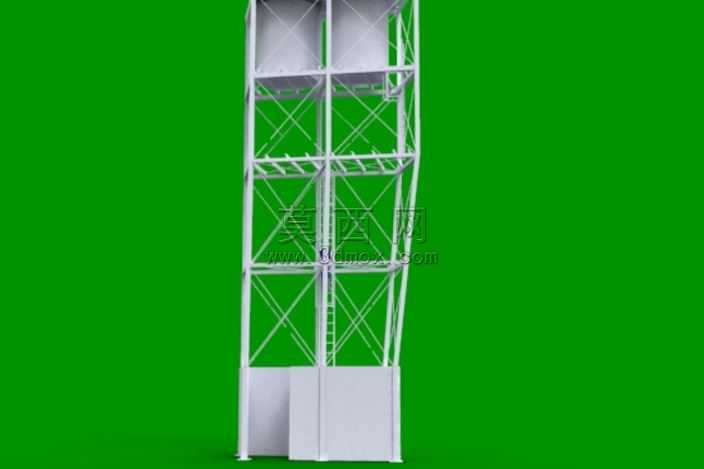

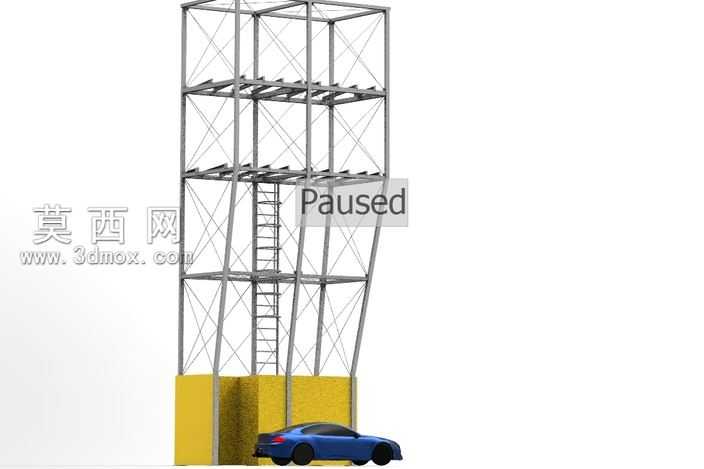

本作品为双罐体高架储水钢架结构水箱三维模型，建模过程严格遵循工业储水设施的实际设计逻辑，采用参数化建模方式完成全结构搭建。首先完成主体储水罐体的建模，两个罐体采用等径圆柱加锥形下底的结构设计，建模时精准控制罐体壁厚、锥底倾斜角度，保障储水排放的流畅性，罐体顶部做平齐封边处理，适配顶部遮雨棚的安装衔接。随后完成支撑钢架系统的建模，钢架采用型材拼接结构，竖向主立柱采用大截面型材保障承重能力，横向设置多层承重横梁，每层横梁对应罐体承托位置做弧形托座设计，与罐体外壁完全贴合，分散罐体承重应力；斜向交叉布置的拉杆采用细型材建模，通过节点约束与主框架连接，强化整体结构的抗侧移、抗晃动能力，提升高架结构的稳定性。模型同步还原了配套的直爬梯结构，爬梯踏步做防滑纹理细节处理，爬梯与钢架主体的连接节点做加固件建模，还原现场安装的真实结构。顶部遮雨棚采用坡型彩钢板样式建模，棚顶做分块压型纹理，棚架与钢架顶部立柱做刚性连接设计，为罐体提供遮护。材质渲染方面，罐体采用哑光浅灰色金属材质模拟工业储水罐常用的碳钢防腐漆面，钢架部分采用同色系金属材质但调整粗糙度参数区分型材与罐体的质感差异，爬梯做轻微做旧质感处理模拟户外使用的磨损效果，遮雨棚采用浅白色哑光板材材质，背景采用高饱和度绿色突出模型主体结构。设计思路上充分考虑高架储水设施的承重需求、检修需求与防护需求，各部件的连接关系、尺寸比例均参照实际工业储水水箱的设计规范设置，无冗余结构，各部件可独立拆分查看，清晰展现高架双罐水箱的完整构造逻辑，可用于工业储水设施的方案展示、结构教学参考等场景。
