海底作业集成式工业设备三维设计

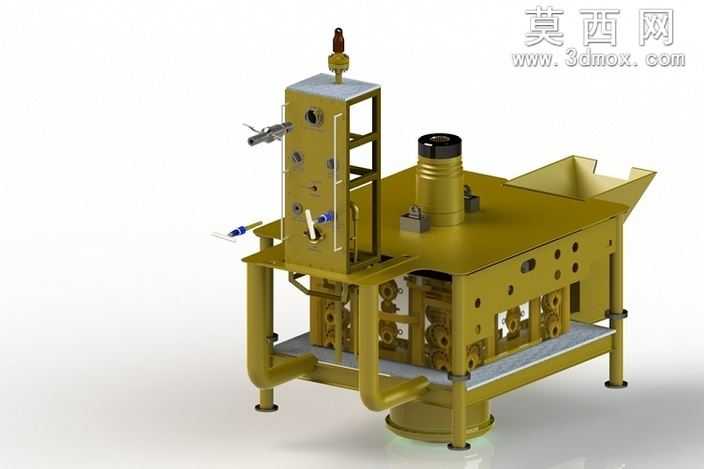

本作品为面向海底作业场景的集成式工业设备三维建模成果，建模过程中严格遵循水下工况的设备布局逻辑，对设备的整体框架、功能模块、管路系统进行了全细节还原。建模阶段采用自底向上的设计思路，首先搭建设备的底部支撑基座，完成支脚、底部承托平台的结构建模，确保支撑结构的承重合理性与水下放置的稳定性，随后逐层搭建中部功能舱段，对舱体的钣金外壳、安装孔位、加强筋结构进行精准刻画，还原舱段内部的传动组件、阀组安装位的布局关系。在顶部模块设计中，分别完成了立式控制塔架、顶部主接口、侧部物料导槽的独立建模，对控制塔架上的操作手柄、仪表接口、控制阀件进行了细节还原，保证各操作部件的位置符合人机交互逻辑，同时对顶部的主通气管路、侧部外接管路的走向、连接法兰、固定管卡进行了逐一建模，还原管路系统的排布逻辑，避免管路与结构件出现干涉问题。材质与渲染阶段，针对水下设备的使用特性，主体框架与舱体采用哑光工业黄的金属漆面材质，还原海洋工业设备的常用涂装特征，管路部分根据功能区分材质，输送管路采用黄铜金属材质，阀件操作手柄采用蓝白防滑工程塑料材质，顶部警示部件采用深红半透明警示材质，支脚底部采用防滑耐磨的黑色橡胶材质。渲染过程中添加了柔和的环境漫反射效果，突出金属材质的厚重质感与结构件的棱角特征，同时对设备底部的安装基座、中部的镂空框架结构进行光影优化，清晰展现多层框架的空间层次关系。整体设计没有冗余的装饰性结构，所有外露部件均服务于设备的水下作业功能，各功能模块的布局紧凑合理，既保证了设备整体的结构强度，也预留了足够的操作与维护空间，完整还原了海底作业集成设备的真实结构特征与工业质感。
