手摇式废弃口罩破碎回收处理装置

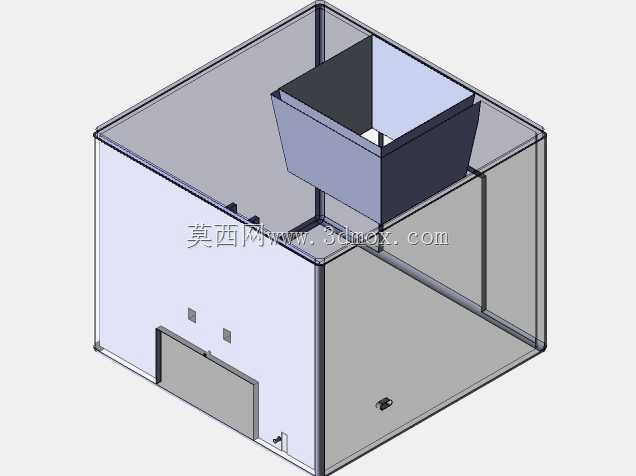

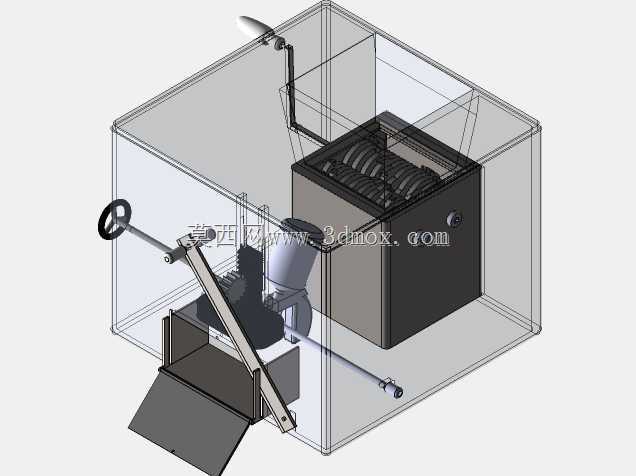

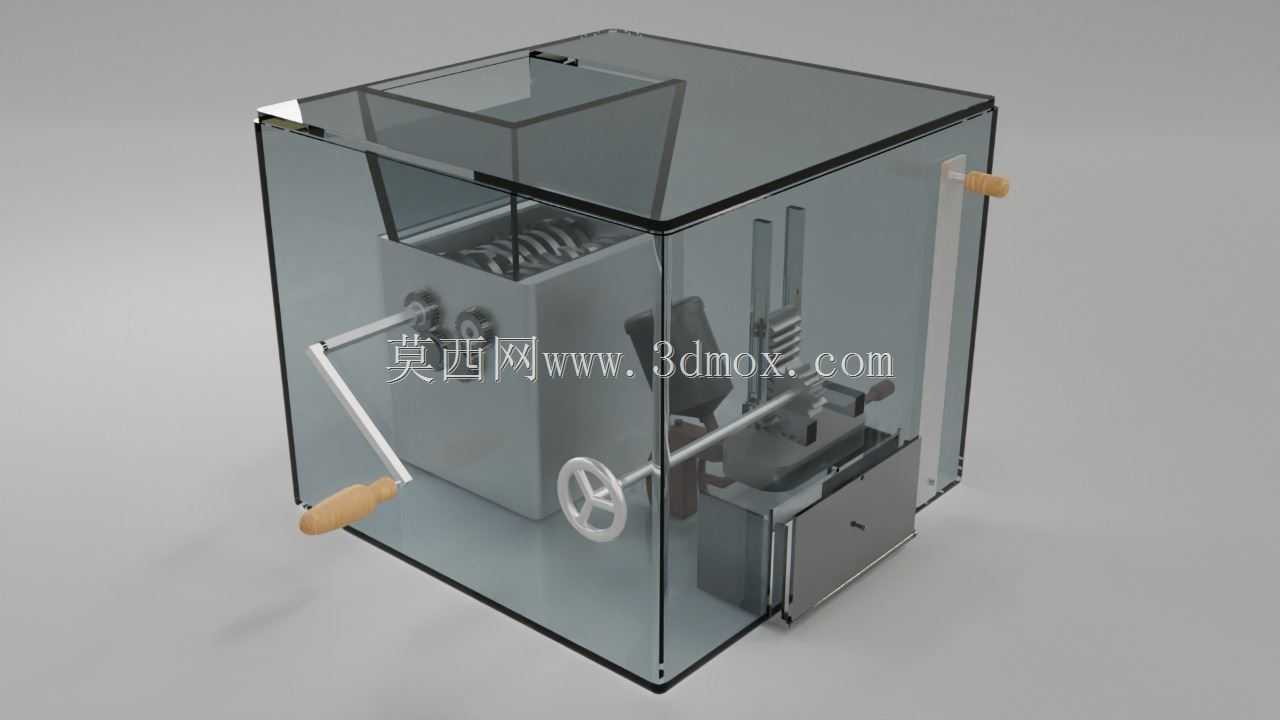

　　这款手动驱动的破碎处理装置，最初的设计切入点是小型办公场所、社区点位无电力供应场景下的一次性卫生防护用品销毁需求，日常使用中废弃口罩随意丢弃容易造成二次污染，常规大型破碎设备无法覆盖零散点位的处理需要，这款装置刚好填补了小体量、无供电场景下的固废破碎处理空白。从结构布局来看，整体采用立方型框架设计，外部围护采用透明可视板材，一方面可以实时观察内部破碎腔的物料堆积情况，避免过量投料造成的卡滞故障，另一方面透明围护可以形成完整的防护屏障，防止破碎过程中细碎物料飞溅出来，符合卫生处理场景的防护要求。设备顶部设置倾斜式投料口，投料口的倾斜角度经过反复调整，既可以保证物料顺利滑入破碎辊区域，又能避免破碎过程中物料从投料口反向溅出，

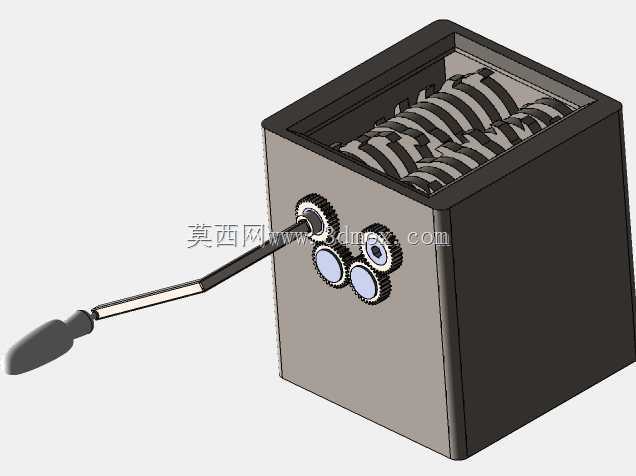

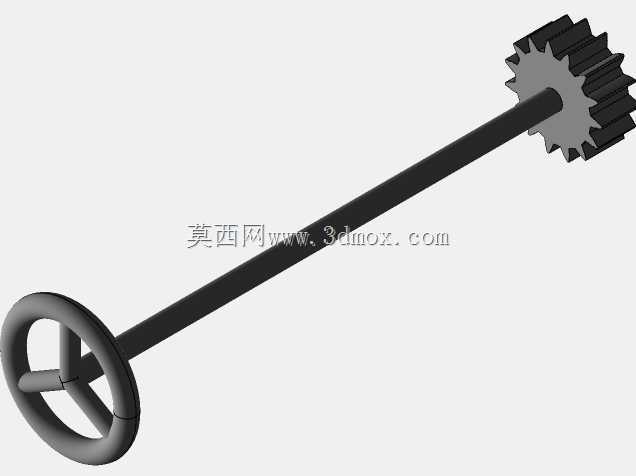

　　投料口的尺寸刚好适配单次单只口罩的投入节奏，避免一次性投入过多造成的机构卡死。核心破碎单元采用平行双辊剪切结构，辊轴上排布交错的剪切齿，齿形的角度和啮合间隙经过多轮验证，既可以顺利撕扯多层无纺布、熔喷布材质的口罩，也可以兼容常规办公废纸的破碎需求，实现一机多用。驱动端采用摇臂式手摇结构，摇臂搭配木质握持手柄，符合人体工学的施力角度，操作人员转动摇臂时可以通过齿轮组带动破碎辊转动，齿轮组的传动比经过匹配，保证手动输入较小的扭矩就可以输出足够的剪切力，即使是没有操作经验的人员也可以轻松使用。设备侧方设置手轮式调节机构，这个结构主要用于调整两个破碎辊之间的啮合间隙，当处理较厚的物料或者出现轻微卡滞时，可以通过转动手轮微调辊距，

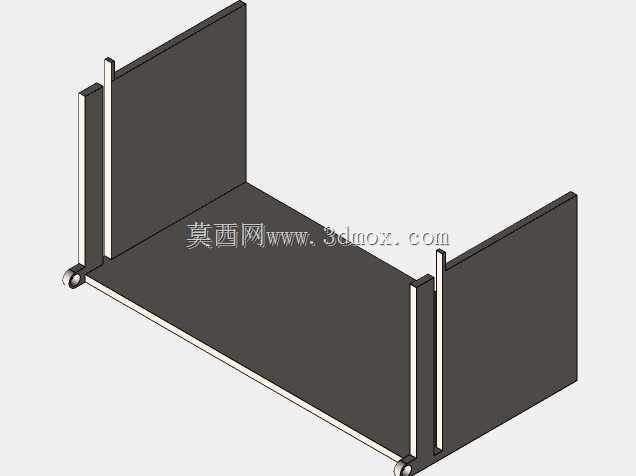

　　快速排除卡滞故障，不需要拆解设备维护。设备下部设置抽拉式集料盒，破碎完成的细碎物料会直接落入集料盒内，集料盒采用抽拉结构，满料后可以直接抽出倾倒，清理过程不需要接触内部破碎机构，避免操作过程中的划伤风险，也符合卫生处理的无接触要求。从安装边界来看，整体立方结构的边长控制在桌面级设备的尺寸范围内，不需要额外的固定安装，直接放置在平稳的台面就可以使用，底部设置防滑垫，避免手摇操作过程中设备出现移位。设计过程中特意简化了整体的零件数量，所有传动部件都设置在透明围护内部，没有外露的传动结构，避免操作过程中衣物、手指被卷入的安全风险，手动驱动的形式完全不需要外接电源，不存在电气安全隐患，适合在社区服务点、小型办公室、

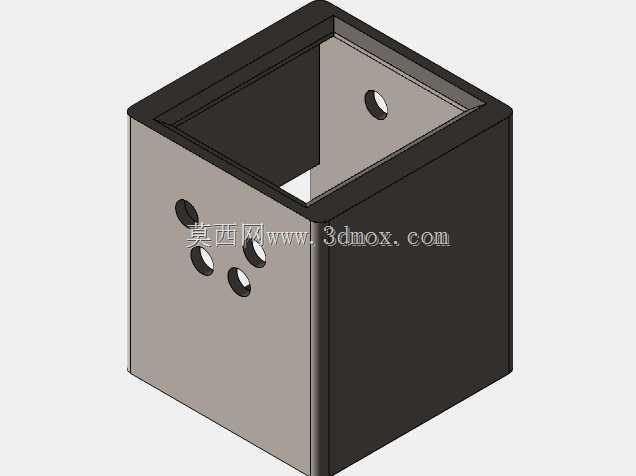

　　临时防疫点位这些没有专业设备运维人员的场景使用。破碎腔的内部做了圆弧过渡处理，没有物料残留的死角，清理时只需要打开侧部的维护盖板就可以擦拭内部，日常维护难度极低。和常规电动破碎设备相比，这款手动装置没有电机、电控相关的易损部件，长期放置也不会出现电路老化、电池亏电的问题，随时需要都可以直接使用，对于使用频率不高但需要常备破碎处理能力的场景来说，实用性远高于小型电动设备。在功能拓展性上，调整破碎辊的齿形和间隙后，也可以用于处理薄塑料片、小型纸质包装等其他轻质固体废弃物，不需要对整体框架做大幅改动，结构的适配性较强。整体结构的零件多采用标准件加工，加工难度低，普通的机加工车间就可以完成生产制造，制造成本可控，适合批量投放至各类小型零散处理点位。
