外六角半牙螺栓紧固连接件

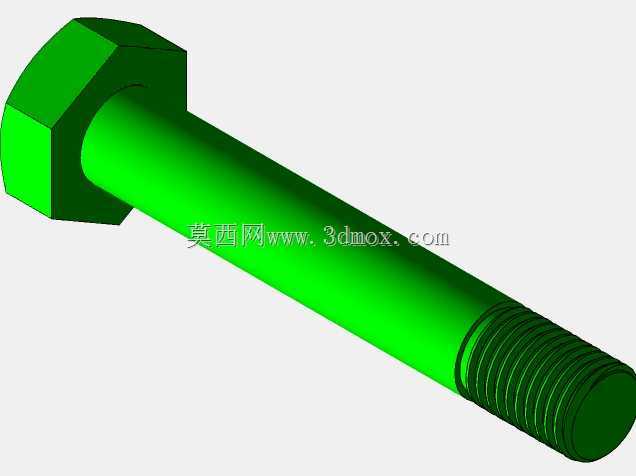

　　在各类机械装配场景中，螺栓是承担可拆卸刚性连接的基础元件，这款外六角半牙螺栓的三维结构完整还原了工程实物的几何特征，可直接用于装配校核、运动干涉检查与工装设计参考。从结构布局来看，模型头部采用标准外六角构型，六个承压侧面与端面倒角均按实际加工形态建模，六角头下端带有一体式承压垫圈面，拧紧时该端面直接贴合被连接件表面，既分散压紧应力，又能避免头部棱角刮伤工件表面。杆身部分分为光杆段与螺纹段，光杆直径与螺纹公称直径保持一致，穿入预制通孔后可起到径向定位作用，减少连接件之间的横向错位；末端螺纹段采用连续三角牙型建模，牙顶、牙底的过渡轮廓清晰，端部加工有导入倒角，装配时能够顺利旋入螺母或预制螺纹孔，避免首牙错扣。

　　实际选型时，这类半牙螺栓多用于被连接件总厚度较大、且夹紧区域不需要全螺纹覆盖的场合，比如机架侧板与支座的连接、电机底座与安装平台的固定、工装夹具的叠层紧固。光杆段穿过通孔后，螺纹段露出的长度只需满足螺母旋合与防松要求即可，过长的外露螺纹不仅浪费材料，还可能在设备运行中与周边管线、运动部件发生干涉；过短则会导致螺母啮合牙数不足，受振动后容易松脱。建模过程中需要重点把控几个关键边界：六角头对边尺寸决定了套筒或开口扳手的操作空间，布局时要在头部周围预留足够的扳手回转间隙，否则现场装配会出现工具无法就位的问题；杆身长度方向要明确光杆与螺纹的分界位置，确保夹紧后螺纹末端超出螺母端面2至3牙，既保证啮合强度，又不额外占用轴向空间。

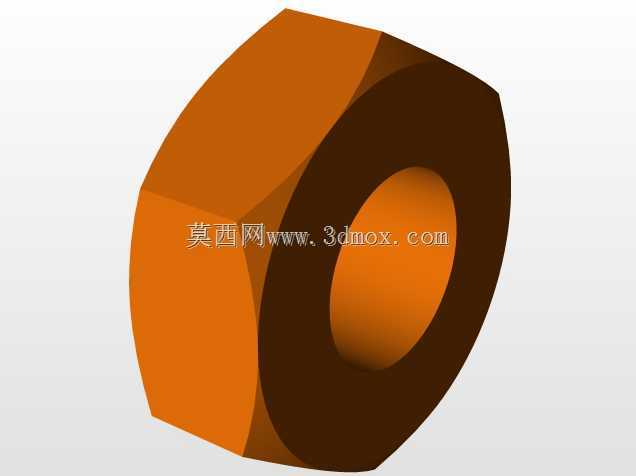

　　螺纹连接的核心功能是通过预紧力把两个或多个部件压合在一起，实现半永久性固定。设备检修时松开螺母即可拆解，相比焊接、铆接等不可拆连接，维护灵活性更高。预紧力靠扳手扭转六角头产生，六角形的六个受力面能够稳定传递扭矩，相比一字槽、十字槽构型，更适合大扭矩紧固场景，不容易出现槽口打滑损坏的情况。模型中螺纹段的牙型走向、螺距分布均符合普通公制螺纹的表达习惯，在三维装配中可以直观演示螺栓穿入孔位、螺母旋合的完整过程，帮助设计者验证孔轴对齐关系。

　　从安装边界考虑，螺栓穿过的两个被连接件需要预先加工同轴通孔，通孔直径略大于杆身直径，预留合理的装配公差，方便杆件顺利穿入，同时补偿两个部件孔位的加工位置误差。承压面与工件接触的区域要保证平面度，若工件表面存在焊渣、凸起或倾斜，拧紧后螺栓会受到附加弯曲应力，长期受载容易在头部与杆身的过渡位置发生断裂。模型头部与杆身衔接处做了圆角过渡，这一细节对应实际零件的冷镦成型工艺，能够大幅降低应力集中系数，提升螺栓的交变载荷承载能力，在振动设备、往复运动机构上使用时，抗疲劳性能更为可靠。

　　在整机设计阶段调用这类标准件模型，可以在数字样机中提前完成紧固件排布：检查相邻螺栓的间距是否满足扳手操作距离，确认螺纹末端是否会触碰对侧零部件，核对六角头旋转时是否与周边结构发生碰撞。相较于在图纸中仅用简化符号表示螺栓，完整三维模型能够让装配关系更加直观，减少生产现场出现的装配干涉、工具空间不足等问题。杆身的圆柱面与通孔内壁的配合属于间隙配合，主要承担轴向夹紧力，横向剪切载荷则依靠被连接件之间的摩擦力传递，当设备承受较大横向冲击时，还可配合销钉共同定位，避免螺栓受剪变形。

　　这款模型的几何表达兼顾了外观展示与工程实用性，六角头的倒角、杆端的导入锥、螺纹的连续牙型都得到了清晰呈现，既可以用于机械设计教学中讲解螺纹连接原理，也能放入非标设备的装配体中完成整机数字样机搭建，帮助结构工程师在设计阶段就把紧固方案的空间布局、操作余量、受力路径梳理清楚，从源头降低试制阶段的整改成本。
