SOD-64轴向引线二极管封装结构

　　轴向引线式小信号二极管在传统通孔插装电路板中仍有稳定使用场景，常见于电源整流续流、信号检波、浪涌吸收、模拟电路钳位以及部分工业控制板卡。SOD-64这类带弯折引线的圆柱玻封或塑封本体，在布局时既要满足焊点间距，又要兼顾本体离板高度、机械应力释放和自动插件节拍，因此封装建模不能只画一个圆柱加两根直线引脚，必须把引线折弯半径、伸出方向、节距差异和本体端部过渡关系表达清楚。

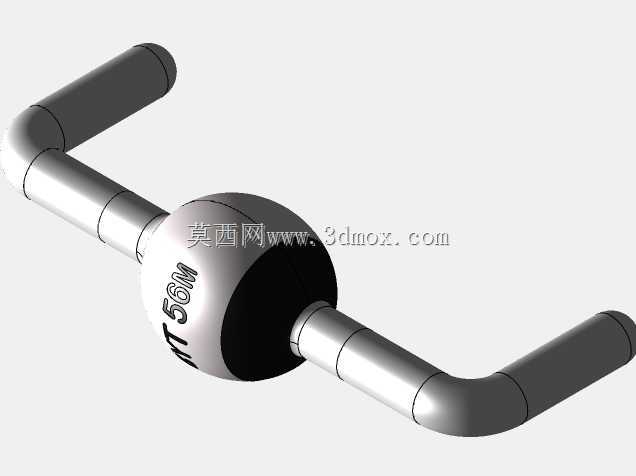

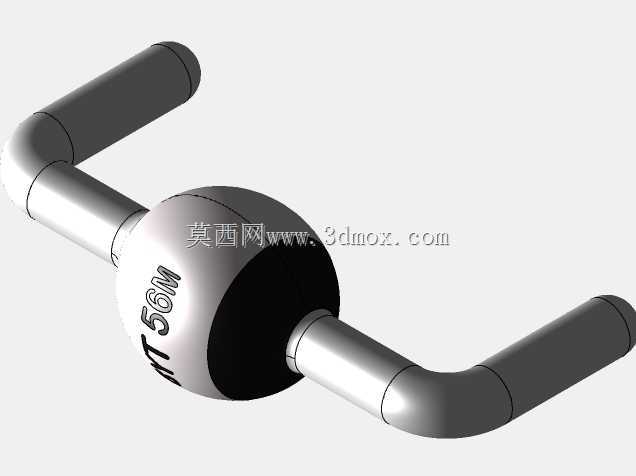

　　该模型围绕二极管外壳与成型引线进行结构还原，本体部分采用球形端部与圆柱中段组合的外观特征，黑白分界区域对应封装本体的极性标识与端部封接位置。建模时先确定本体中心轴线，再以轴线为基准建立两端引脚路径，引线从本体两侧沿轴向伸出后经过平滑弯弧转为近似垂直于板面的插装方向。弯弧段不宜做成尖锐折角，实际器件在引脚成型时依靠模具滚轮或折弯槽完成，尖锐转角会造成铜包钢引线局部应力集中，插件后也容易在振动环境中出现根部裂纹。

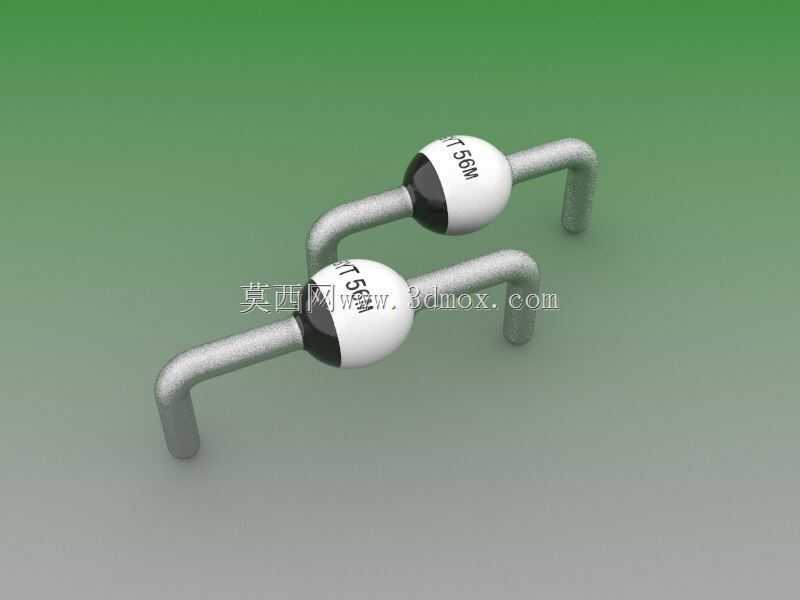

　　外形边界方面，主体长度约4.2mm，最大外径约4.3mm，引线直径约1.35mm，属于板级电子元件中较容易与相邻器件发生干涉的尺寸范围。模型提供两种节距版本，分别对应约12.70mm和15.24mm的成型跨度，这两个尺寸与常见通孔焊盘网格、插件机跨距以及老旧电路板标准孔位具有较强对应关系。12.70mm版本适合较紧凑的整流或钳位支路，15.24mm版本则给焊盘、丝印、检修烙铁头留出更多操作空间。若PCB上二极管附近存在电解电容、接线端子或大功率电阻，优先选用较大节距版本可降低装配拥挤程度。

　　安装边界需要从三个方向校核。沿板面长度方向，应按引线外侧跨度再预留焊盘环宽和焊点润湿范围，不能仅以两根引线中心距作为占用宽度；垂直板面方向，要核算本体最低点到PCB表面的离板间隙，间隙过小会影响清洗液或助焊剂挥发，间隙过大则会使器件在波峰焊过程中晃动；沿本体轴向两侧，则需保留极性识别空间，避免色环或阴极端标记被相邻高大元件遮挡。引线末端插入焊盘后，露出板底的长度通常还要结合板厚与波峰焊工艺确定，三维布局阶段可把引脚末端适当延长，后续再按装配规范裁切。

　　从功能特性看，轴向二极管依靠两根刚性引线同时完成电气连接与机械固定，弯折后的引线具有一定弹性，能够吸收电路板热胀冷缩带来的位移。但这种弹性并非无限，若引线根部被焊点、套管或硅胶完全固定，温度循环应力会直接传递到封装封接处。建模时保留本体到第一道弯弧之间的直段，有助于工程人员判断应力释放区是否被设计占用。对于电源板、充电器、工控接口板等需要通过波峰焊的产品，这个区域的空间校核比单纯外观还原更有实际意义。

　　设计思路上，模型将本体、极性端面和两根成型引线拆分为可识别的结构特征，便于在装配中检查正反面、左右跨距和插装高度。两种节距版本不是简单缩放整体模型，而是在保持本体尺寸和引线直径一致的前提下调整弯弧位置与水平展开长度，这样更符合真实器件来料为同一封装、由成型工装改变引脚形状的工艺逻辑。进行板级干涉分析时，可将该模型放入PCB三维环境，与焊盘、丝印外框、邻近元件和壳体挡墙同步检查；进行工装设计时，则可依据引线路径反推插件导向爪、折弯块和定位支座的轮廓，避免成型后引脚回弹造成孔位不对中。

　　在维修与仿制老设备电路板时，这类轴向封装还常涉及替代料选型。不同厂家的二极管本体长度、端部圆弧和引脚硬度可能存在差异，若焊盘孔距已经固定，选型前应先核对成型节距和引线直径。孔过大焊接时引脚易偏移，孔过小则插件阻力增大；弯弧高度不一致还会导致本体贴板或悬空状态偏离原设计。通过三维模型提前确认这些边界，可减少试装阶段的反复改板，也能让结构、工艺和电子设计在同一几何基准上沟通。
