轴向弯脚SOD57二极管封装结构

　　在小功率整流、信号检波、续流保护以及各类低压控制板的硬件布局中，轴向引线二极管至今仍是装配环节十分常见的分立器件。SOD-57这类小型塑封轴向封装，兼顾了插件焊接的可靠性与紧凑的本体尺寸，在电源适配器、家电控制板、仪器仪表输入端口、工业传感器接口板等场景中大量使用。本次建模围绕弯脚成型后的二极管实物形态展开，完整还原椭圆柱状封装本体、两端金属引线以及折弯后的空间姿态，可直接用于PCB布局干涉检查、工装夹具设计、自动化插件路径规划和产品装配演示。

　　从器件本身的功能来看，该类二极管主要利用PN结单向导电特性，在电路中承担反向阻断、半波整流、信号解调、继电器线圈续流以及浪涌旁路等作用。相较于贴片二极管，轴向引线器件能够承受一定幅度的引脚形变，焊接时通过通孔与焊盘形成机械锚固，在振动较大、温变频繁或需要人工返修的设备中更易保证长期连接稳定性。封装中段为黑色或深色极性标识环，用于明确阴极方向，建模时将标识区域与白色本体分色处理，便于在三维装配中快速核对插装方向，避免生产过程中出现极性反接。

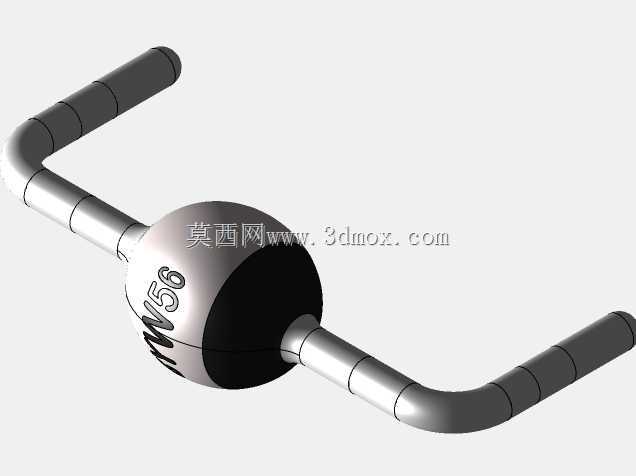

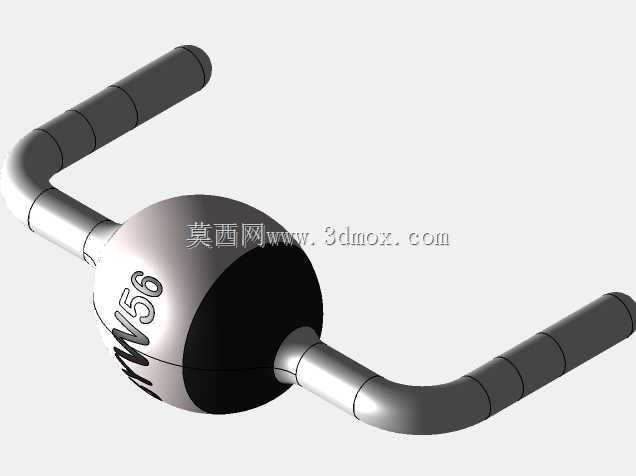

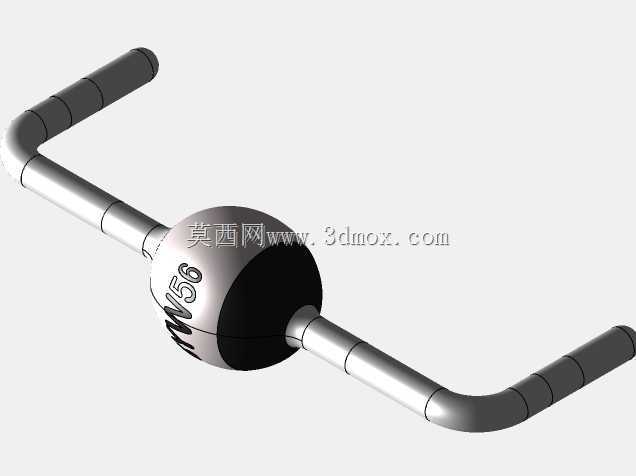

　　结构尺寸方面，封装主体长度约4.0mm，直径约3.6mm，整体呈圆润的轴向胶囊形态，端部过渡处保留了塑封料包覆引线的自然圆角。引线直径约0.82mm，属于小规格插件引脚，材料表面呈现镀锡金属质感；模型按照实际成型状态制作了弯折引脚，引线从本体两端伸出后经过直角或近直角弯曲，形成适合插装的立式/贴板成型姿态。节距相关形态覆盖约10.61mm、12.70mm、15.24mm三种垂直布置版本，能够对应不同PCB孔距、板上净空高度以及相邻元件密度的布局需求。

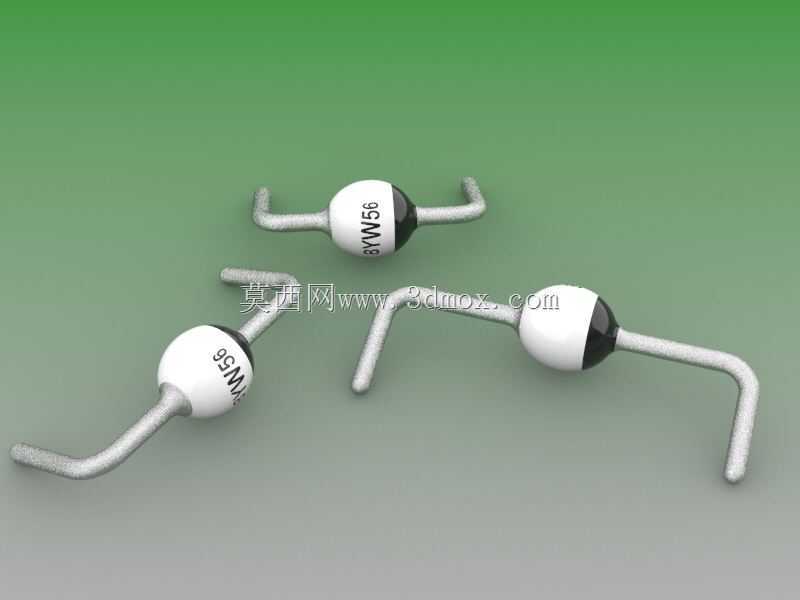

　　建模过程中没有把器件简化成单一圆柱体加直线引脚，而是重点处理了几个工程上容易忽略的细节。其一是本体与引线交界处的包封过渡，真实塑封器件在引出处存在轻微锥度和圆角，若按尖锐相交处理，在渲染和剖面检查时会显得失真，也不利于后续包封模或成型夹具参考。其二是引线折弯段的内R角，弯脚并非数学意义上的直角折线，而是具有连续弯曲半径，这直接关系到插件时引脚能否顺利进入焊盘孔，以及弯折后根部是否产生应力集中。其三是三只器件采用不同摆放角度呈现，既展示了引脚左右对称伸出的形态，也体现了弯脚后器件在板面附近的实际占用空间。

　　在PCB结构协同设计中，这类模型的价值主要体现在安装边界校核。布局工程师不仅要关注二极管两孔之间的中心距，还要检查本体最高点与外壳、散热片、连接器、相邻电容之间的三维间隙；弯脚版本尤其需要确认折弯段是否会压到铜箔、丝印或邻近贴片元件。对于自动化插装设备，引脚末端的直线段长度、折弯方向和本体直径会影响供料器轨道、夹爪夹持面以及视觉识别定位；若三维数据中引脚过度理想化，设备调试时就可能出现卡料、插孔偏移或扶正机构干涉。

　　手工焊接场景下，该封装形态也对工装提出要求。弯脚器件通常需要在插装后贴板定位，防止波峰焊过程中浮高；模型中保留的引脚延伸段可用于评估治具压爪位置，避免压到极性标识环或本体端部。维修与返修环节，圆润本体和外露引线长度决定了镊子夹持、烙铁接触以及拆焊时的操作空间，清晰的极性环建模也能帮助装配指导图准确表达阴极方向。

　　整体数据以真实器件比例为依据，封装本体、金属引线、极性标识和折弯轮廓之间层次分明。放入整机装配后，设计人员可以从顶面、侧面和剖面分别检查孔距、板高、弯脚方向及安全间隙；用于培训或工艺演示时，也能直观说明轴向二极管如何由散装引线器件成型为可插装状态。该结构并不追求复杂曲面，而是强调小元件在真实电子产品中的空间关系、成型特征与装配约束，使模型既能服务于电路板布局，也能为插件工装、焊接夹具和工艺验证提供可靠的三维参考。
