直插式SOD57二极管封装三维结构

　　该三维结构围绕小功率轴向引线二极管在PCB垂直装配场景下的封装形态展开，还原了SOD-57外壳经引脚弯折后直立安装的完整几何关系。做板级布局时，这类元件常出现在电源整流、信号检波、续流保护、浪涌抑制和小电流反向阻断回路中；相比元件本体横卧贴板的方式，垂直插装能够显著压缩板面占用面积，在元件密度较高、板面布线紧张或需要统一插件高度的控制板上比较常见。

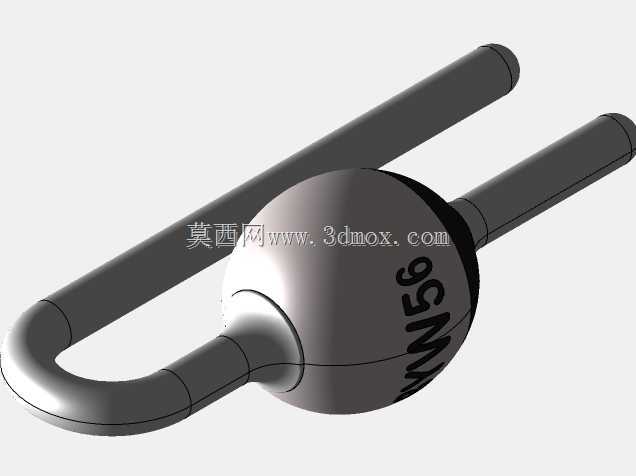

　　从实际装配角度看，模型重点表达了圆球状封装本体、两根镀锡铜引线以及折弯后形成的安装姿态。本体直径约3.6mm，沿引脚方向的主体长度约4.0mm，两引脚中心间距控制在2.54mm，正好对应标准2.54mm网格孔距，便于在常规通孔PCB上直接落孔。引线直径约0.82mm，建模时保留了从本体伸出、圆弧过渡、竖直下行的连续路径，没有把弯脚简单处理成直角折线，这一点对后续干涉检查和插件工装设计很关键。真实生产中，引脚折弯半径过小会造成根部应力集中，甚至损伤封装密封处；半径过大又会使元件晃动、占高增加，因此弯弧区需要在机械强度、自动插件导向和焊接稳定性之间取得平衡。

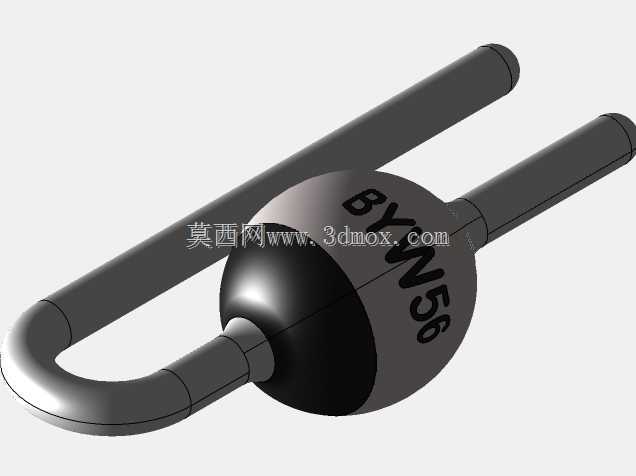

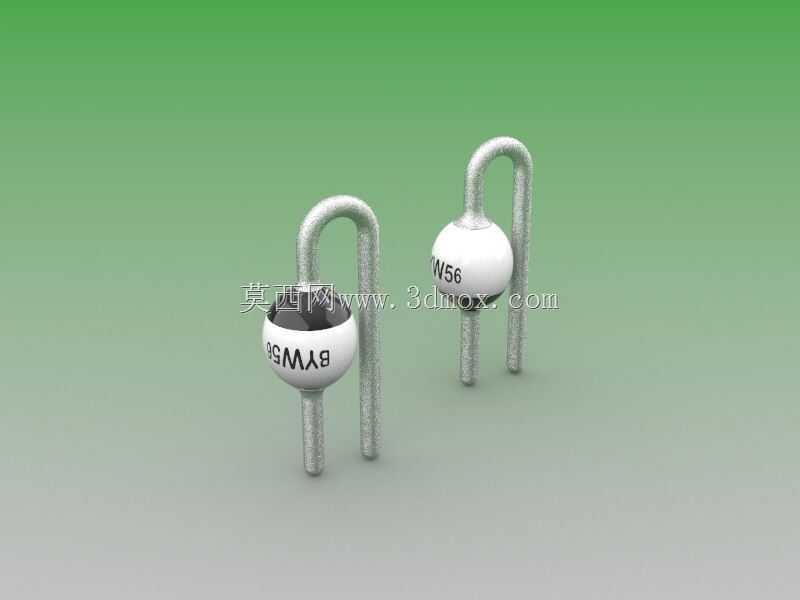

　　模型同时考虑了阴极识别特征。二极管属于有极性元件，装配时阴极方向必须与PCB丝印、原理图网络和回流路径一致。结构中通过本体表面标识区分极性，并在两种版本中体现阴极顶部或底部取向差异，方便工程师在不同布板方向下调用。对于线束式电源板、工控接口板、充电器辅助电源、仪表信号板等产品，极性标识不清往往会导致返修量增加；在三维阶段把字符位置、色带朝向和丝印框对应起来，可以提前发现插件方向错误。

　　外形边界方面，垂直安装后元件的高度方向尺寸明显大于板面投影尺寸。布局时不能只关注两个焊盘孔位，还要给本体球面预留侧向间隙，尤其在靠近连接器、电解电容、功率电阻、变压器骨架或塑料壳体立柱的位置，应检查最高轮廓与邻近器件是否冲突。引脚下段需要保持平行，插入PCB后本体底部与板面之间应留有合理高度，既不能紧贴板面造成清洗和助焊剂挥发空间不足，也不能悬浮过高导致焊接后歪斜。焊盘孔径、引脚直径和公差配合也要一并考虑：孔过小会造成插装困难，孔过大则容易在波峰焊时出现吸锡、偏移或立件。

　　从建模思路看，该结构不是单纯追求外观相似，而是把电子元件在机械设计中的可安装性放在首位。本体采用回转体特征建立球面与封端轮廓，引线以扫掠路径表达等直径金属线材，折弯段使用连续圆弧，保证曲率和走向符合成型逻辑。两个引脚的相对位置、伸出长度和末端高度可作为PCB孔位、板框间距、测试针床以及外壳内腔校核的依据。若用于自动化产线，还可以据此评估径向插件机的送料姿态、切脚长度和弯脚机构行程；若用于手工焊接样机，则可直接作为装配指导中的空间参照。

　　在热与工艺层面，小功率二极管虽然功耗不高，但焊点附近的引线仍承担一部分散热和定位作用。竖直布置会让本体远离板面，周围空气流动条件较好；另一方面，较高的重心也使元件在振动环境中更容易受到弯曲载荷。车载模块、工业控制板或存在频繁振动的设备中，通常需要结合点胶固定、护套、绑线或焊盘补强来提高可靠性。三维模型中将引线长度和弯脚高度明确表达后，结构工程师可以更早判断是否需要增加固定胶位或与壳体保持安全距离。

　　总体来看，这套封装结构适用于通孔PCB的元器件库建设、装配干涉检查、整机空间校核以及插件工艺规划。它把本体尺寸、2.54mm孔距、0.82mm引线、垂直弯脚和极性方向统一在同一模型中，使设计人员在原理图库、PCB封装和整机结构之间切换时，能够获得一致的空间参考，减少从二维封装误判高度、间距和极性的风险。
