直插式GBL桥式整流器封装结构

　　在交流输入转直流母线的板级电源链路里，桥式整流器件往往处在浪涌、温升与装配应力叠加的位置，GBL系列采用SIL单列直插封装，把四颗整流芯片按全桥拓扑封入矩形塑壳，本体下方伸出四根用于PCB通孔焊接的引脚，适合在小功率开关电源、适配器、工控控制板、家电控制盒以及仪表供电入口处完成AC到DC的单向整流。建模时先从焊盘边界反推器件占位：四根引脚沿本体长度方向排成一列，引脚中心距、伸出长度和塑壳底边到板间隙需要同时满足波峰焊透锡、清洗剂残留排出以及后期返修加热的空间要求；若PCB上该区域靠近变压器、保险丝或安规电容，本体两侧还要预留手指与镊子夹持位，不能只按器件投影画一个矩形块。

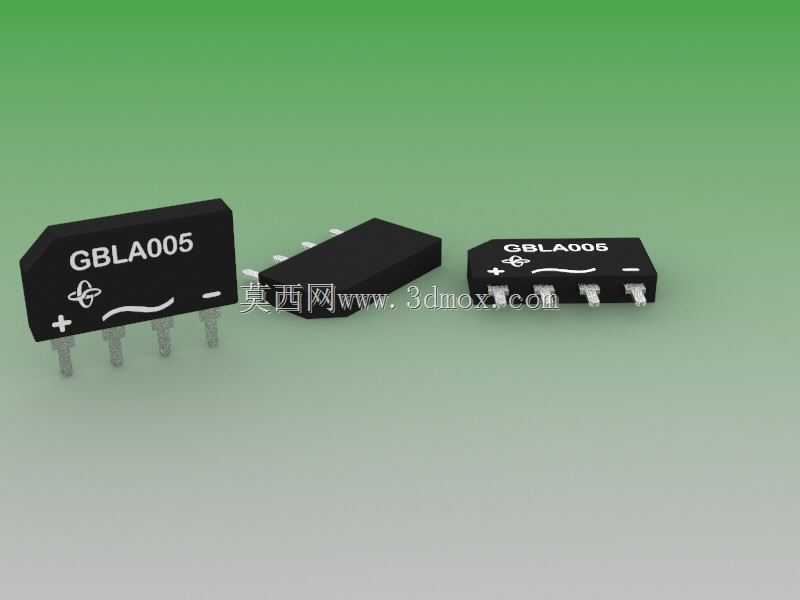

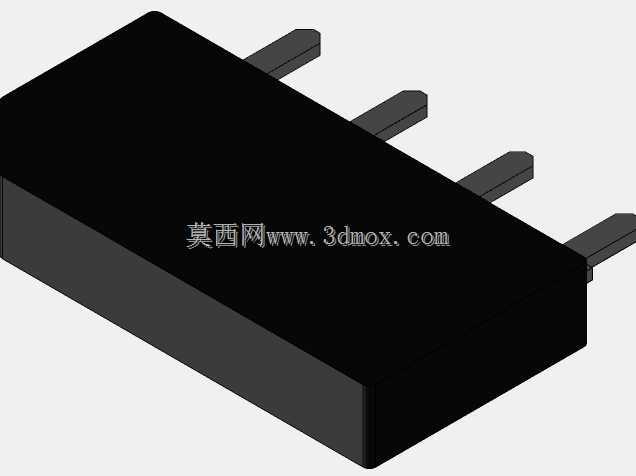

　　外形上，塑壳主体为低矮长方体，顶部丝印包含型号标识、交流输入端与直流正负极标记，极性符号在装配方向检查时非常关键。三维结构需要把顶面字符、端部倒角、引脚根部包封和引脚折弯段区分开：引脚并非简单圆柱，而是从塑壳底部穿出后形成近似平直的焊针，末端进入PCB孔后保留露出长度，便于焊接时形成弯月面；根部塑封圆角承担应力释放，避免整机振动或板子弯曲时把外力直接传到内部芯片键合点。

　　从功能特性看，桥式整流器的四个端子中两个接交流侧，两个输出直流正负极，外部不需要再按单管方式搭桥，可缩短交流走线、减少接插件数量。封装热路径主要通过引脚和塑壳底部向铜箔传递，因此PCB设计时常在直流输出引脚附近设置加宽铜皮，既承载整流后的脉动电流，也帮助降低结到板的热阻。模型把引脚与孔位的相对位置做准后，结构工程师可以在干涉检查中直接判断器件与相邻高元件的距离，电气工程师也能据此评估一次侧强弱电隔离间隙。

　　设计思路上，这类封装兼顾了传统通孔工艺的机械强度和自动化插装效率。单列引脚使来料成型、插件机抓料和波峰焊夹具定位都比较直接；矩形本体则适合在丝印层绘制外框和极性符号，防止产线将交流端与直流端装反。建模时不应忽略塑壳顶部到外壳或灌胶面的高度差，电源模块若采用灌封、点胶或加绝缘片，整流器本体最高点会影响绝缘距离；在开放式板卡里，还要考虑它与上盖散热孔、线束扎带点的位置关系。

　　安装边界方面，器件占位由本体长度、宽度、高度以及引脚列共同决定。布局时建议在本体两端保留识别和返修空间，底部不要紧贴板面上的高大贴片元件，以免波峰焊阴影影响上锡；引脚穿孔区域应避免与底部贴片电阻、电容重叠。若设备工作在频繁插拔电、电机启动或容性负载充电场景，整流器前端通常配合保险丝、NTC或限流电阻，后端接滤波电容，模型可作为电源入口区域干涉校核和装配示意的基础元件。整体结构简洁但细节明确，能够服务于PCB装配预览、维修培训、物料库搭建以及电源板空间布置。
