圆桥整流器件塑封外壳结构设计

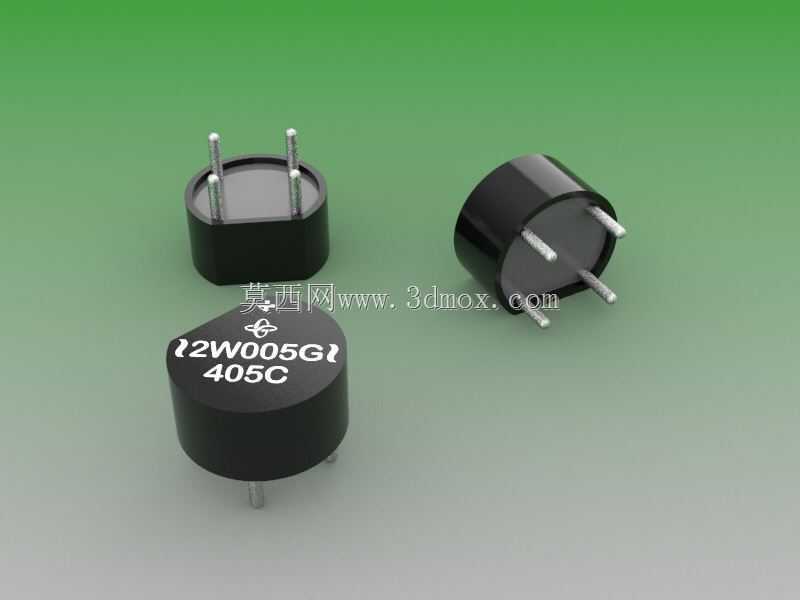

　　在小功率整流电源的板级装配场景里，直插圆桥的外壳结构直接决定了产线插装效率、波峰焊过炉稳定性以及后期整机绝缘防护等级，这类黑色环氧封装的桥式整流件，大量出现在开关电源输入侧、小家电控制板、工业辅助电源、充电桩辅助供电回路以及小型逆变设备当中，承担交流输入到直流母线的单向整流功能。做这套外壳结构建模时，首先要把引脚的伸出长度、引脚中心距和PCB开孔边界卡死，圆桥常规采用四引脚直插布局，四个金属插针从塑封本体底面垂直引出，引脚排布对应整流桥内部四个二极管组成的全桥拓扑，两个交流输入脚、两个直流正负极输出脚的位置不能出现错位，否则自动化插件机吸料插装后会直接造成电源短路。本体采用矮圆柱带侧切面的造型，并非完整正圆，

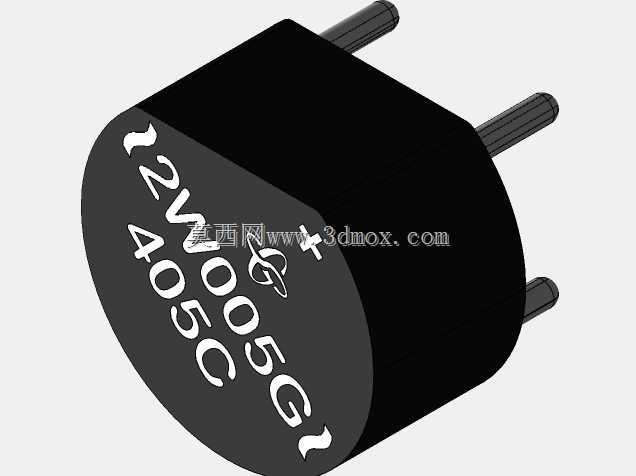

　　侧边的平直切面一方面是模具脱模时的止转定位面，另一方面在PCB排布时可以给周边电容、电阻留出避让空间，避免圆形器件旋转偏移导致引脚插装错位。外壳顶面预留丝印区域，用来标注器件型号、极性标识与安规认证标记，建模时要把顶面的字符凹陷或者印刷凸台的高度控制在塑封层允许的公差范围内，字符不能过高影响外包装编带，也不能过浅导致丝印后字符脱落。从实际装配边界来看，圆柱本体的外径要匹配市面上通用圆桥的安装孔位，本体高度不能超过板卡上方预留的绝缘间隙，很多密闭电源外壳内部留给整流桥的高度空间不足十毫米，若外壳建模时随意加高本体，会出现器件顶到上壳的装配干涉。引脚采用镀锡铜包钢材质，根部和塑封本体结合处做了圆角过渡，

　　避免波峰焊过程中焊锡顺着引脚缝隙爬入器件内部，同时引脚的伸出长度要兼顾PCB板厚与过炉焊接要求，常规1.6毫米厚的FR4板材，引脚穿过板面后露出2到3毫米即可满足焊锡浸润要求，过长的引脚会增加后期剪脚工序的工作量，过短则容易出现虚焊。外壳的黑色塑封材料多为阻燃环氧，具备耐高压、抗高温的特性，建模时外壳壁厚均匀控制在1毫米左右，壁厚不均会导致注塑成型后出现缩水凹痕，内部预留的腔体用来安放整流芯片与连接框架，腔体四周的绝缘厚度要满足交流输入对直流输出的耐压要求，常规小功率圆桥要求能承受上千伏的工频耐压而不出现击穿。在散热设计层面，这类小电流圆桥依靠引脚和塑封本体向外传导热量，外壳底部和PCB板面之间预留微小间隙，

　　过炉时焊锡的热量可以快速传递，同时工作中整流产生的损耗热量能够通过引脚传导到PCB铜箔上散出，不需要额外加装散热片，这也是圆桥在小功率电源中被广泛使用的原因。建模过程中还要兼顾编带包装的适配性，圆柱本体的外形公差要保证器件可以顺利落入编带的载带型腔，顶部和底部的平整度要满足自动插件机吸嘴拾取的要求，侧面的定位切面可以让视觉检测设备快速识别器件极性方向，避免反向插装。很多新手工程师在绘制这类器件封装时，容易忽略引脚根部的塑封凸台，这个小凸台可以在器件插装时抵住PCB板面，控制器件插入深度，防止波峰焊时器件浮高。另外外壳的边角全部做小圆角处理，既可以避免注塑时应力集中导致开裂，也能在人工拿取时防止锋利边角划伤绝缘套管。在不同的应用场景下，这类整流桥外壳可以适配不同电流等级的内芯，从1安培到6安培的小功率整流需求都可以共用相近的外形尺寸，只需要调整内部芯片大小和引脚线径，外部安装孔位保持兼容，方便电源工程师在不同功率的产品上直接复用PCB封装，减少重新画板的工作量。整套结构建模完整还原了塑封本体、四个直插引脚、侧面定位切面以及顶面丝印区域的所有细节，可直接用于PCB封装库搭建、整机结构干涉检查以及自动化产线的插件仿真验证。
